内燃机用活塞结构三维设计作品

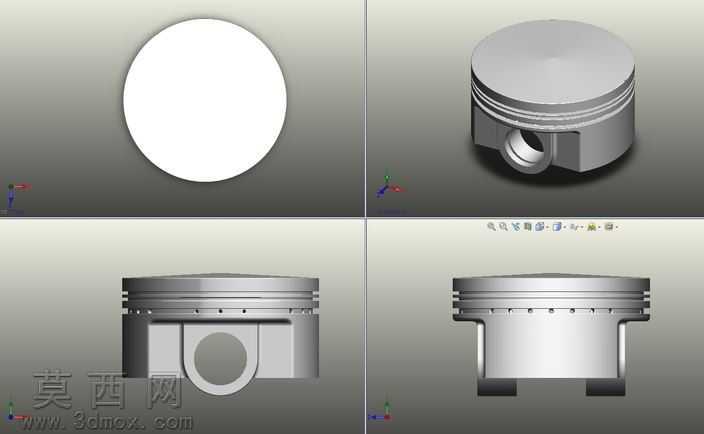

本作品为内燃机核心往复运动部件活塞的三维建模设计，建模过程依托三维参数化设计逻辑完成，首先基于活塞的实际工作工况确定核心尺寸基准：以活塞顶面为燃烧室承压面基准，依次向下推导活塞头部环带区域、活塞销座区域、活塞裙部的各段尺寸比例，保证各结构段的尺寸匹配内燃机的工作行程与缸径参数。建模阶段优先完成基础回转体特征构建，通过旋转凸台命令生成活塞的主体毛坯轮廓，随后针对头部的气环槽、油环槽结构进行切除特征操作，精准控制各环槽的宽度、深度以及槽间岸部的厚度，保证环槽结构能够适配对应规格的活塞环，满足密封、刮油的功能需求。针对活塞销座部分，采用对称拉伸切除的方式生成销孔结构，同时对销孔与活塞主体的衔接位置做圆角过渡处理，降低应力集中风险，在销座外侧设计对应卡环槽结构，用于安装活塞销卡簧实现轴向限位。裙部结构建模时充分考虑活塞工作时的热膨胀特性，对裙部型线做微调整，保证热态下裙部与缸壁的配合间隙均匀，避免出现拉缸故障。材质渲染阶段，为活塞主体赋予铝合金金属材质，调整材质的粗糙度、金属度参数模拟铸铝活塞的哑光金属质感，对环槽、销孔等加工面做局部材质微调，呈现机加工后的细腻金属光泽，背景采用渐变中性灰调突出活塞主体结构，通过四视图布局分别展示活塞顶面形态、立体装配视角、销座侧视结构、裙部正视结构，完整呈现活塞各部位的细节特征。设计过程中始终围绕活塞的实际功能需求展开，在保证结构完整性的前提下简化非关键细节，让模型既能够清晰展示活塞的核心构造，也可用于教学演示、结构原理讲解等场景，各特征参数均参考通用小型内燃机活塞的实际尺寸设定，结构比例协调，特征逻辑清晰，可直接用于后续的装配模拟、运动仿真等拓展应用。
