木材废料压块处理设备结构设计

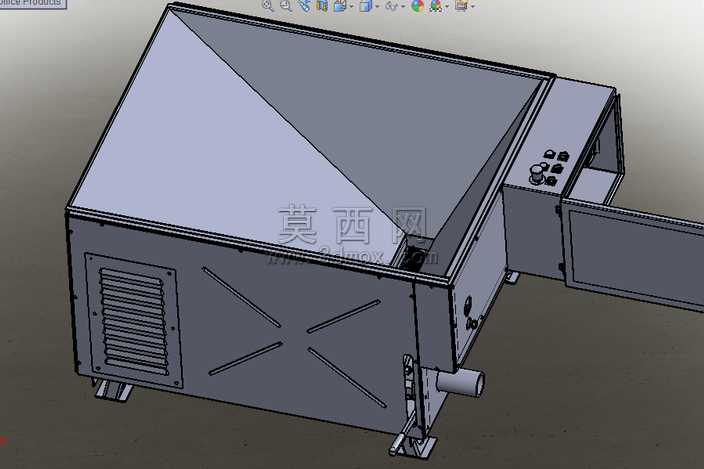

本模型为木材废料压块处理设备，采用三维建模软件完成全参数化结构设计，整体以金属钣金焊接结构为核心主体，建模过程中严格遵循钣金加工工艺规范，对每一块板材的折弯角度、焊接预留间隙、安装孔位都做了精准的参数化定义，确保模型可直接对接生产加工环节。设备主体采用斜顶式进料仓设计，大角度倾斜的仓壁能够引导木材废料自然滑入挤压腔，避免物料架桥堵塞，仓壁外侧设计了交叉加强筋结构，通过加强筋的力学传导分散挤压作业时的侧向压力，防止长期高负载作业下仓体出现变形开裂问题。设备侧面预留了通风格栅结构，建模时对格栅的通风间隙、百叶倾斜角度都做了细节还原，既可以为内部动力单元提供散热通道，也能阻挡大尺寸废料碎屑进入动力舱。设备侧方集成了控制操作单元，旋钮、按钮的排布符合人机操作逻辑，出料端采用抽拉式挡料结构，可根据压块成型的需求调整出料口的开合度，配合内部的挤压推板完成废料的压实成型。渲染阶段采用哑光金属材质模拟设备的钢板焊接外壳，通过调整材质的粗糙度、金属度参数还原工业设备的厚重质感，对边角处做了轻微的倒角处理，避免模型出现尖锐的棱角失真问题，同时对设备的支撑脚、连接销轴、液压接口等细节部件都做了独立建模，还原了设备的完整装配关系。设计过程中重点考量了设备的作业稳定性，底部支撑脚采用可调节式结构设计，能够适配不平整的安装地面，整体结构紧凑，将进料、挤压、控制、出料模块做了集成化布局，减少设备的占地面积，同时预留了维护检修的可拆卸面板，方便后期对内部挤压组件、动力单元进行保养维护，模型的各部件之间保留了合理的装配间隙，符合实际机械设备的装配公差要求。
