拓扑优化工业机器人夹持臂结构设计

　　在工业机器人末端执行机构的设计迭代中，夹持臂作为直接连接驱动端与夹爪的核心传力构件，其结构性能直接决定整套抓取系统的负载上限、动态响应速度与长期运行可靠性。这类零件常见于3C电子装配线的物料转运工位、汽车零部件焊装线的工件夹持工位、以及精密检测设备的样品定位环节，需要在频繁启停的往复运动中，同时承受末端负载的静载荷、加减速过程的惯性冲击载荷，以及长期交变应力下的疲劳考验，传统等厚度铣削的夹持臂往往为了满足强度要求预留过大的安全余量，导致零件自重偏高，既增加了关节电机的负载负担，也抬升了高速运动下的振动幅值，影响末端定位精度。

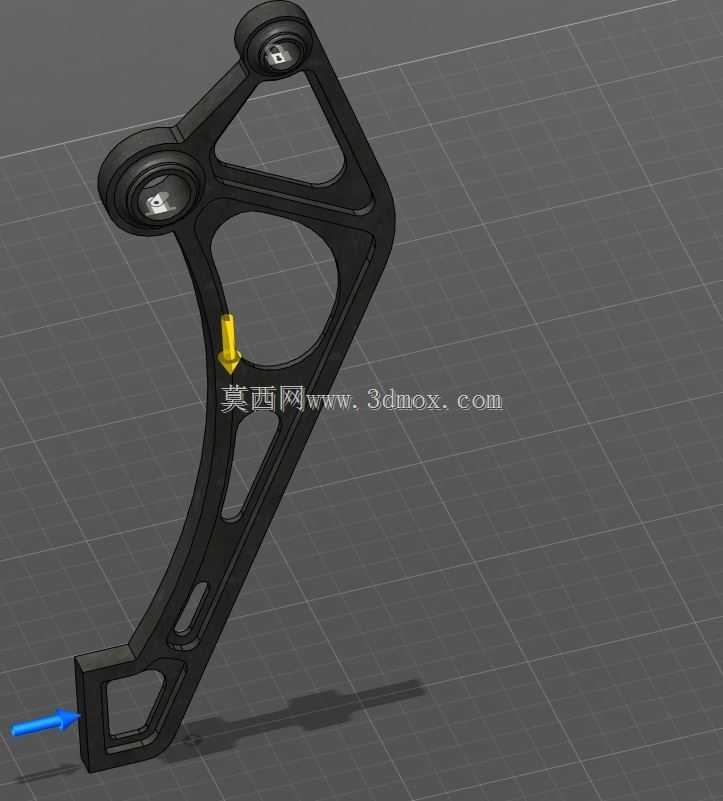

　　这款夹持臂的设计全程围绕拓扑优化逻辑展开，在初始设计阶段先划定安装边界：上端两处同轴铰点孔用于连接机器人腕部的摆动输出轴，孔位的中心距严格匹配对应型号工业机器人的末端安装法兰接口尺寸，保证装配时无需额外加工转接件即可直接定位锁紧；下端的方形安装槽用于固定夹爪模组，槽内预留的定位销孔与螺纹孔位置适配主流气动夹爪、电动夹爪的安装孔距，可兼容不同夹持行程的末端执行器更换。在确定了两端的安装约束与额定负载工况后，设计过程中先对初始实体模型施加对应方向的工作载荷，设置材料的许用应力阈值，通过有限元迭代计算逐步剔除应力贡献度极低的冗余材料区域，最终形成了连续变截面的镂空筋条结构。

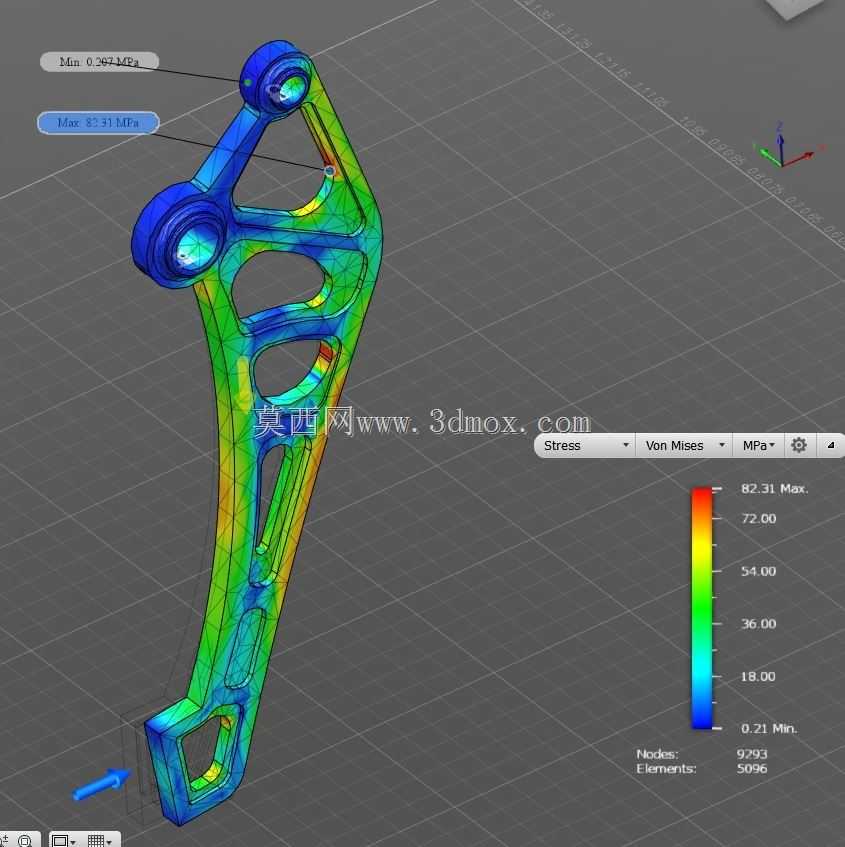

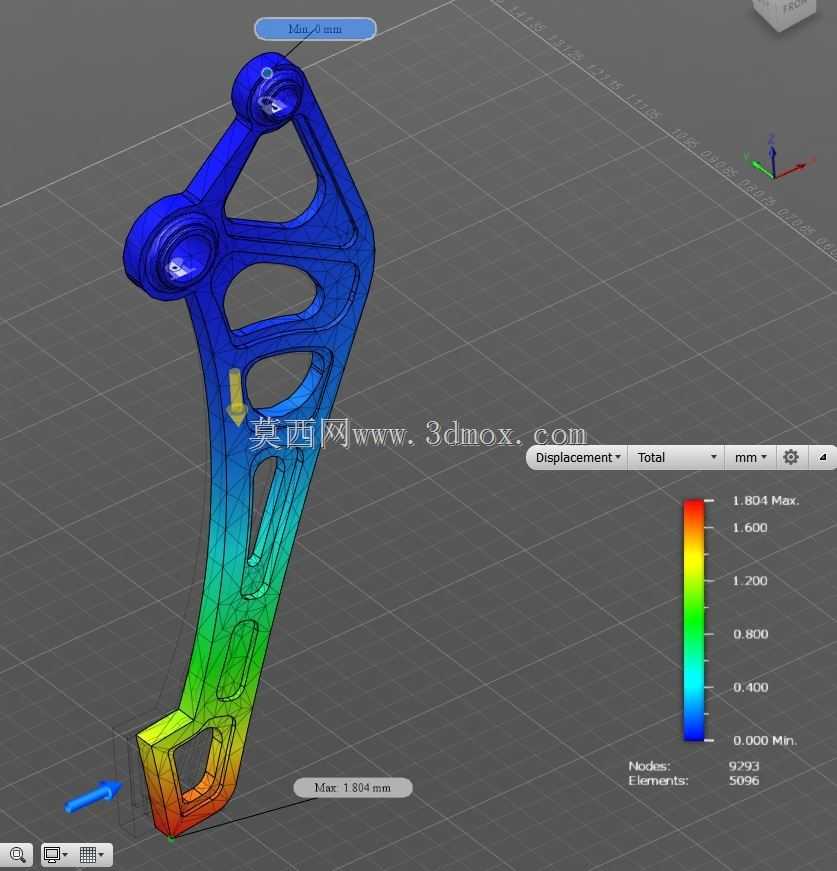

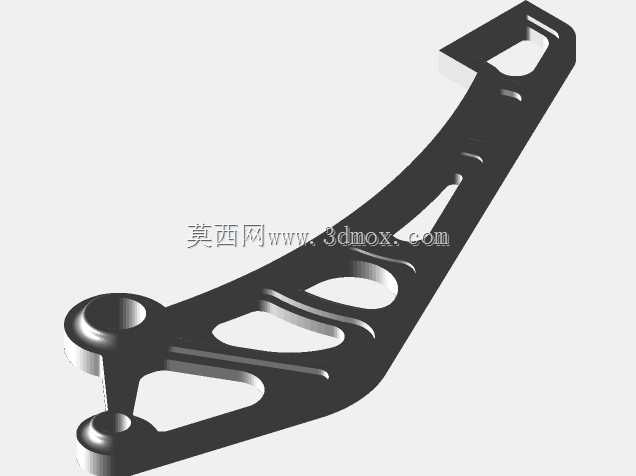

　　从应力云图的分布结果可以看到，优化后的结构应力传递路径十分清晰，载荷从下端夹爪安装端输入后，沿着三条主承力筋条平稳传递到上端的两个铰点位置，整体应力分布均匀，没有出现明显的应力集中死角，最大应力值控制在材料许用应力范围内，同时零件自重相比同负载等级的传统实心夹持臂降低近四成。筋条的过渡位置全部采用大圆角顺滑衔接，避免直角结构带来的应力突变，也减少了后续CNC加工过程中刀具的频繁换向，降低加工难度。零件的壁厚设计充分考虑了加工工艺性，所有承力壁的厚度保持均匀，不会出现局部过厚导致的3D打印成型缩孔、或者铣削加工振纹问题，既适合采用金属3D打印直接成型，也可以通过五轴铣削从整块铝坯中加工出来，适配不同的生产批量需求。

　　在安装边界的细节处理上，上端两个铰点孔内预留了轴承安装位，可直接装入深沟球轴承来承受铰接位置的径向载荷，减少关节转动时的摩擦阻力，孔端的止口结构用于轴承外圈的轴向定位，装配时无需额外设计轴承压盖即可完成固定；下端夹爪安装槽的端面设计了0.1mm的定位凸台，装配夹爪时可快速实现贴合定位，避免锁紧螺丝时夹爪出现偏斜，保证夹爪的夹持中心与臂体的运动中心重合。臂体侧面的平面区域可按需粘贴视觉识别标记点，适配带视觉定位的机器人工作站的标定需求，不会因为镂空结构影响标记点的粘贴平整度。

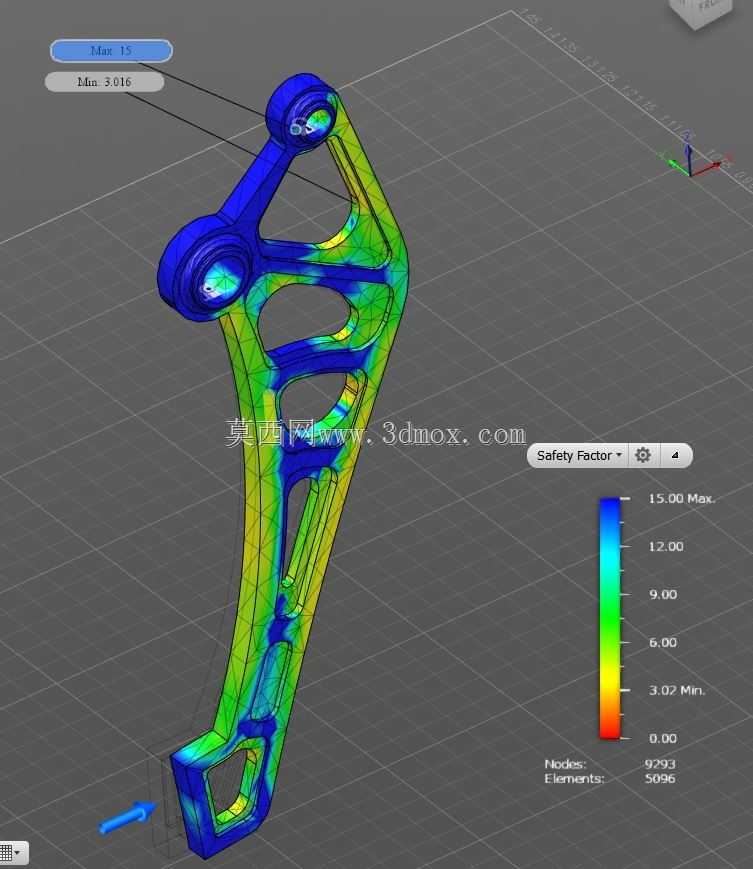

　　实际工况应用中，这类轻量化夹持臂可有效降低机器人腕部关节的转动惯量，在相同的电机扭矩参数下，可将末端运动的最高速度提升15%左右，同时减少运动过程中的残余振动，缩短定位稳定等待时间，提升整线的生产节拍。长期运行测试中，均匀的应力分布可有效降低交变载荷下的疲劳裂纹萌生概率，延长零件的无故障运行周期，镂空的结构也减少了臂体在洁净车间环境运行时的积尘面积，适配电子制造、医药生产等对洁净度有要求的应用场景。设计过程中预留的安全余量可覆盖1.5倍额定负载的过载工况，应对生产过程中偶尔出现的工件卡滞、碰撞等异常情况时，不会出现臂体断裂的问题，同时轻量化的自重也使得人工更换臂体时无需借助吊装设备，单人即可完成末端执行件的更换调试，降低设备维护的人力成本。
