有限元分析优化型承载机械臂结构设计

　　在自动化产线上下料、小型工装夹持、工位间工件转运的场景中，这类单臂式承载结构件是执行端负载传递的核心部件，区别于多关节串联机械臂的大活动范围设计，该结构更侧重固定轨迹下的高刚性承载表现，常配套在直线滑台末端、旋转工位输出端，承担工件夹持后的载荷传递作用，避免执行端作业时出现过大形变影响定位精度。从结构受力逻辑来看，该臂体采用变截面流线型设计，并非等截面直臂结构，靠近安装端的位置截面宽度更大，向末端执行端逐步收窄，这种设计完全匹配悬臂梁的受力分布规律——固定端承受最大弯矩，随着力臂向末端延伸，弯矩逐步降低，对应截面的抗弯模量同步调整，在保证整体强度的前提下尽可能削减非必要的材料冗余，最终实现自重与承载能力的平衡。从安装边界来看，

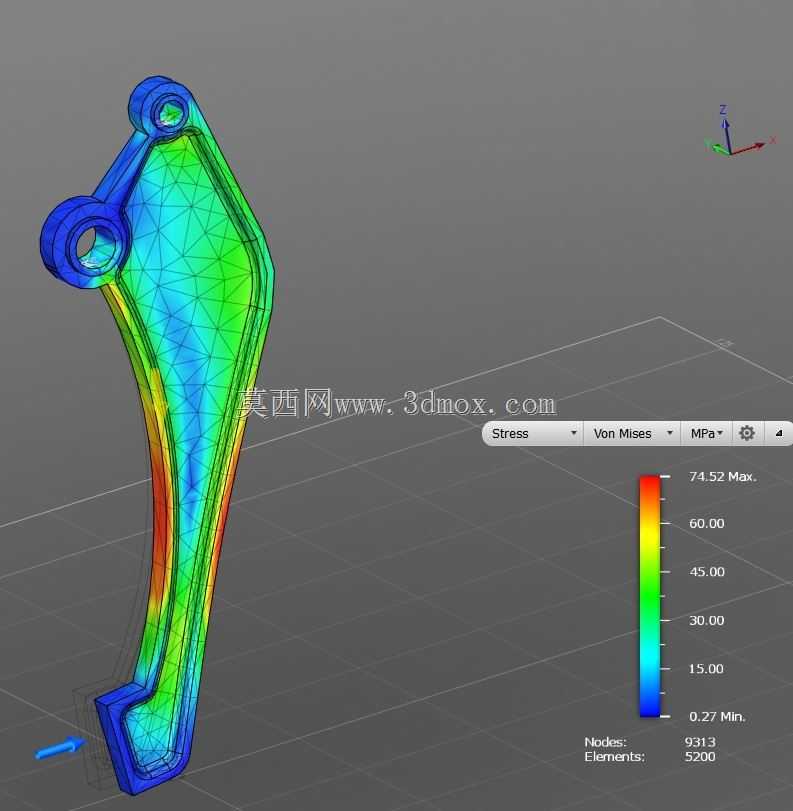

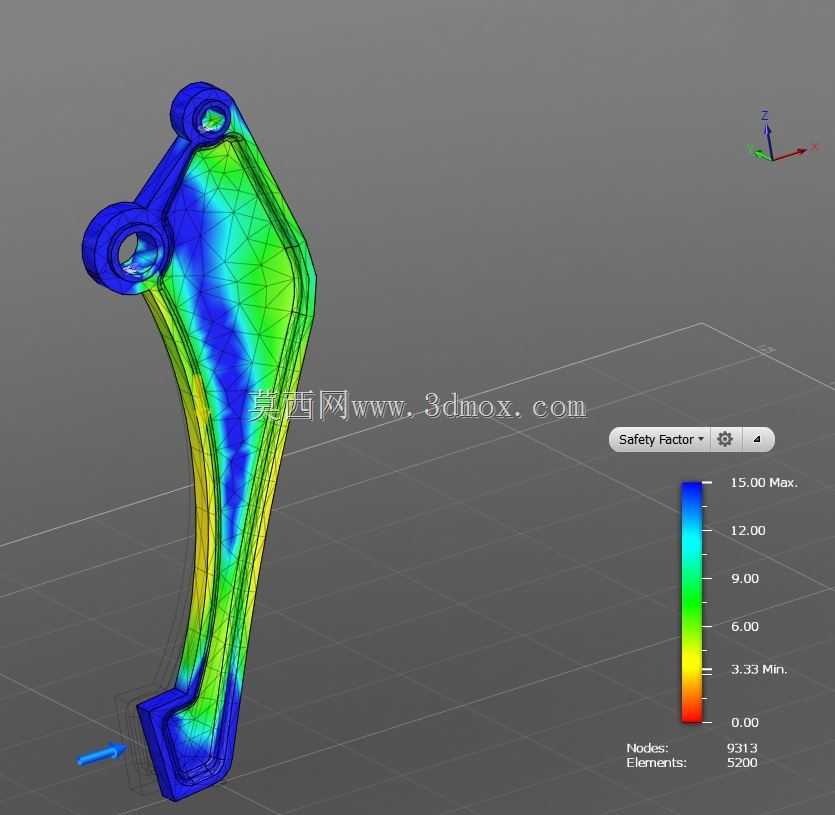

　　臂体上端设置两个同轴铰接安装孔，用于和动力输出端的铰接座配合，孔位的同轴度公差直接影响臂体摆动时的顺畅度，设计时需严格控制两孔的位置度与圆柱度，避免装配后出现卡滞、偏磨问题；下端为执行端安装接口，可配套夹爪、吸盘、工装夹具等不同执行元件，接口的安装面平面度需控制在合理范围内，保证执行元件安装后无偏角，避免作业时出现负载偏心带来的额外附加弯矩。在设计验证阶段，通过有限元仿真对臂体的受力状态做了完整校核，模拟最大额定负载下的应力分布与形变位移：整体应力从上端安装端到末端呈现梯度变化，最大应力集中在安装孔下方的过渡圆角处，通过对该位置做圆弧过渡优化，避免直角带来的应力集中问题，保证最大应力值处于材料许用应力范围内，

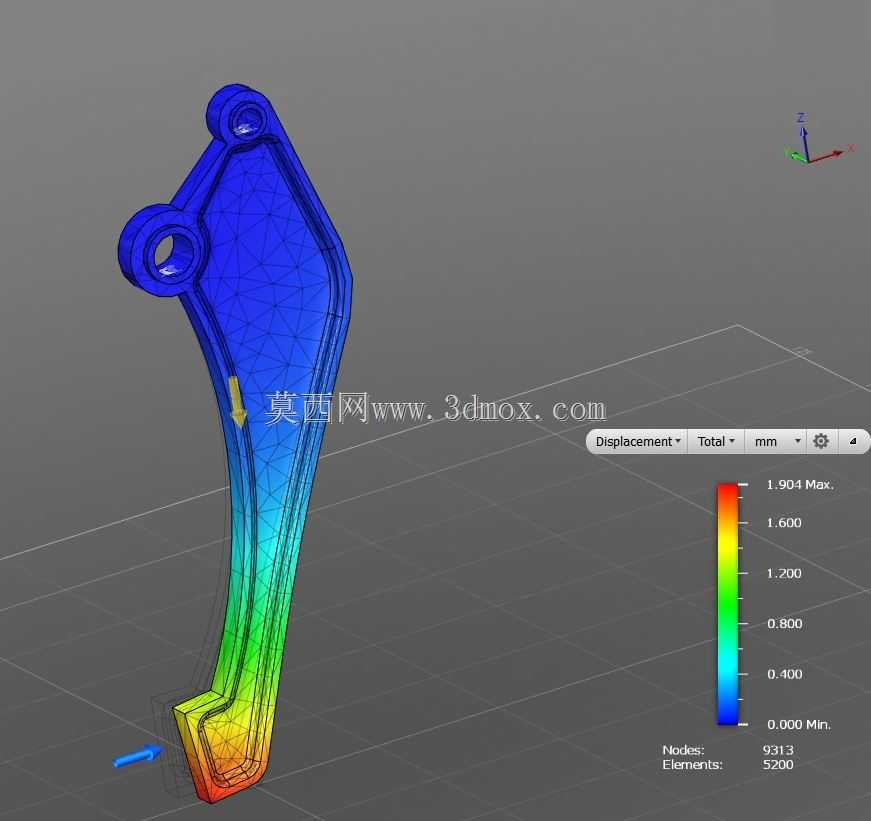

　　预留足够的安全系数避免长期交变载荷下出现疲劳断裂；位移变形量从固定端到末端逐步增大，末端最大位移量控制在作业允许的精度范围内，不会因为臂体形变导致末端执行件的定位偏差超出工艺要求。这类结构件的材料选型通常选用高强度结构钢或铝合金，若用于重载场景优先选用调质处理的45钢或40Cr，保证足够的强度与韧性；若用于对自重有严格要求的高速往复运动场景，可选用6061-T6铝合金做硬质阳极氧化处理，在保证强度的前提下降低运动惯量，提升往复运动的响应速度。实际应用中，这类臂体常配套在短行程往复搬运工位，比如机床上下料的取件臂、工装夹具的压紧臂、检测设备的探针安装臂，不需要过大的活动范围，但对重复定位精度、长期负载下的结构稳定性有较高要求，

　　设计时除了考虑静态受力，还要兼顾往复运动时的动态惯量，避免臂体自身刚度过低导致启停阶段出现震颤，影响作业效率与定位精度。结构的外轮廓做了全圆角过渡处理，没有尖锐棱角，一方面避免车间装配、运维过程中出现磕碰划伤的安全隐患，另一方面也能减少应力集中点，提升结构的疲劳寿命；臂体侧面的加强筋沿受力方向布置，和主体结构一体化成型，不需要额外焊接加强件，避免焊接带来的变形与残余应力问题，整体成型后只需要对安装孔、安装面做精加工即可满足装配要求，加工工序简单，量产一致性好。在安装适配性上，两个上端安装孔的孔距是核心安装尺寸，设计时需和配套的铰接座尺寸严格匹配，孔内可根据载荷大小选配铜套或滚针轴承，降低铰接处的转动磨损，延长部件使用寿命；末端安装接口预留了通用的螺纹安装孔位，可适配不同规格的标准执行元件，不需要针对不同场景重新设计臂体，提升了部件的通用化程度，降低设备的备件储备成本。日常运维中，只需要定期检查铰接孔的磨损情况、臂体表面是否出现疲劳裂纹，即可保证结构长期稳定运行，不需要复杂的维护保养工序，适合在工业生产场景中长期连续作业。
