多工位重载工件输送支撑工装结构

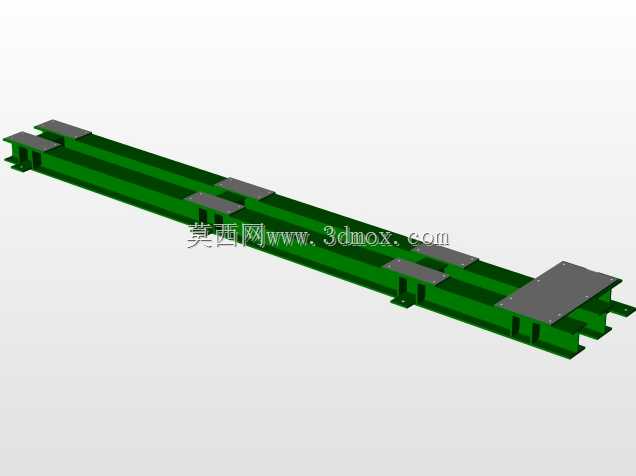

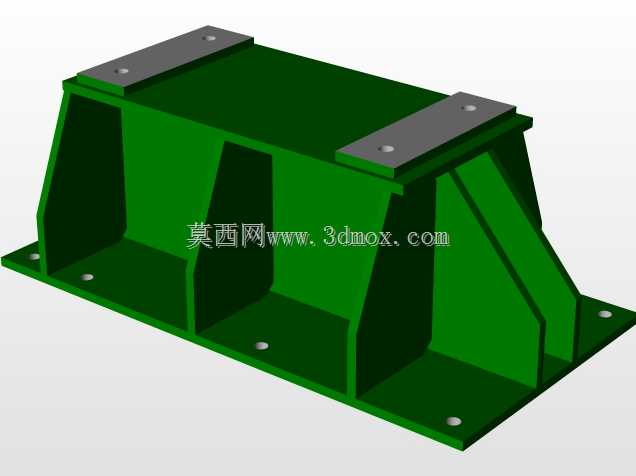

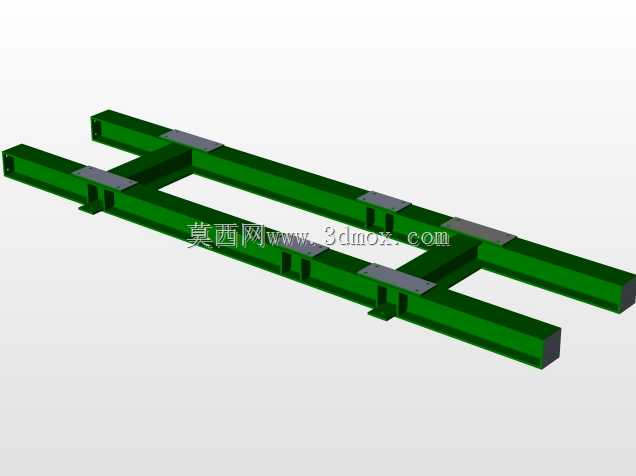

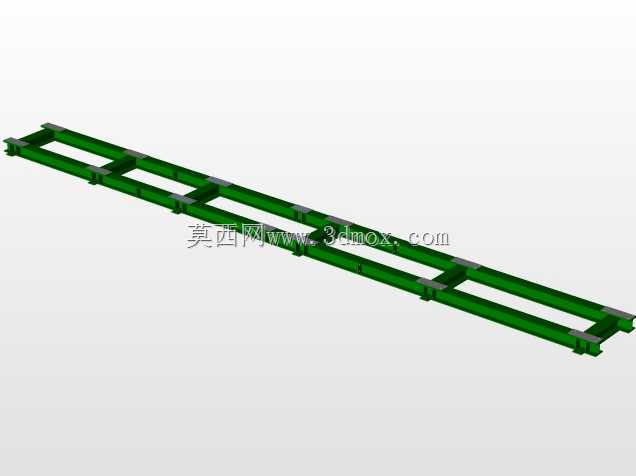

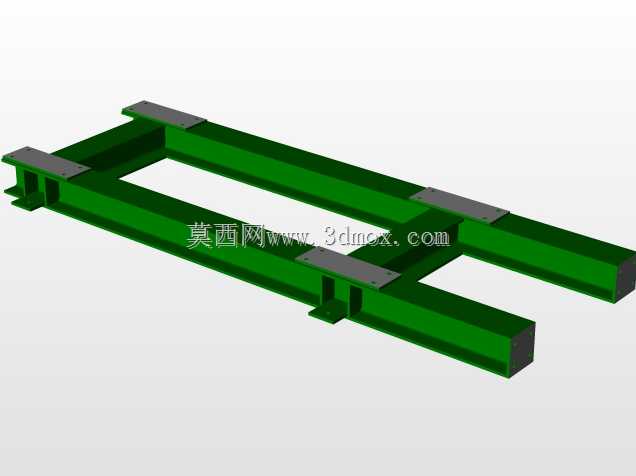

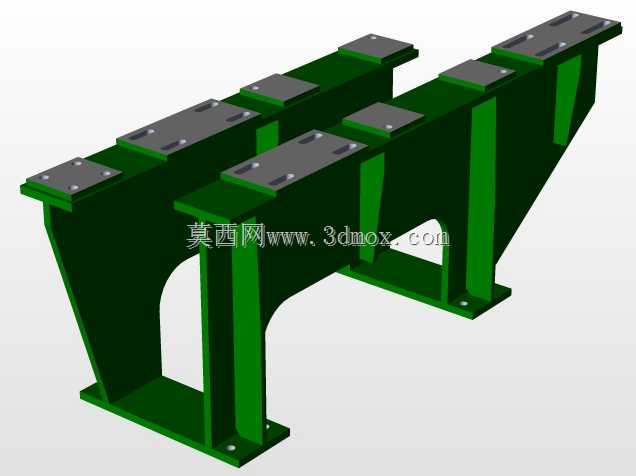

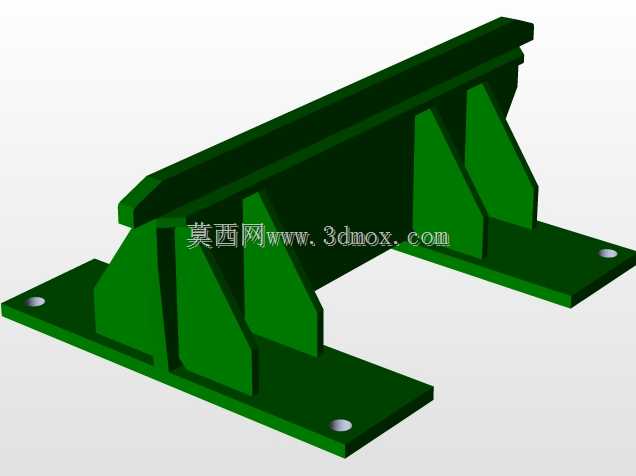

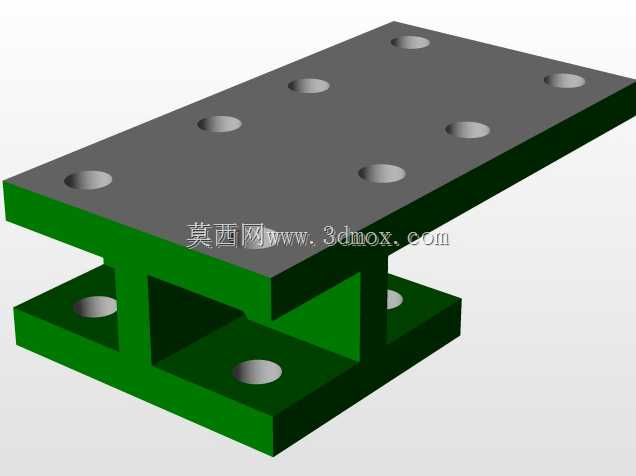

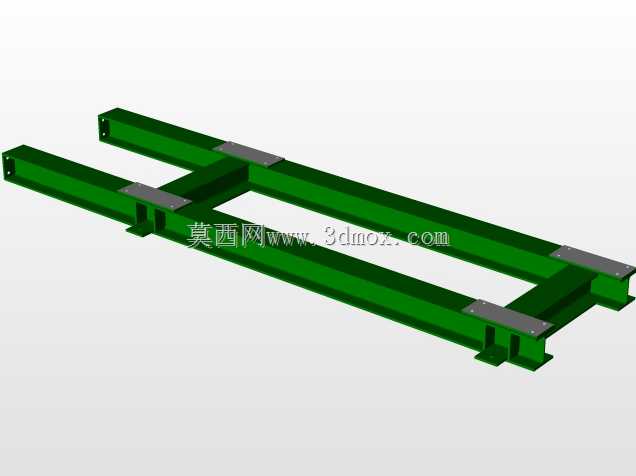

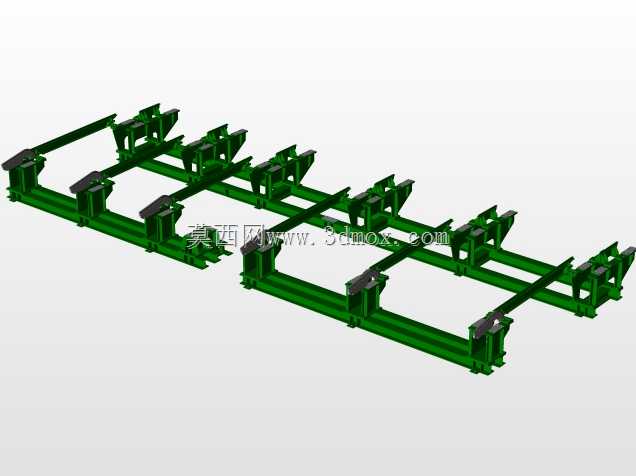

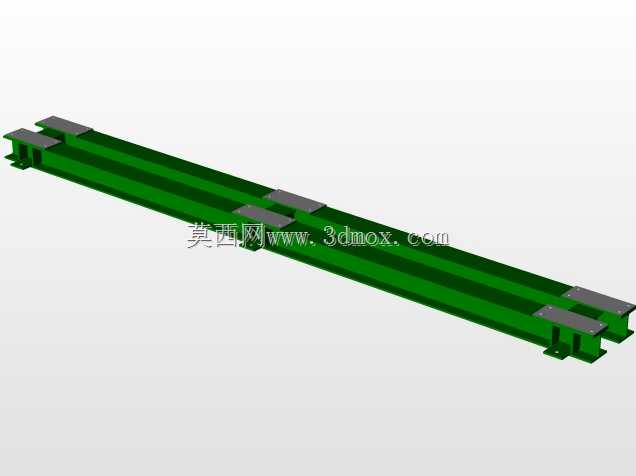

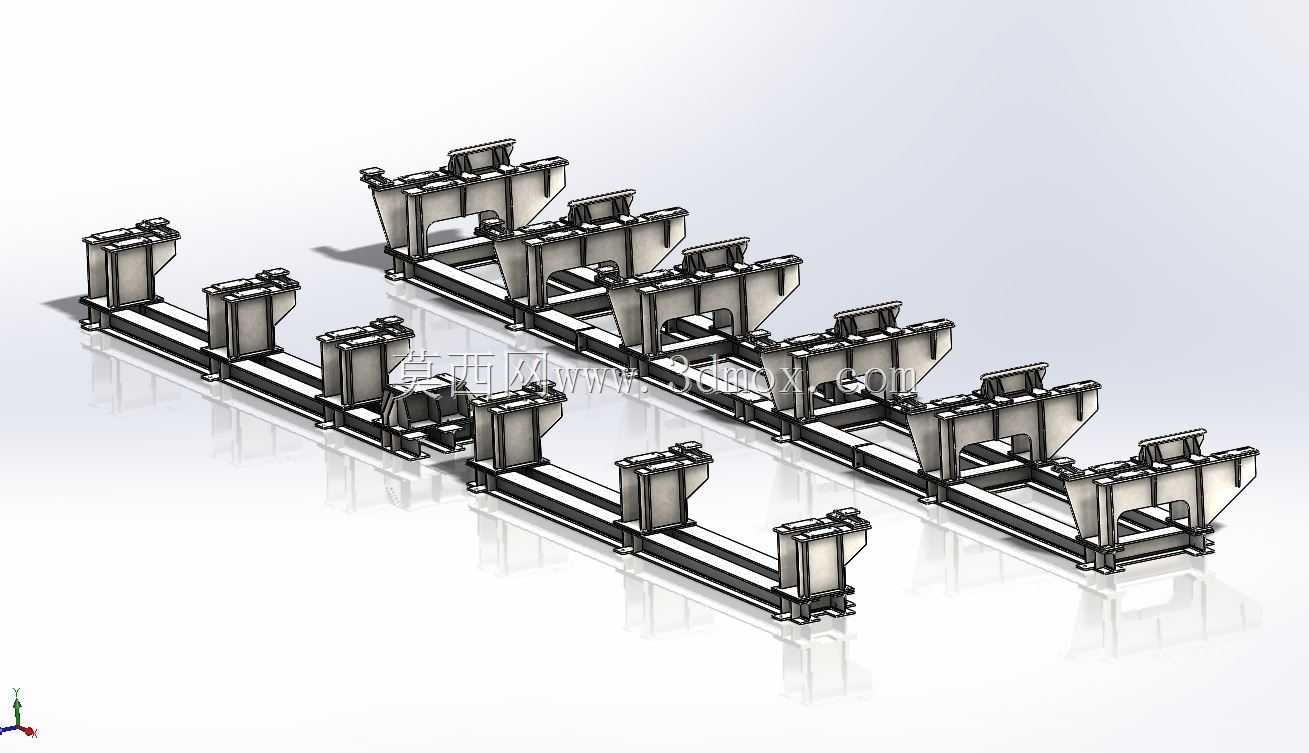

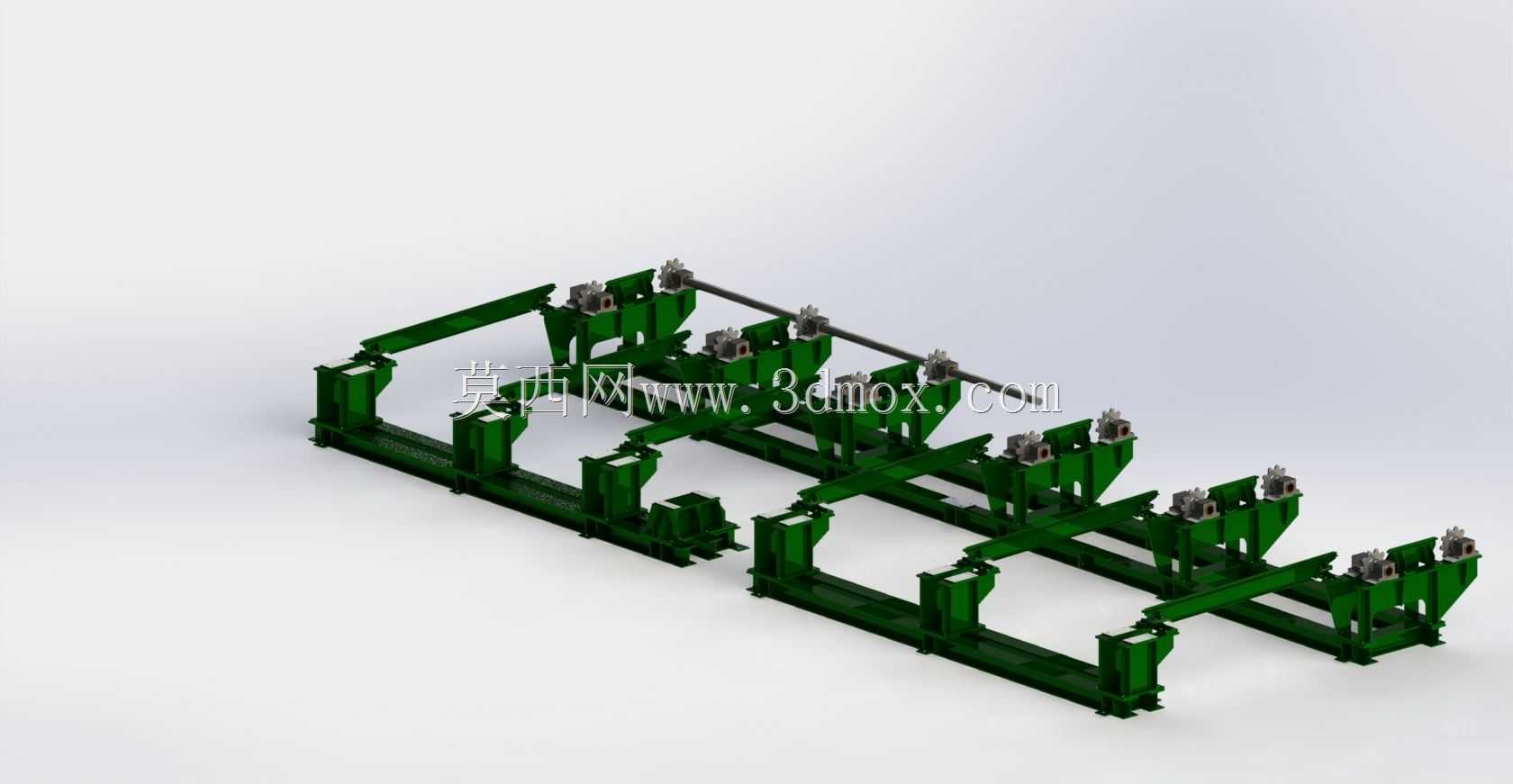

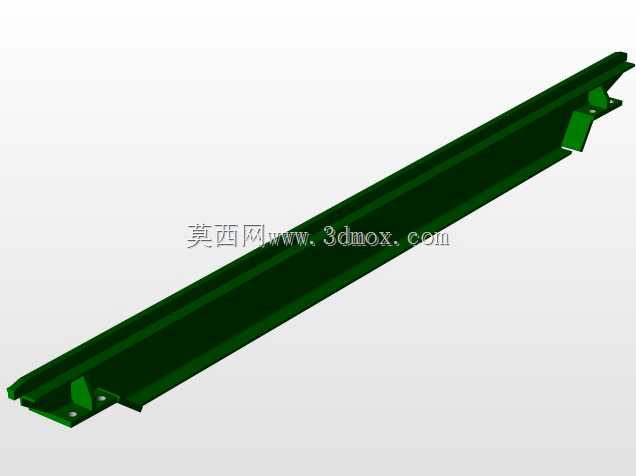

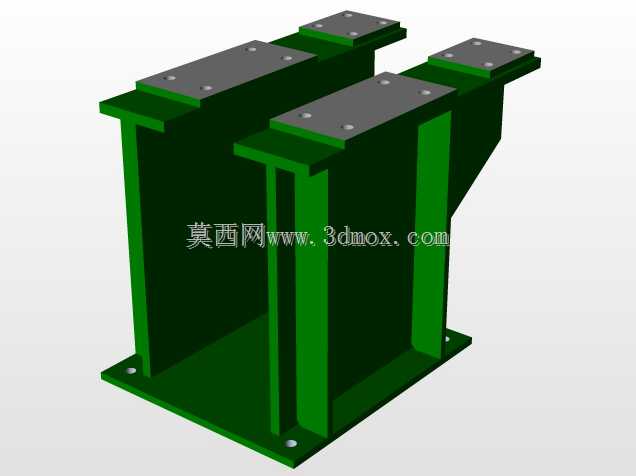

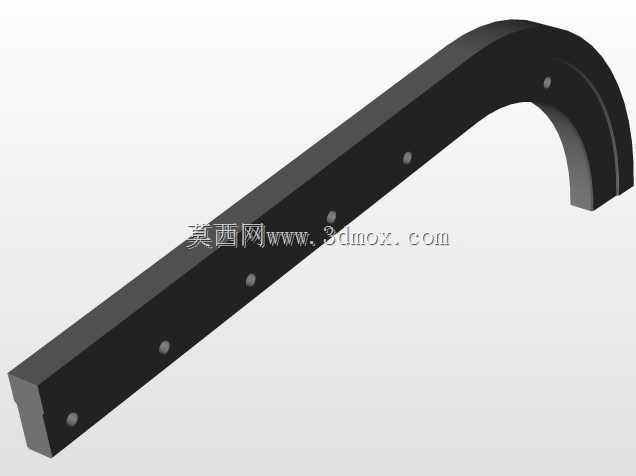

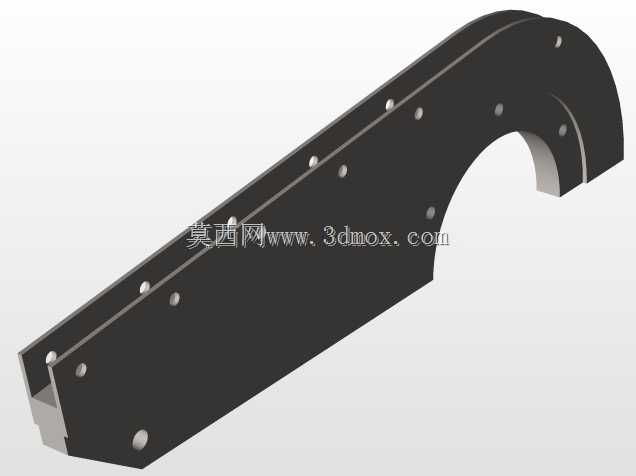

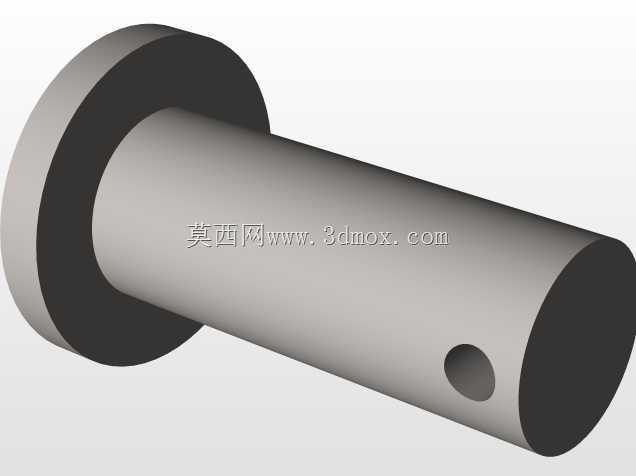

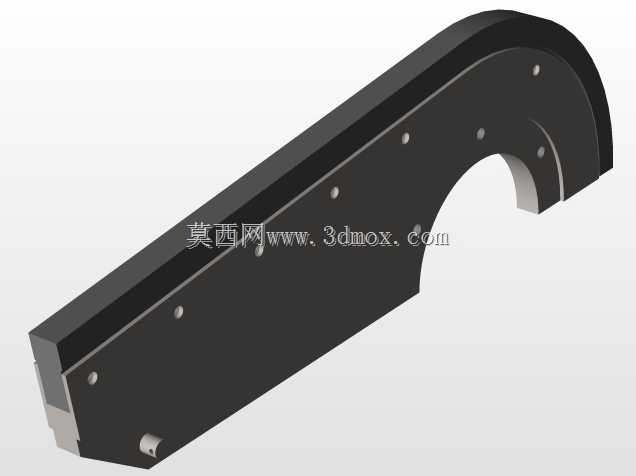

　　该结构为多工位并行排布的重载工件输送支撑工装，主要应用于长条形重型构件的生产线流转工序，常见于钢结构加工、重型装备部装、型材预处理等生产场景，可同时承载多件同规格待加工工件，完成工件在不同加工工位间的平稳过渡与精准定位，替代传统零散式支撑垫块，减少工件流转过程中的吊装对位时间，降低工件表面磕碰损伤概率。整套工装采用模块化分段拼接设计，主体支撑框架采用厚壁矩形型钢焊接成型，单段框架长度适配标准工位间距，多段框架可通过端部连接法兰实现快速拼接，可根据生产线实际长度需求灵活增减段数，适配不同产能规模的产线布局。支撑单元采用对称式V型定位结构，每个支撑位对应一组可调式支撑座，支撑座接触面镶嵌耐磨尼龙衬板，既可以保证圆柱形、

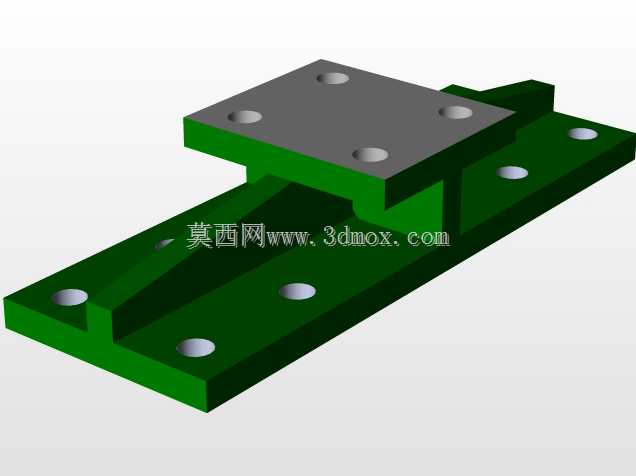

　　矩形截面长工件放置时的对中性，避免工件轴向窜动，也能减少硬质金属接触造成的工件表面划伤，支撑座高度可通过底部调节螺栓进行微调，补偿地面安装平整度误差，保证所有支撑位的工作面处于同一水平基准面，避免长工件放置时产生额外的弯曲应力。工装底部设置整体式安装底板，底板上预留多组膨胀螺栓安装孔，可直接固定在硬化混凝土地面或钢结构平台上，安装时需先通过水平仪校准整体框架的水平度，单段框架的直线度公差控制在每米0.5mm以内，多段拼接后整体直线度不超过全长的1/1000，防止工件在沿工装轴向移动时出现卡滞。相邻支撑单元之间预留足够的操作空间，可容纳焊接、打磨、检测等工序的作业人员及小型工具操作，框架侧面预留气动管路或线缆的走线槽安装位，

　　可配套安装工件轴向推送机构、到位检测传感器等自动化组件，适配半自动化或全自动化生产线的升级需求。整套结构的受力经过有限元校核，在额定承载工况下，框架最大变形量不超过支撑跨度的1/2000，可满足单根数吨级重型长工件的支撑需求，支撑单元的排布间距根据工件的允许挠度进行计算，避免工件因自重产生过大的弯曲变形，影响后续加工精度。工装表面采用抛丸后喷涂环氧防锈漆处理，可适应车间内多粉尘、少量切削液飞溅的工作环境，所有焊接部位均做去应力退火处理，消除焊接残余应力，避免长期承载后出现框架变形。在实际使用中，该类工装可配套车间内的桥式起重机、悬臂吊完成工件的上下料，也可与辊道输送机、链式输送机对接，实现工件的连续流转，相比传统的专用固定工装，

　　该模块化结构的复用性更强，当加工工件规格发生变化时，仅需更换对应规格的支撑座衬块即可快速适配，无需重新制作整套框架，大幅降低产线调整的成本与周期。安装边界方面，单组标准段工装的宽度适配常规车间通道的预留尺寸，不会占用过多的作业通道空间，端部设置限位挡块，可防止工件推送过程中超出工装行程范围，侧面可根据需求安装防护栏或安全光栅，避免作业人员误入工件运行区域引发安全事故。
