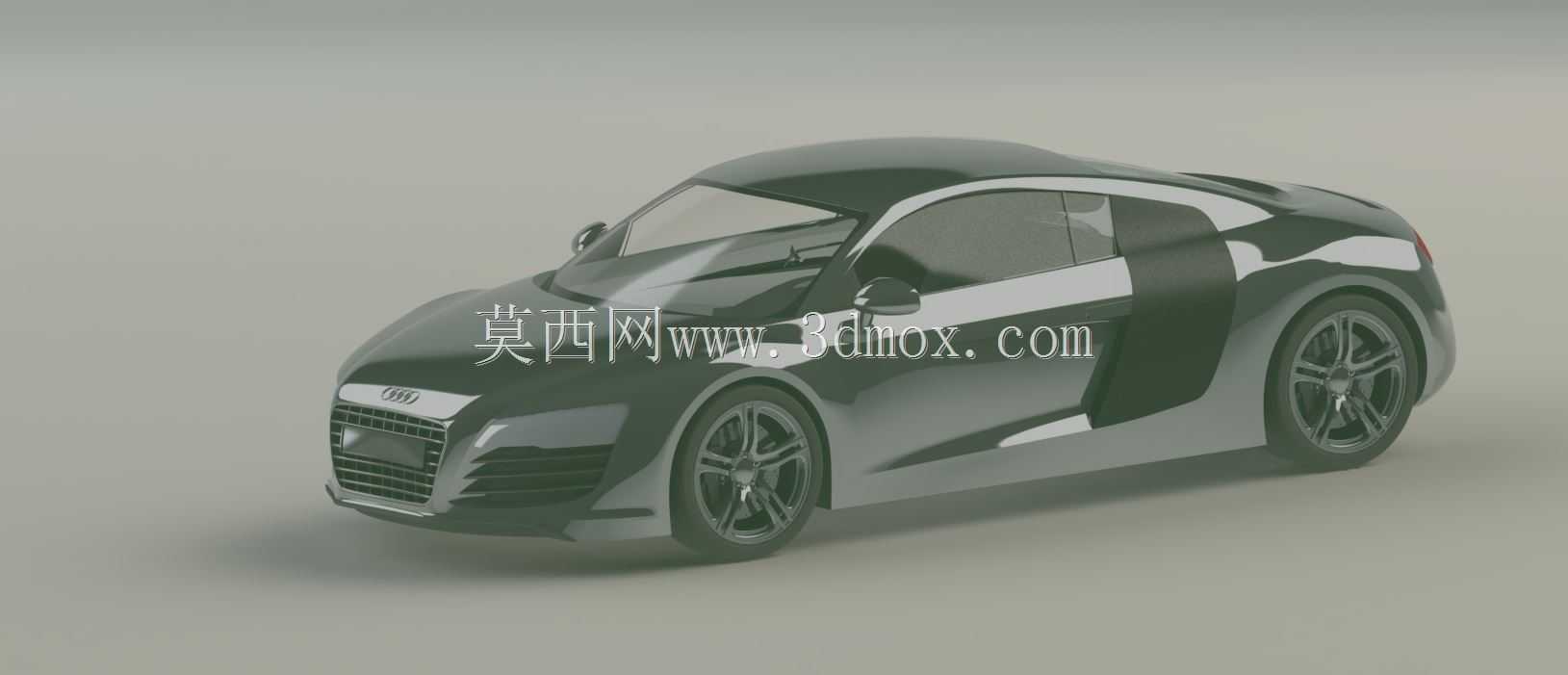

奥迪R8跑车曲面造型结构设计

　　在乘用车正向研发流程中，曲面建模是覆盖概念设计到工程落地全链路的核心环节，尤其是双门运动跑车这类对外观曲面流畅度、光影连续性要求极高的产品，曲面质量直接决定了整车的空气动力学表现、冲压工艺可行性以及最终的视觉质感。本次完成的奥迪R8造型结构设计，核心围绕曲面建模的工程逻辑展开，没有涉及内部动力总成、底盘悬架等系统的深度参数化设计，重点打磨车身外覆盖件的曲面连续性与结构匹配关系。

　　从实际应用场景来看，这类高精度曲面模型可用于多个工程环节：在造型评审阶段，可直接导入渲染软件生成不同光照角度下的效果图，验证车身腰线、肩线的光影走向是否符合设计预期，避免油泥模型制作阶段出现曲面扭曲、光影断层的问题；在工艺分析阶段，可将外覆盖件曲面导入冲压仿真软件，分析翼子板、车门、引擎盖等大型覆盖件的拉延深度、拔模角度，提前预判冲压过程中可能出现的开裂、起皱缺陷，减少后期模具修改的迭代成本；在教学实训场景中，这类经典跑车的曲面建模案例可帮助初学者掌握G2连续曲面的构建逻辑，理解从点云、轮廓线到完整曲面的建模思路，熟悉复杂曲面拆分、桥接、修剪的实操技巧。

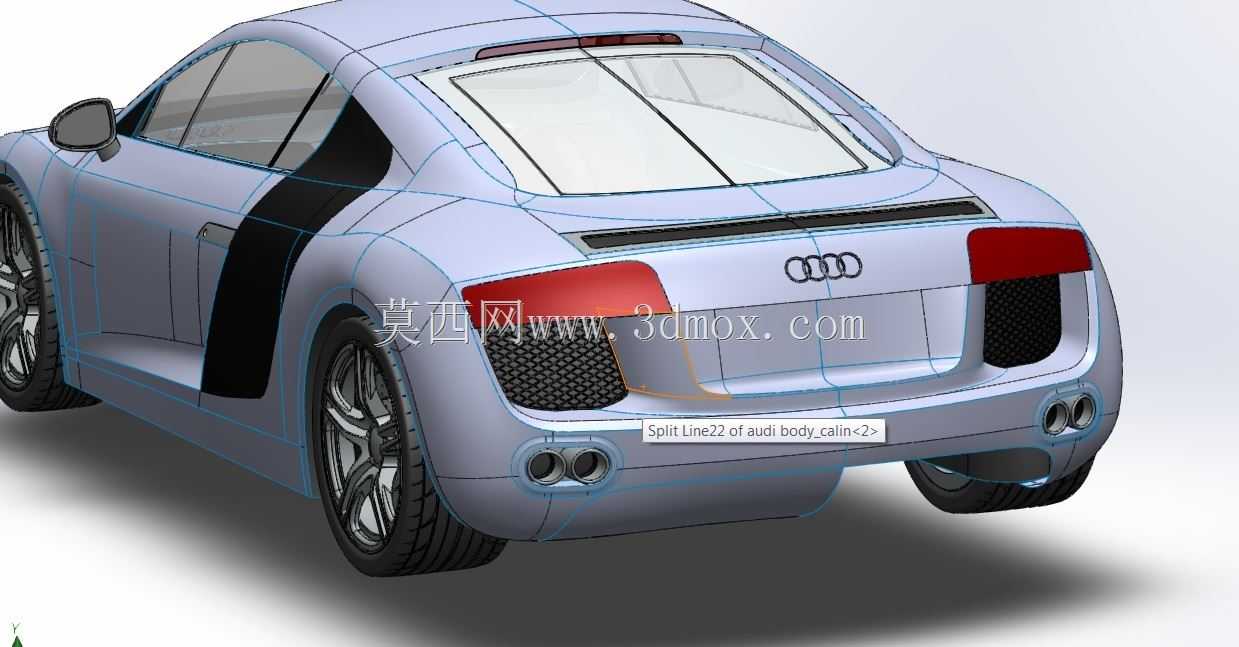

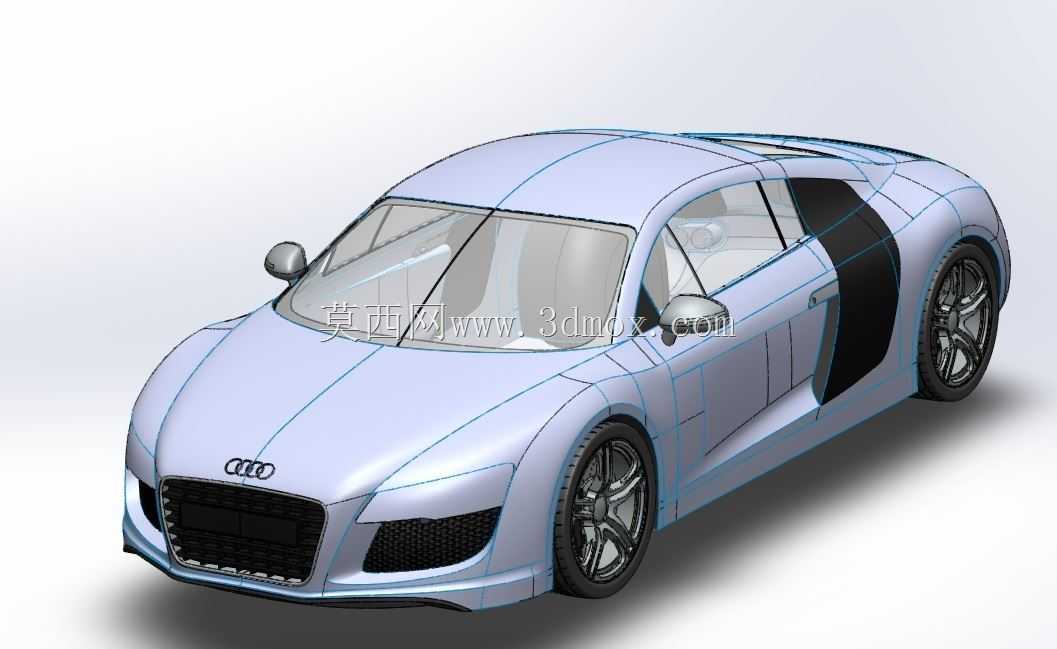

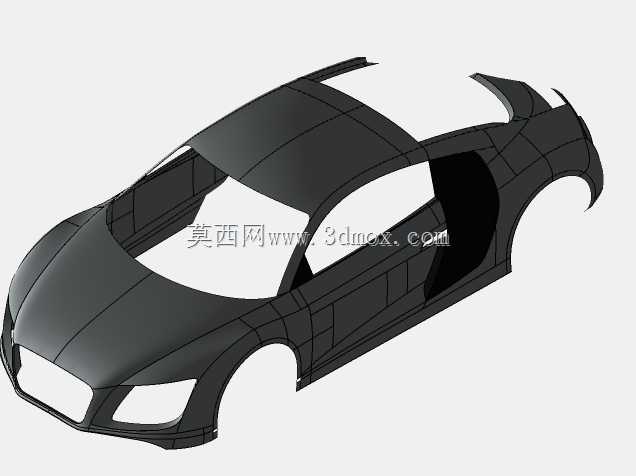

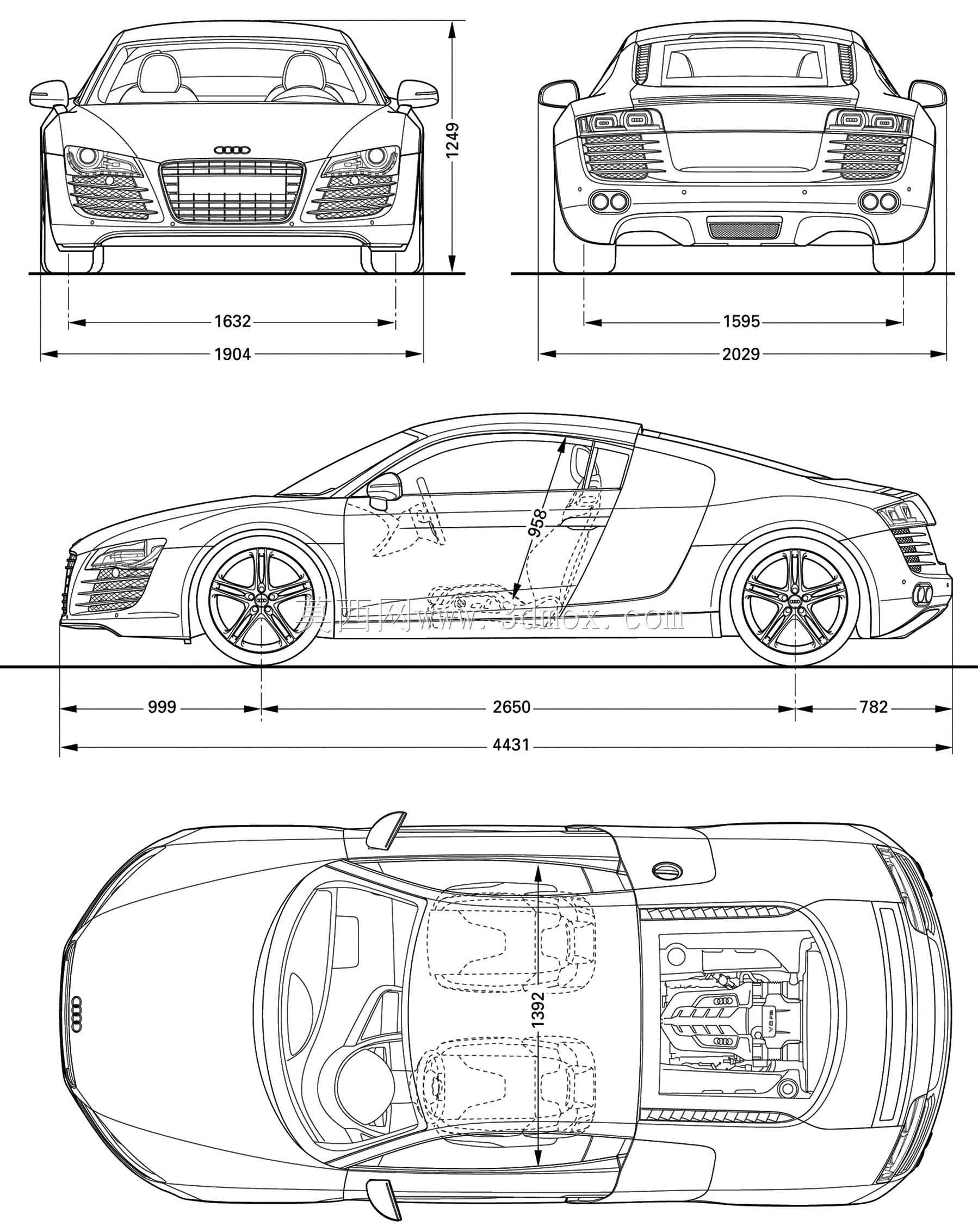

　　设计过程中没有采用简单的拉伸、旋转等基础特征堆砌，而是遵循汽车A级曲面的构建逻辑，先根据实车比例提取关键控制轮廓：首先确定整车的姿态基准，包括前后悬长度、轴距、轮距、车身高度这些核心边界尺寸，保证模型整体比例和实车一致，不会出现比例失调的问题；其次拆分车身曲面的分块逻辑，将整车外表面拆分为引擎盖、前保险杠、左右翼子板、车门、侧围、后保险杠、车顶、尾箱盖几个独立的曲面模块，每个模块单独构建控制曲线，保证相邻曲面之间的曲率连续。

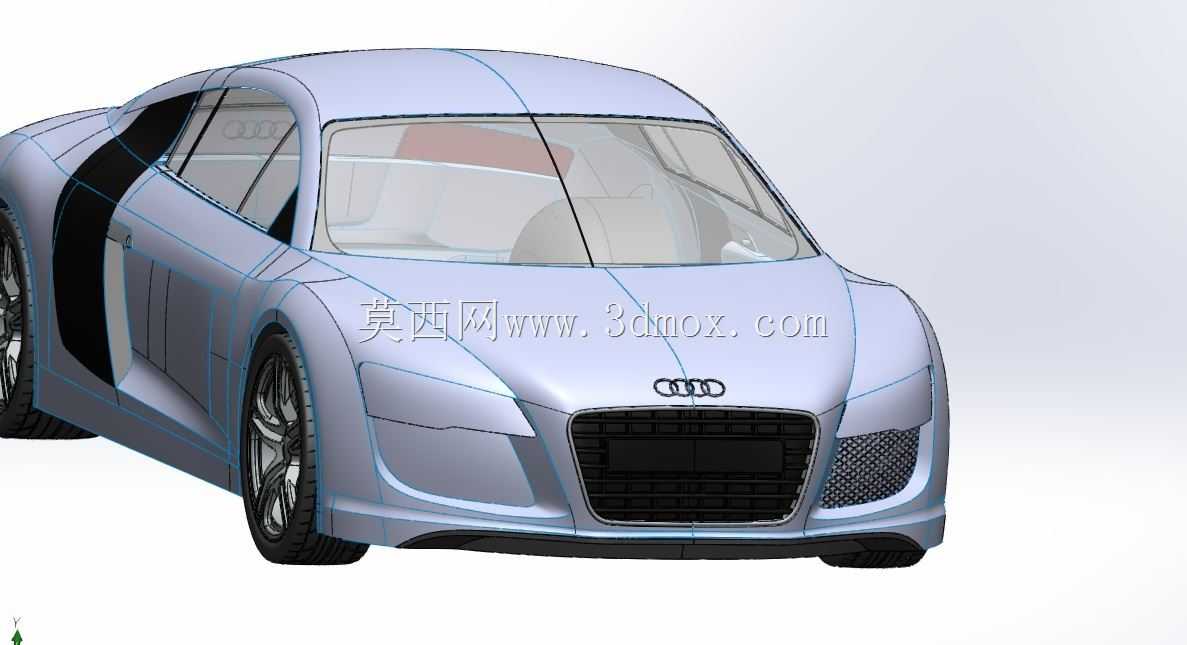

　　针对跑车特有的设计细节，建模时做了针对性的曲面处理：比如车身侧面的经典黑色侧饰板区域，需要和前后翼子板、车门曲面做顺滑过渡，不能出现明显的拼接棱线，建模时通过多组截面线控制曲面的曲率变化，保证侧视角度下曲面光影从车头到车尾流畅贯通，没有突兀的折角；前脸的单幅格栅区域，需要和引擎盖前缘、前保险杠上沿做匹配，保证格栅安装面和周边曲面的间隙均匀，符合整车装配的公差要求；轮拱区域的曲面要兼顾轮胎跳动的安全间隙，曲面内边缘和轮胎最大转向、跳动边界预留足够的安全距离，避免实际装配时出现运动干涉；车窗曲面采用了双曲率设计，既保证玻璃的升降运动轨迹顺畅，也能降低高速行驶时的风阻系数。

　　从安装边界的角度考虑，建模时预留了所有外附件的安装匹配面：包括外后视镜的安装基座，曲面在车门对应位置做了贴合处理，保证后视镜底座和车门曲面完全贴合，没有装配缝隙；车门把手的凹陷区域做了顺滑的曲面过渡，避免出现应力集中的尖角，同时保证把手开合时的运动空间；前后灯组的安装边界和周边曲面做了齐平处理，保证灯组安装后和车身表面的阶差符合整车外观公差要求；前后保险杠的安装卡扣位置预留了对应的安装面，方便后续结构设计时添加卡扣、安装孔等细节特征。

　　整个建模过程严格遵循曲面建模的工程规范，所有曲面都经过曲率梳检查，保证相邻曲面之间达到G2连续标准，没有出现曲面褶皱、控制点分布不均的问题；对于车身棱线位置，比如肩线、腰线这些特征线，通过调整控制点的权重，保证棱线的锐利度符合设计要求，同时不会出现曲率突变的情况；对于曲面之间的过渡圆角，根据不同位置的功能需求设置不同的圆角半径，比如外覆盖件的外露圆角采用较大半径保证触感和光影效果，安装匹配位置的圆角采用较小半径保证装配精度。

　　这类曲面模型在实际工程中还可以作为逆向建模的参考基准，当拿到实车点云数据时，可以通过对比模型曲面和点云的偏差，快速调整曲面控制点，提高逆向建模的效率；也可以作为空气动力学仿真的基础模型，导入CFD软件分析整车的风阻系数、升力系数，优化车身曲面的局部造型，比如调整尾翼角度、车底导流板的曲面形状，提升车辆高速行驶的稳定性。
