多缸内燃机用组合式曲轴结构设计

项目分类:通用机械零部件 发布时间:2021-11-08 ID:372433
  • 多缸内燃机用组合式曲轴结构设计
  • 多缸内燃机用组合式曲轴结构设计
  • 多缸内燃机用组合式曲轴结构设计
  • 多缸内燃机用组合式曲轴结构设计
  • 多缸内燃机用组合式曲轴结构设计
  • 多缸内燃机用组合式曲轴结构设计
  • 多缸内燃机用组合式曲轴结构设计
  • 多缸内燃机用组合式曲轴结构设计
  • 多缸内燃机用组合式曲轴结构设计
  • 多缸内燃机用组合式曲轴结构设计
  • 多缸内燃机用组合式曲轴结构设计

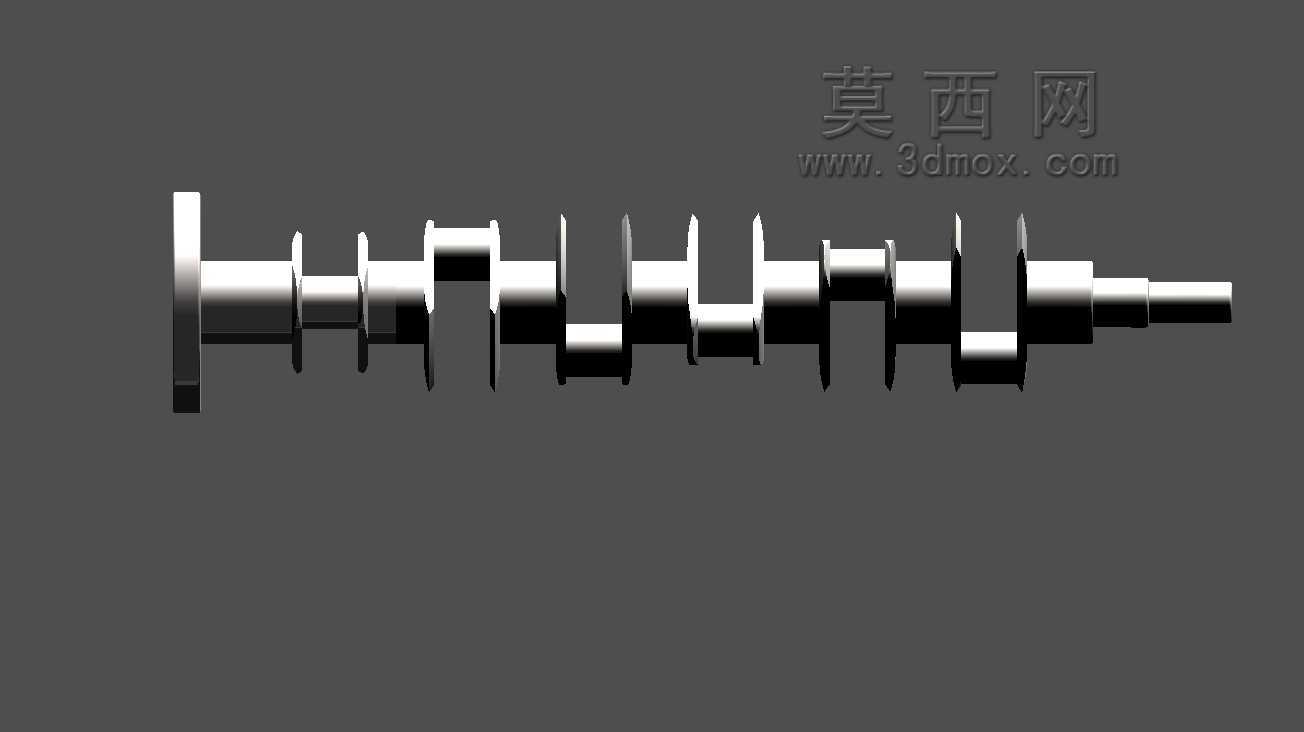

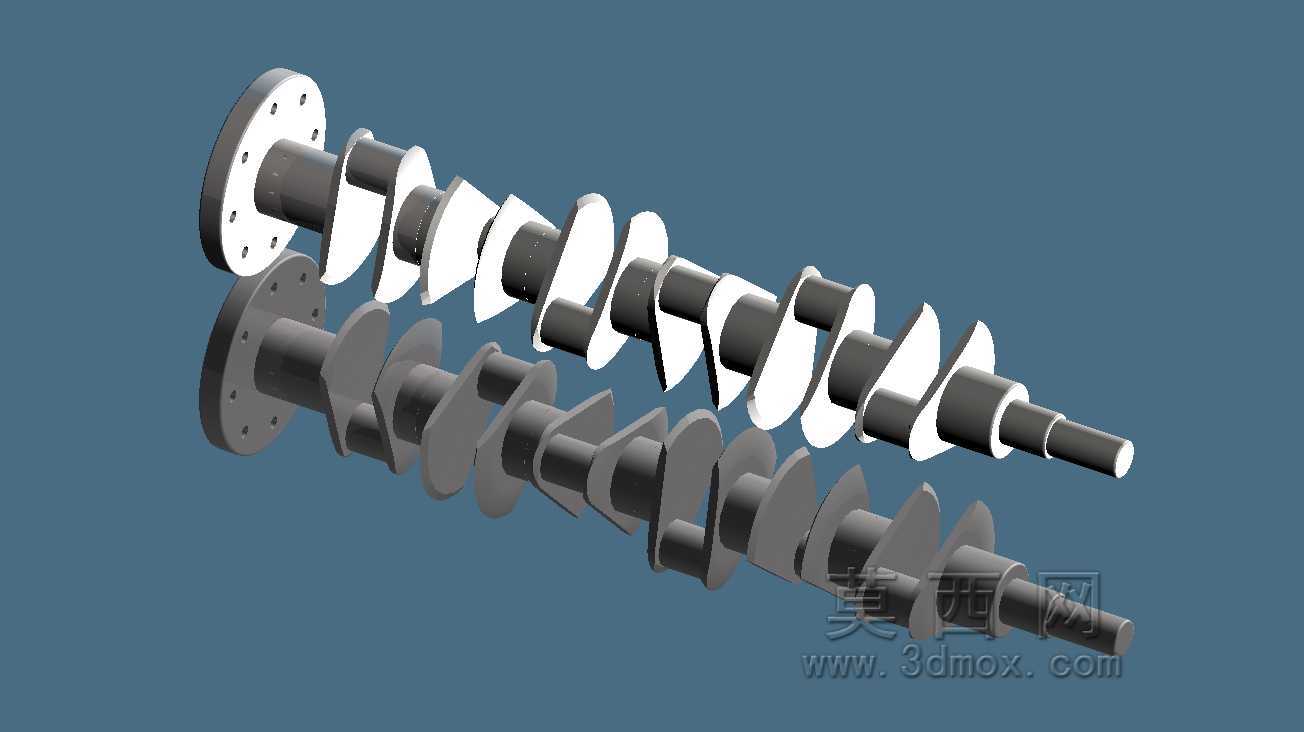

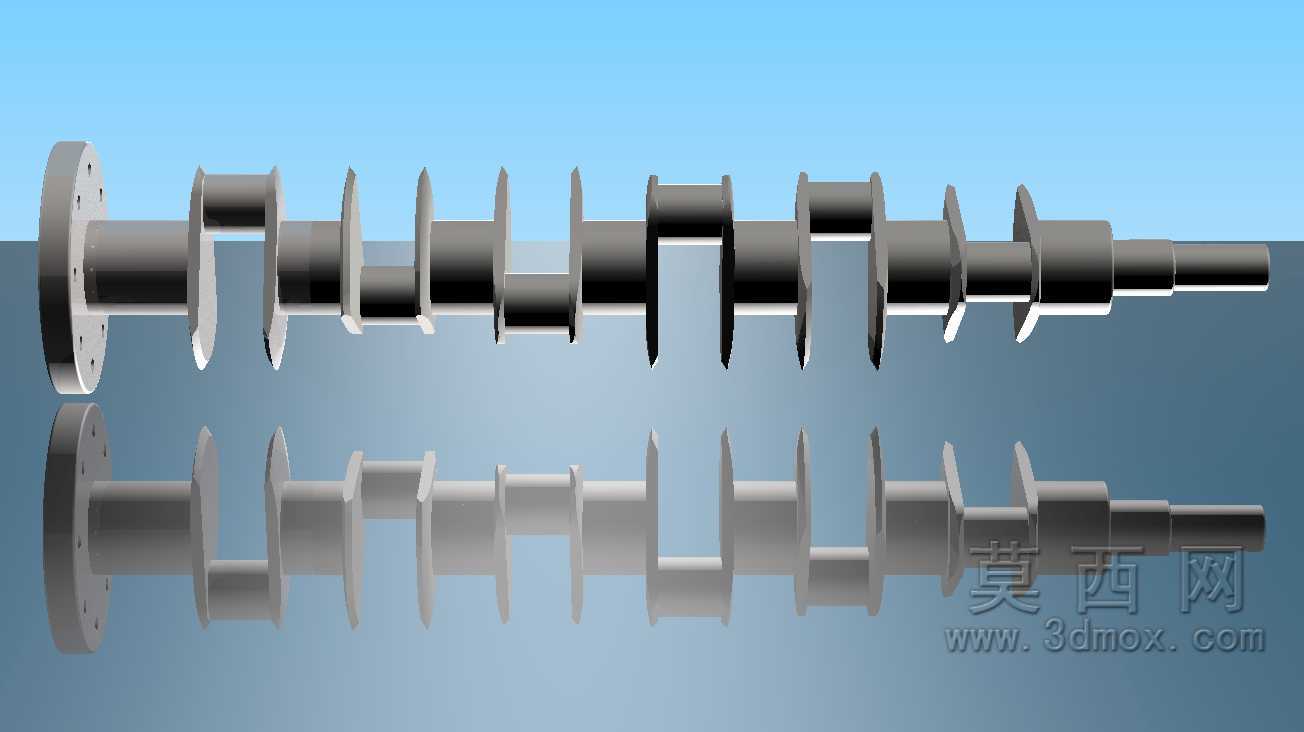

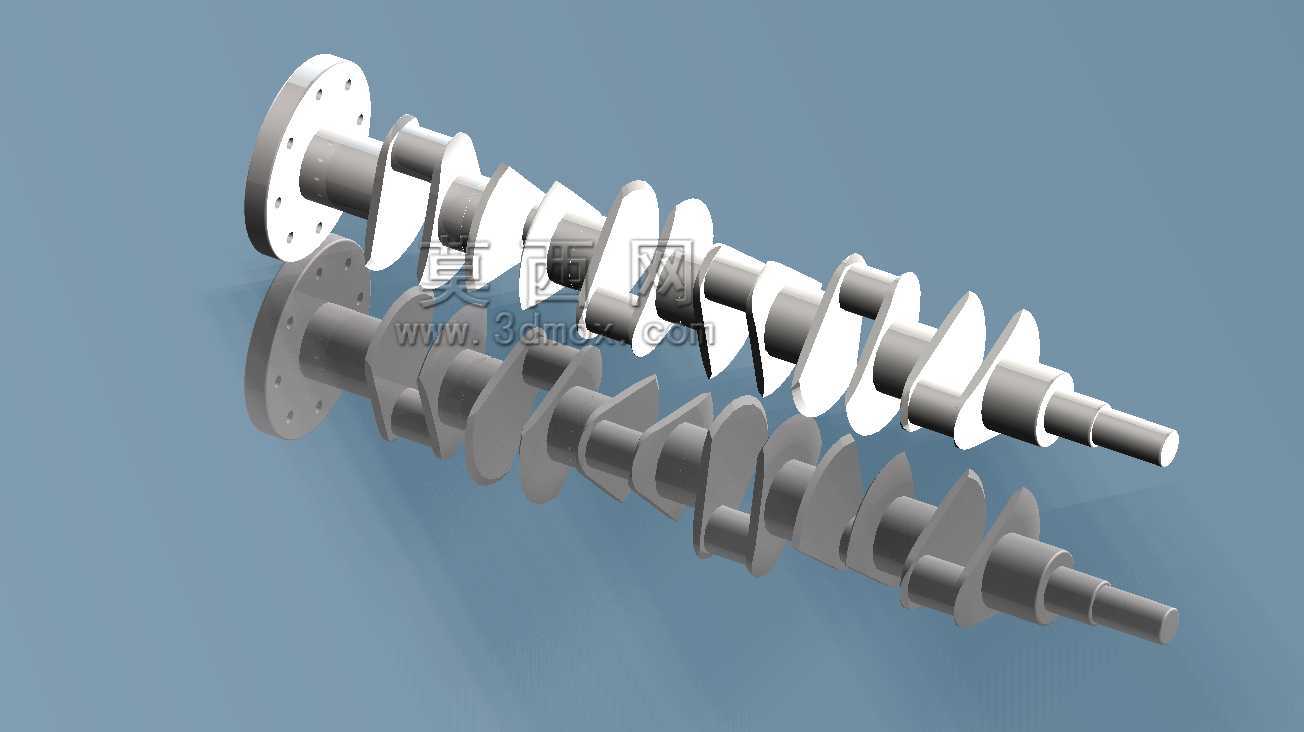

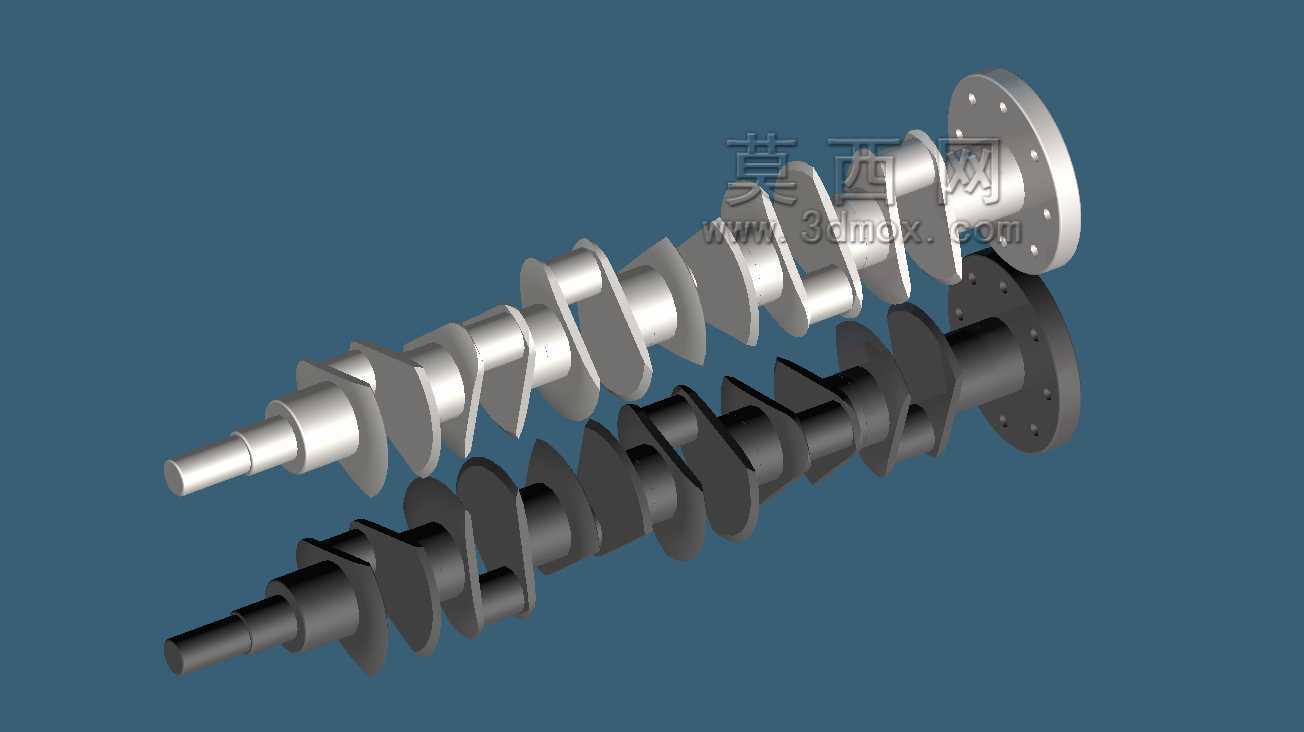

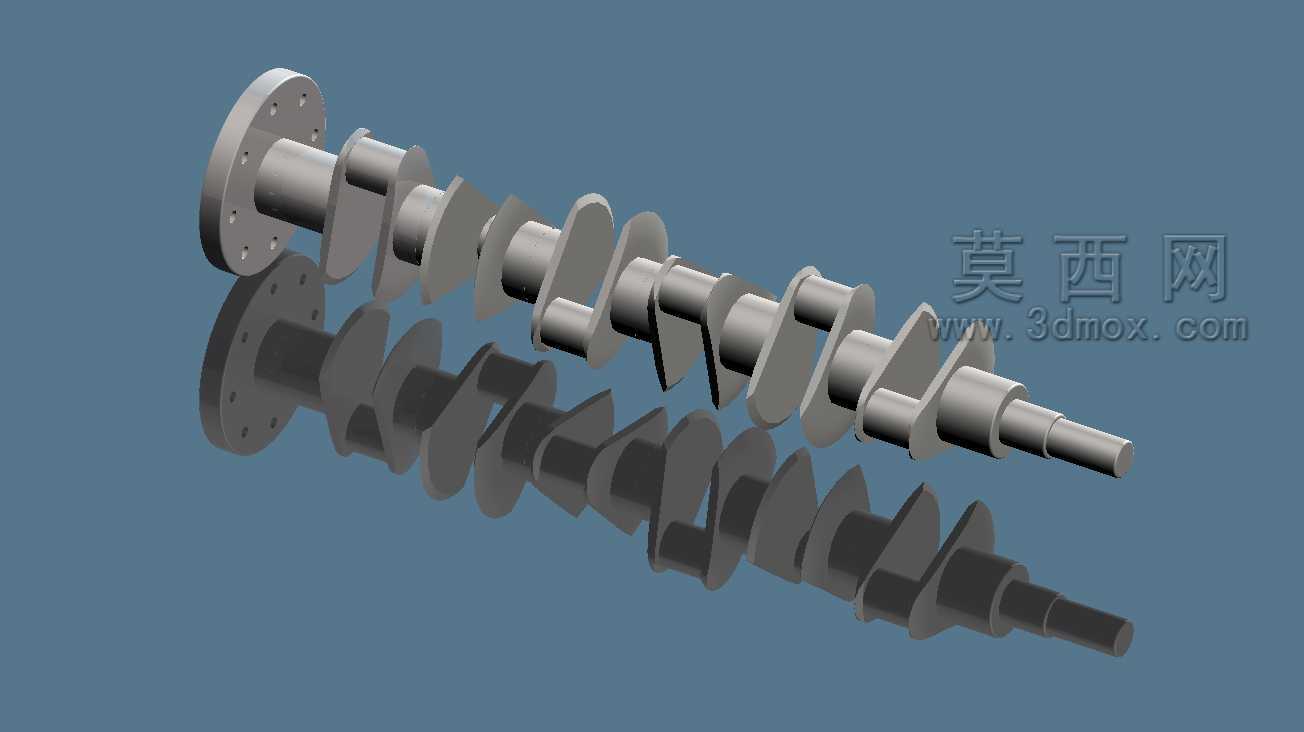

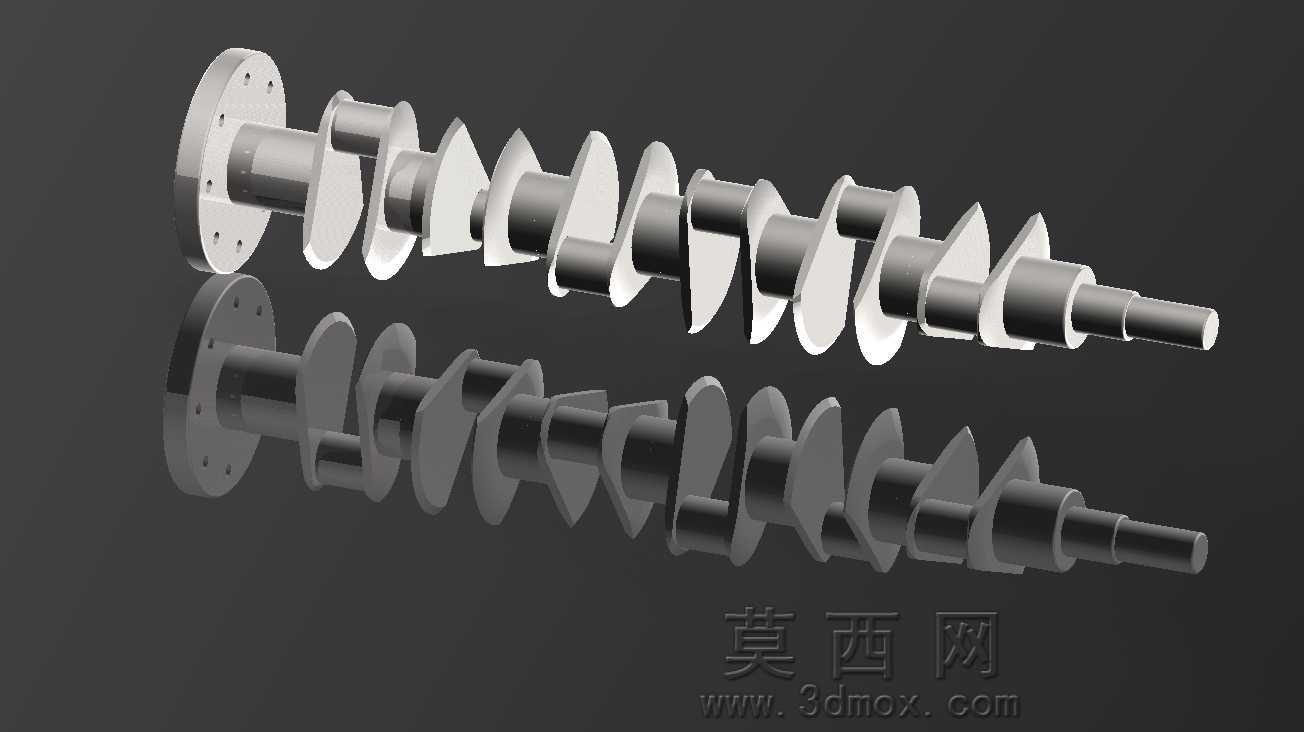

  在往复式动力设备的传动链路里,曲轴是承担运动形式转换的核心承载部件,这套组合式曲轴结构针对多缸内燃机的动力输出需求设计,可适配直列多缸机型的做功时序匹配要求,将活塞连杆组传递的往复直线推力转化为持续旋转扭矩,向外输出给传动系统,同时驱动配气机构、冷却润滑系统等附属部件同步运转。从实际装机场景来看,这类曲轴广泛应用在车用内燃机、固定式发电机组动力单元、小型工程机械动力头等场景,不同缸数的曲拐布置角度直接决定了整机的做功间隔均匀性,设计阶段需要结合缸数、点火顺序反复调整曲拐周向相位,保证运转过程中曲轴承受的交变载荷尽可能均匀分布,降低整机振动水平。这套结构采用整体锻造式主轴颈搭配分体式曲柄臂的组合设计,

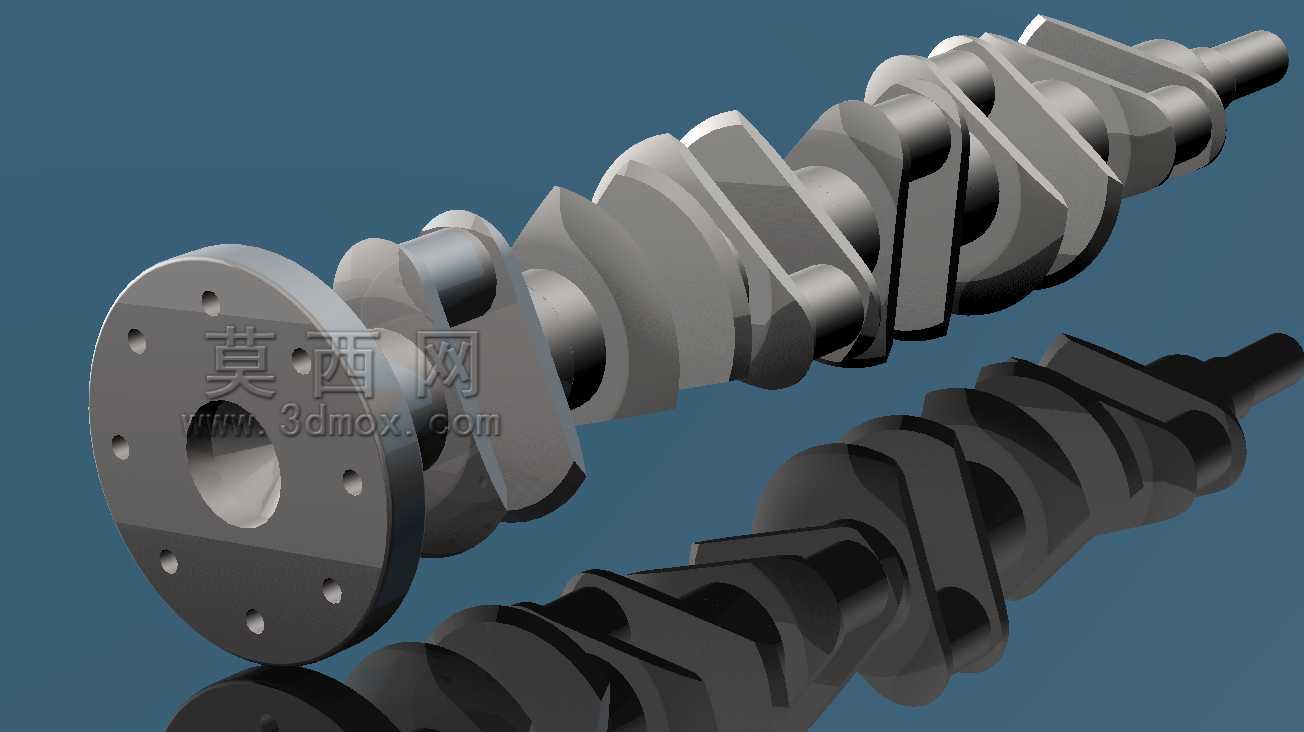

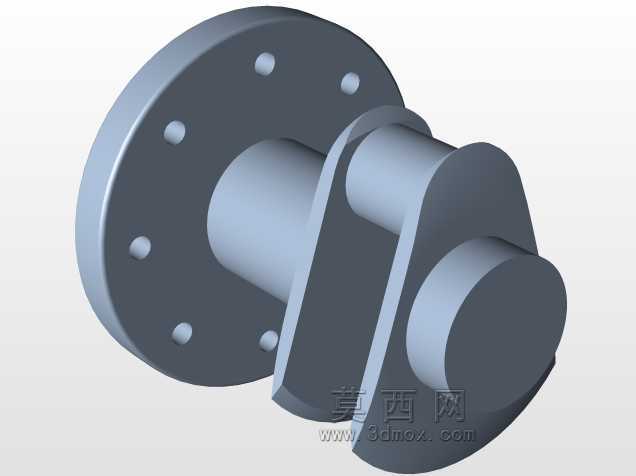

  主轴颈与曲柄臂之间采用过盈配合加定位销的连接形式,相比整体铸造曲轴,可在保证结构强度的前提下降低加工难度,针对不同功率等级的机型需求,可通过更换不同厚度的曲柄臂调整整体承载能力,无需重新开模制作整体毛坯,能有效缩短定制化机型的开发周期。从安装边界来看,曲轴两端的法兰盘分别承担动力输出与前端附件驱动的功能,输出端法兰采用均布螺栓孔设计,可匹配不同规格的飞轮连接盘,安装时需要保证法兰端面与主轴颈轴线的垂直度公差控制在0.02mm以内,避免飞轮运转时出现端面跳动引发的整机共振;前端轴颈预留有皮带轮、正时齿轮的安装位,轴颈处设计有挡油环结构,可配合曲轴箱油封防止润滑油泄漏。曲拐部分的连杆轴颈与主轴颈采用平行布置,

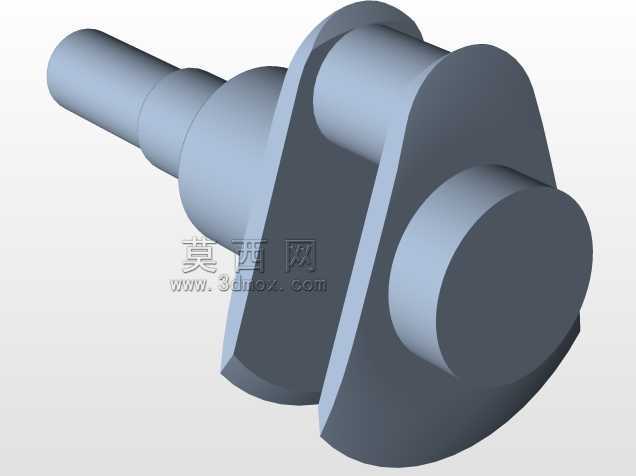

  每个连杆轴颈对应一组连杆安装位,轴颈表面设计有高频淬火硬化层,硬度可达HRC55-62,可承受连杆轴瓦传递的高频交变冲击载荷,轴颈内部钻有贯通的润滑油道,可将主油道送来的压力润滑油输送到每个连杆轴颈表面,建立稳定的油膜降低摩擦磨损。曲柄臂采用椭圆形截面设计,相比矩形截面可在相同转动惯量下降低结构重量,减少曲轴旋转时的不平衡量,每个曲柄臂的扇形配重块经过动平衡校准,可抵消连杆轴颈、连杆大头部分旋转时产生的离心力,将整机额定转速下的动平衡剩余不平衡量控制在规定范围内,避免高速运转时出现轴瓦偏磨、主轴振动超标的问题。设计过程中需要重点校核几个核心参数:首先是各轴颈的过渡圆角半径,圆角过小会引发应力集中,在交变载荷作用下容易出现疲劳断裂,

  圆角过大则会挤占轴瓦的安装宽度,降低轴承承载能力,需要结合轴颈直径、额定爆发压力反复优化圆角参数;其次是曲轴的轴向定位间隙,需要通过止推片将轴向窜动量控制在0.1-0.3mm之间,间隙过大会导致运转时曲轴前后窜动引发齿轮啮合异响,间隙过小则会在热胀状态下出现卡滞;另外还要考虑曲轴的扭转振动特性,针对额定转速区间内的扭转共振点,需要匹配对应的扭转减振器安装位,避免共振引发的曲轴断裂风险。从加工工艺角度来看,这套结构的主轴颈、连杆轴颈都采用同轴度统一基准加工,所有轴颈的圆柱度公差控制在0.005mm以内,表面粗糙度达到Ra0.8以下,可保证轴瓦配合面的贴合度,减少运转时的摩擦损耗。实际装机测试中,这套曲轴结构可承受最高12MPa的缸内爆发压力,额定转速区间覆盖1500-6000rpm,可满足不同功率段往复式动力设备的使用需求,在常规维护周期内,轴颈磨损量可控制在0.01mm以内,具备较好的长期运行可靠性。
