星型布局航空用径向活塞动力装置

　　在轻型通航飞机、早期活塞式军用战机以及部分小型通航旋翼飞行器的动力选型中，径向发动机凭借紧凑的星型布局，始终占据着特殊的应用位置。不同于直列、V型动力装置将活塞沿曲轴轴向排布的设计，这套径向动力结构将多组活塞组件围绕曲轴中心呈放射状均匀布置，能在极小的轴向空间内整合多缸做功单元，大幅压缩动力段的整体长度，对于机头空间局促、需要优化迎风面积匹配气动外形的航空器来说，这种布局的空间利用率优势是其他结构难以替代的。

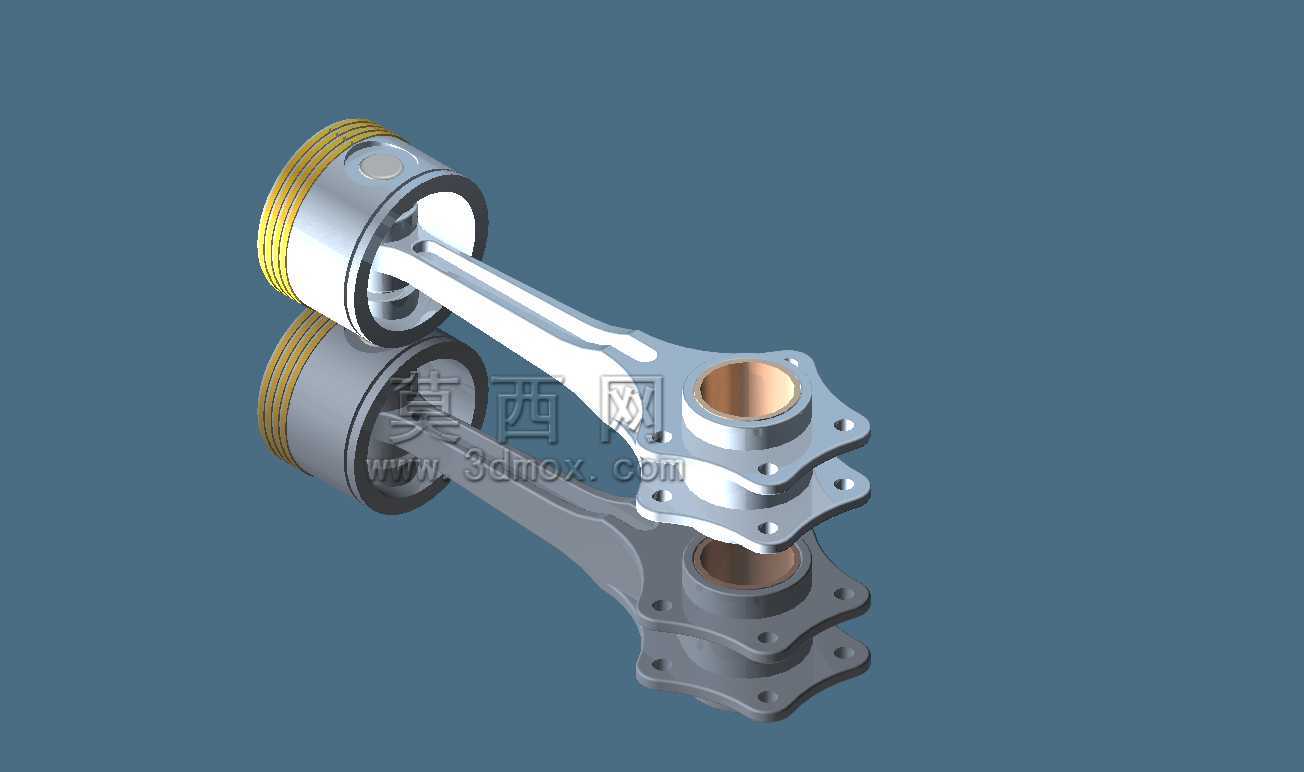

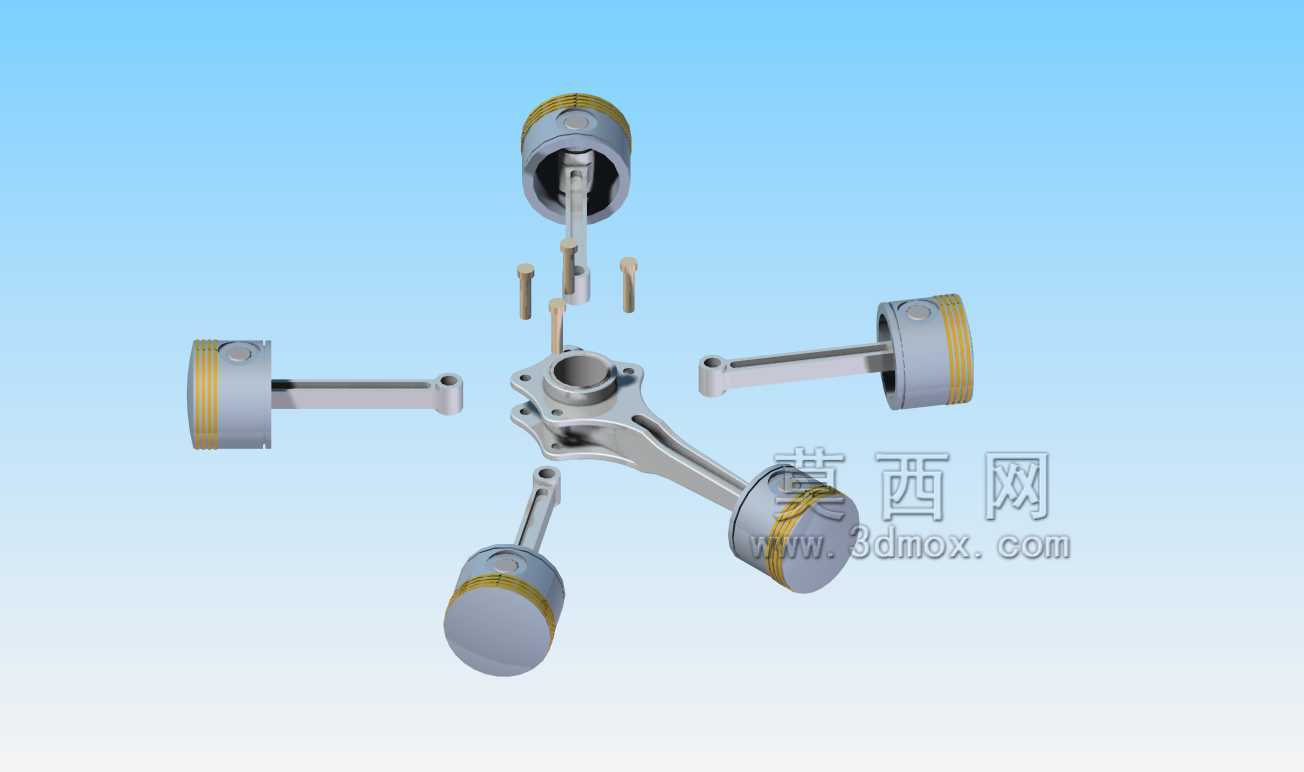

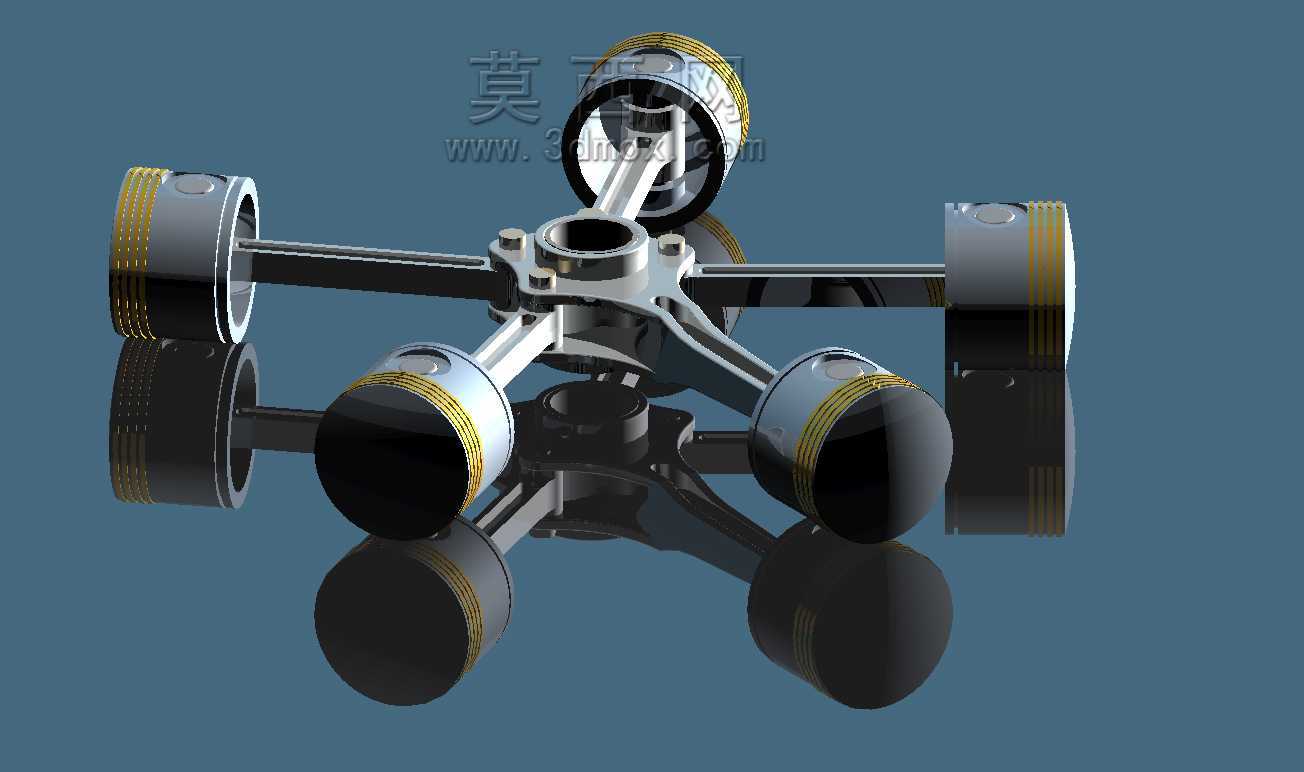

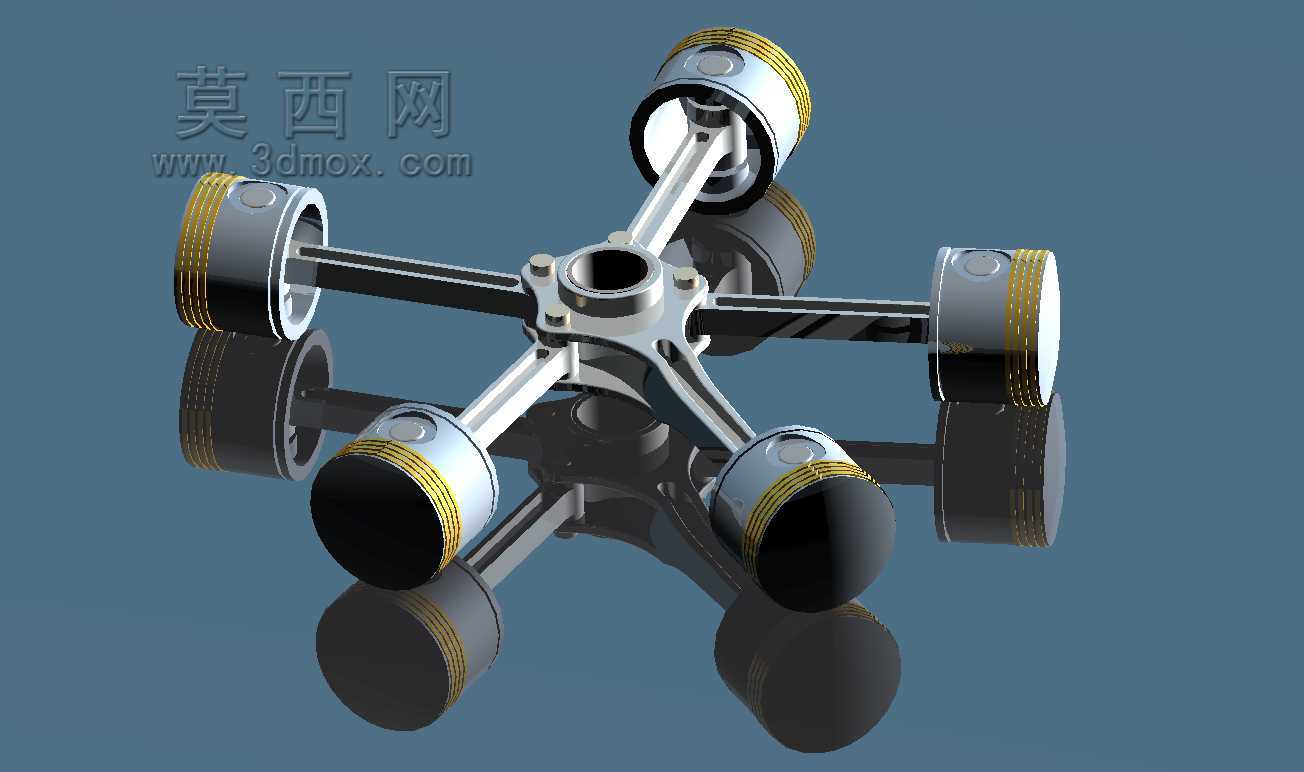

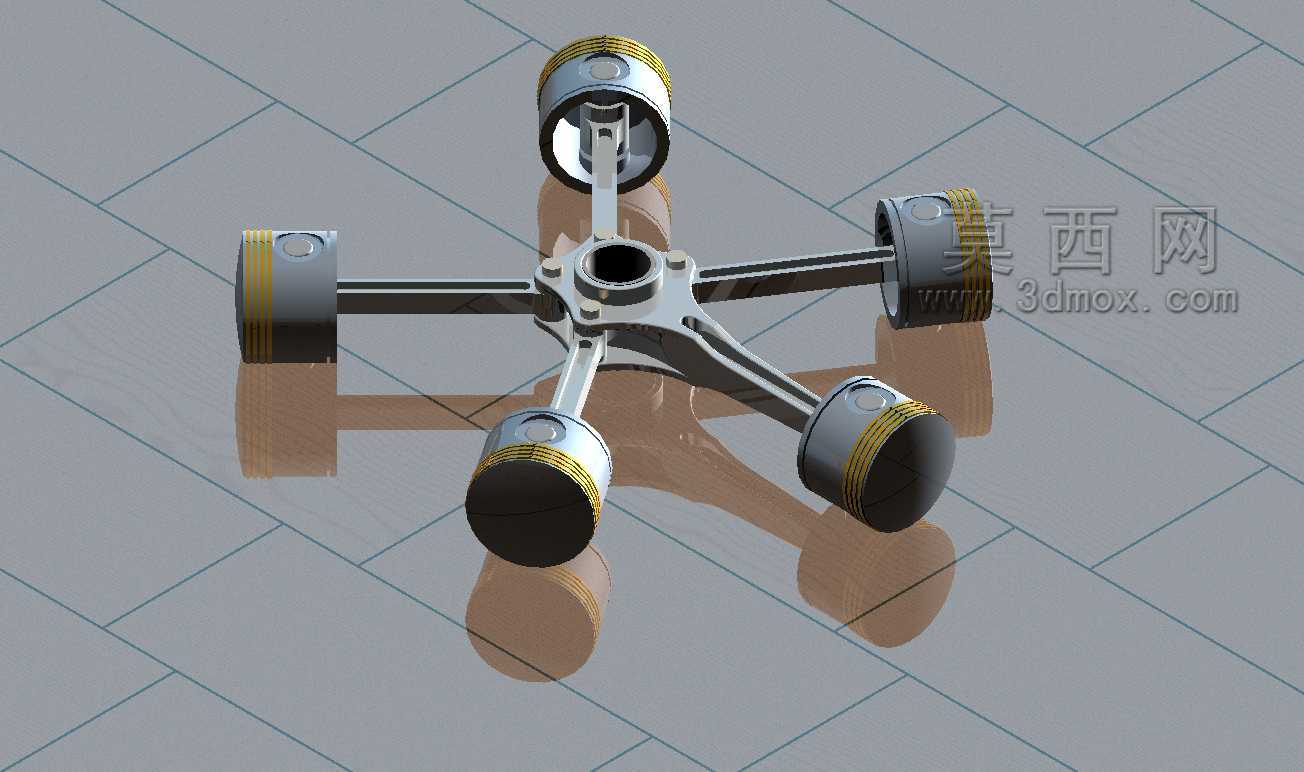

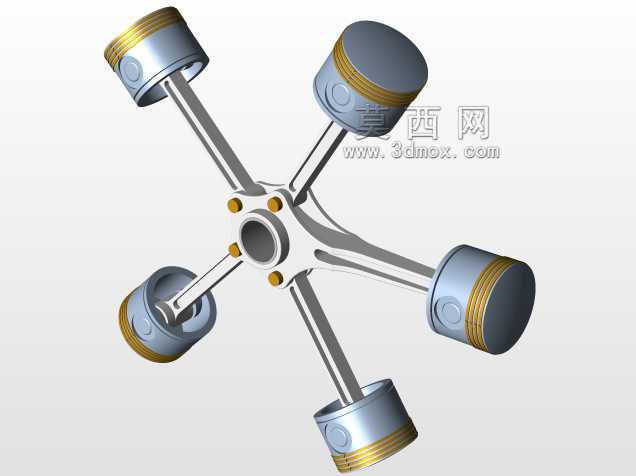

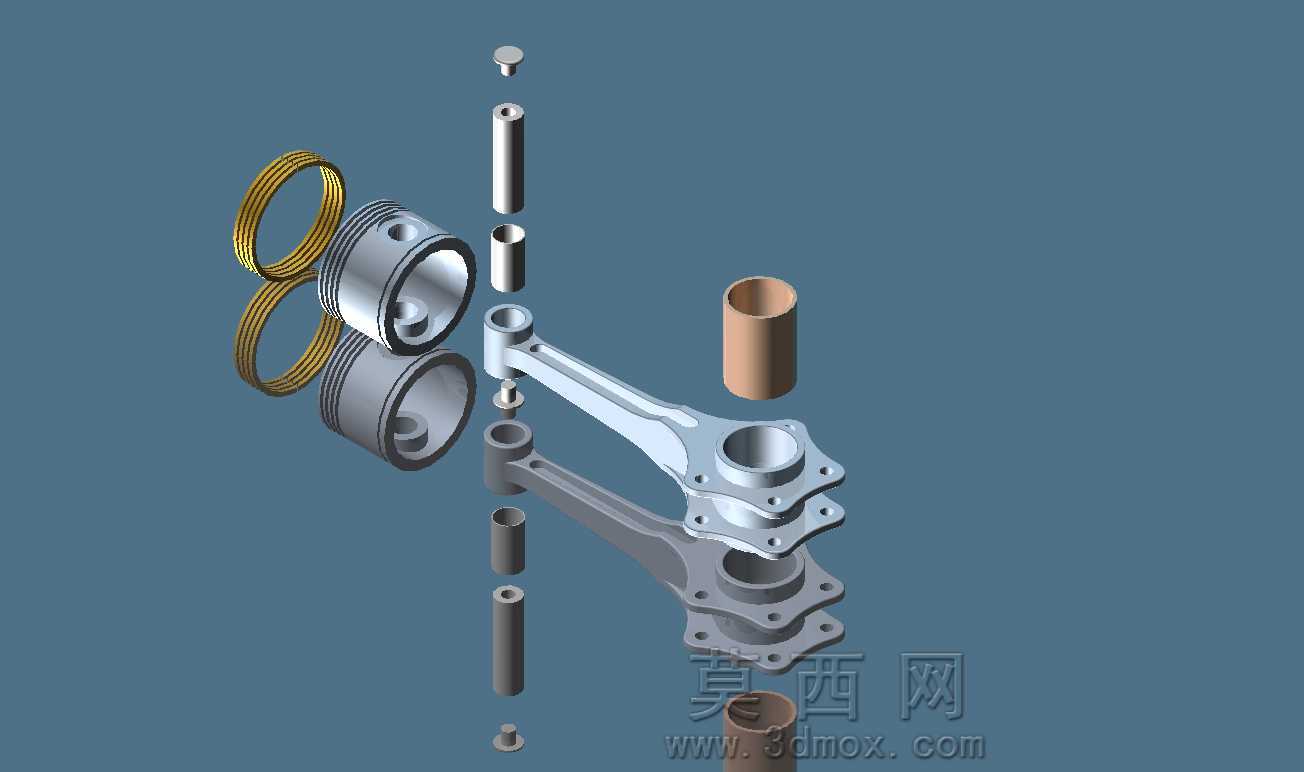

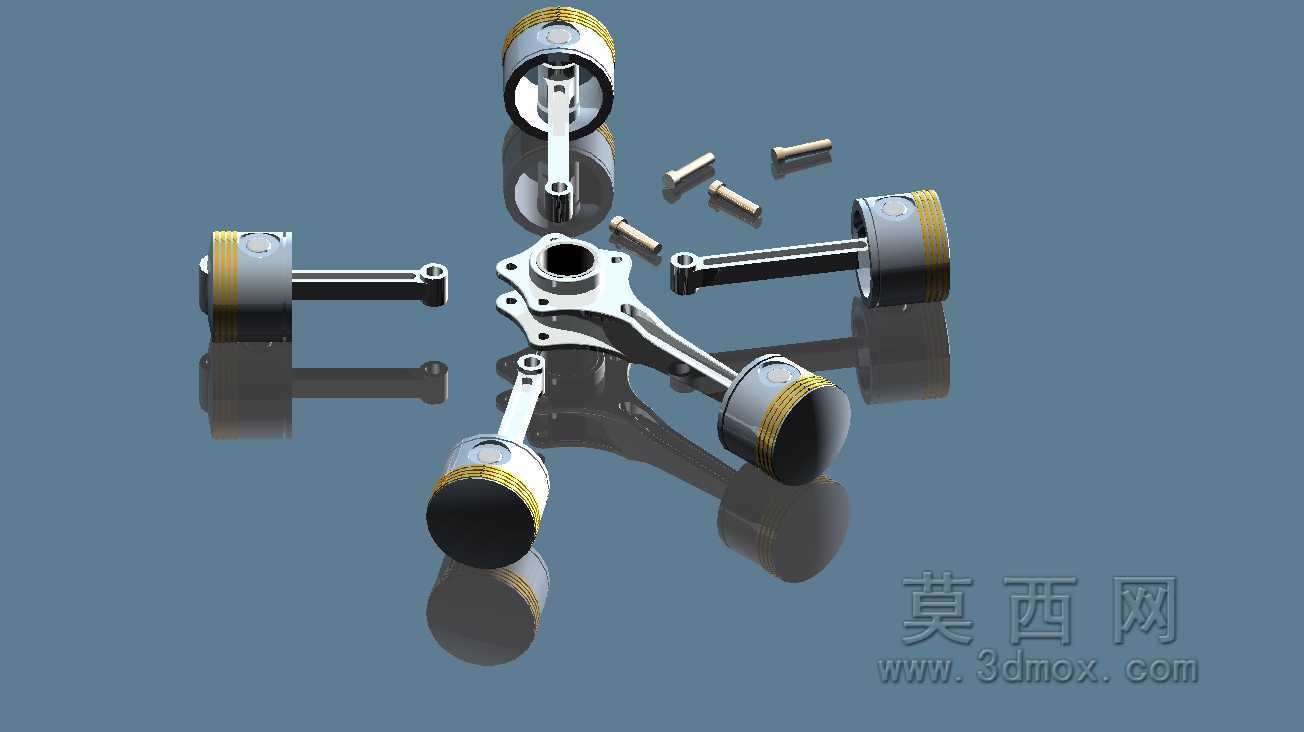

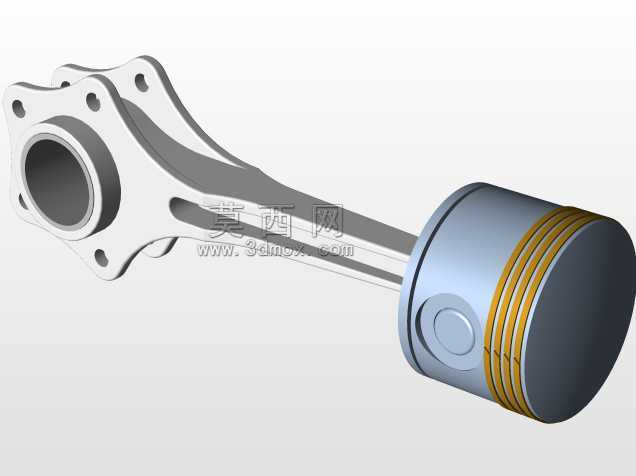

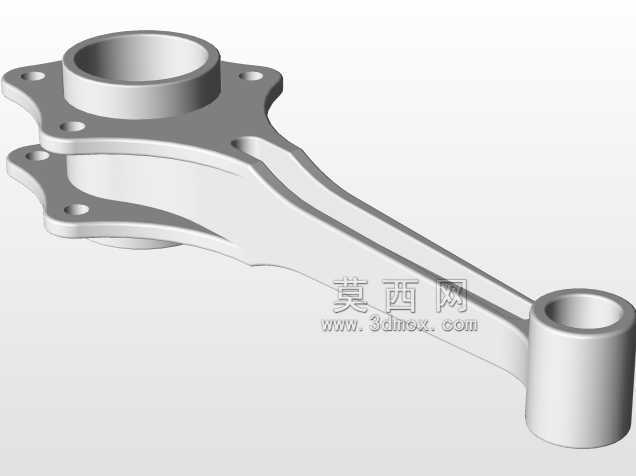

　　从实际做功逻辑来看，这套结构的动力传递路径经过了多轮工程迭代优化：所有活塞的往复推力并不直接作用于曲轴，而是通过中心位置的主连杆搭配铰接式副连杆完成力的传导，位于中心的主连杆直接与曲轴曲柄销连接，其余各缸的连杆则通过铰接点固定在主连杆的凸缘上，这种设计既避免了多连杆同点连接带来的曲柄销应力集中问题，也能保证各缸活塞的运动相位精准匹配做功顺序，让各缸的点火间隔保持均匀，大幅降低动力输出的脉动幅度。实际运行中，活塞沿气缸轴线做往复直线运动，通过连杆将燃气推力转化为曲轴的旋转扭矩，配合均匀分布的缸体布局，曲轴每旋转一周即可完成多个缸体的做功循环，低速扭矩输出特性远优于同排量的直列结构，非常适合航空器起飞阶段需要大推力、低转速的工况需求。

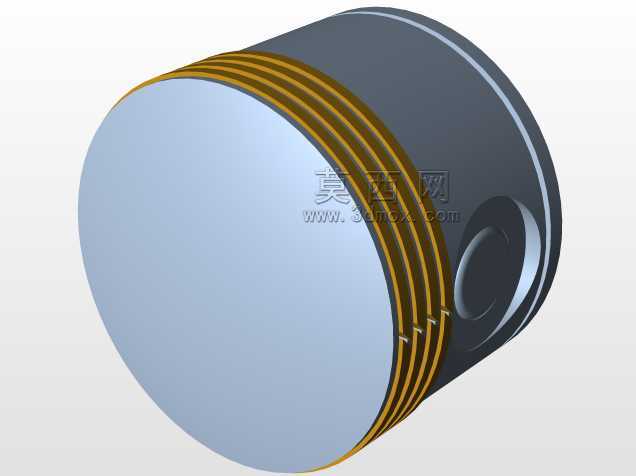

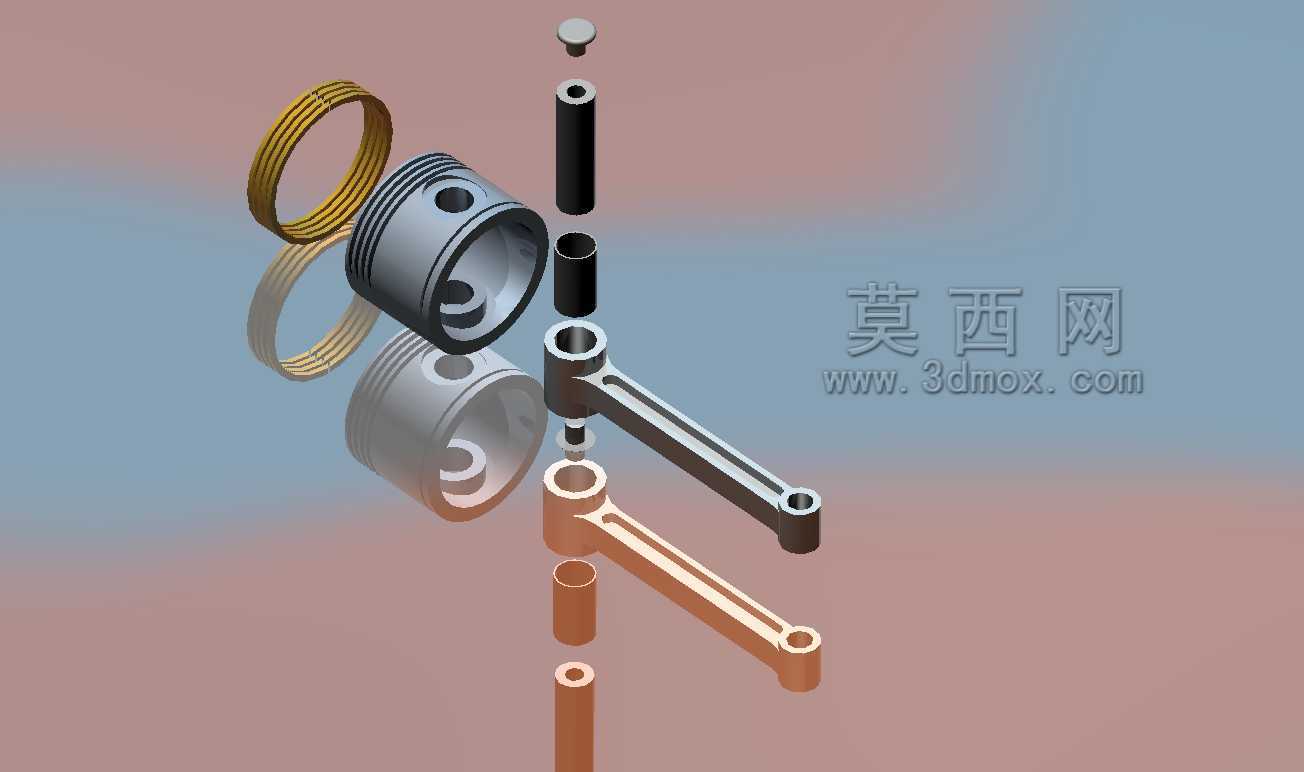

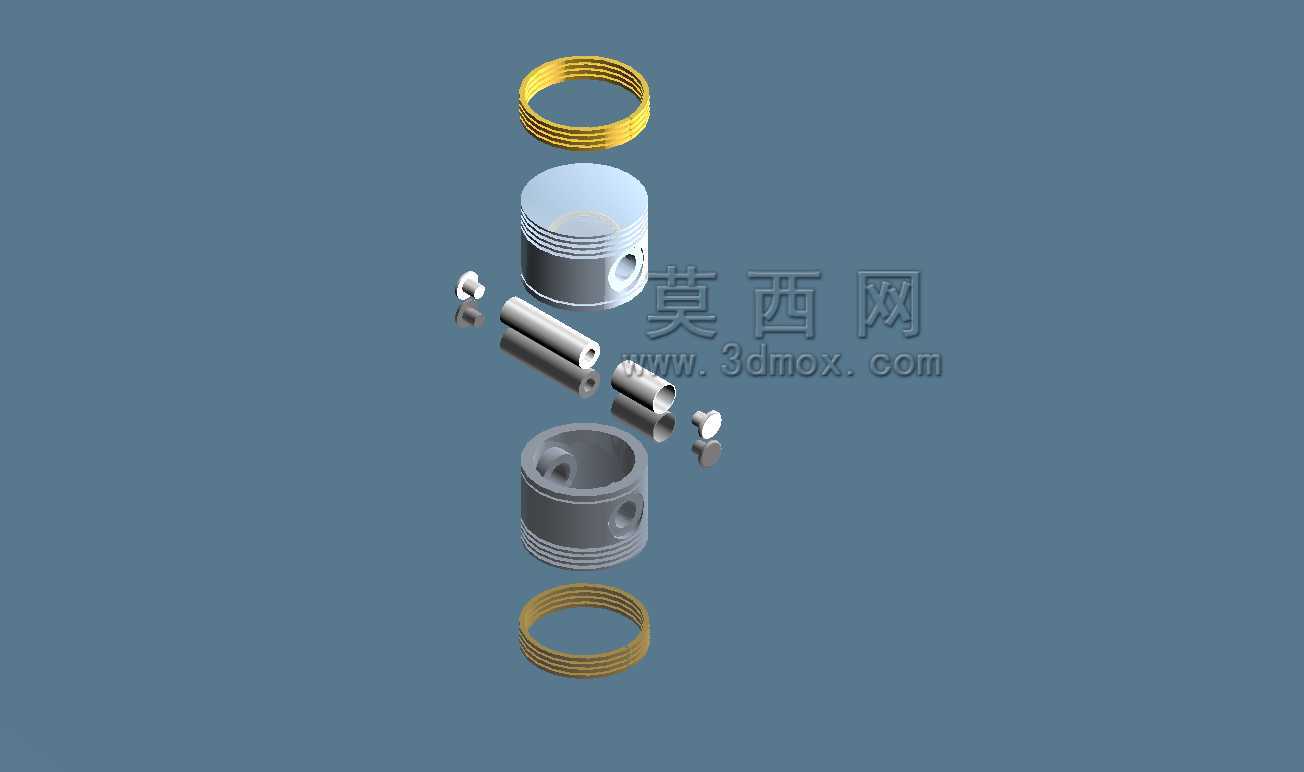

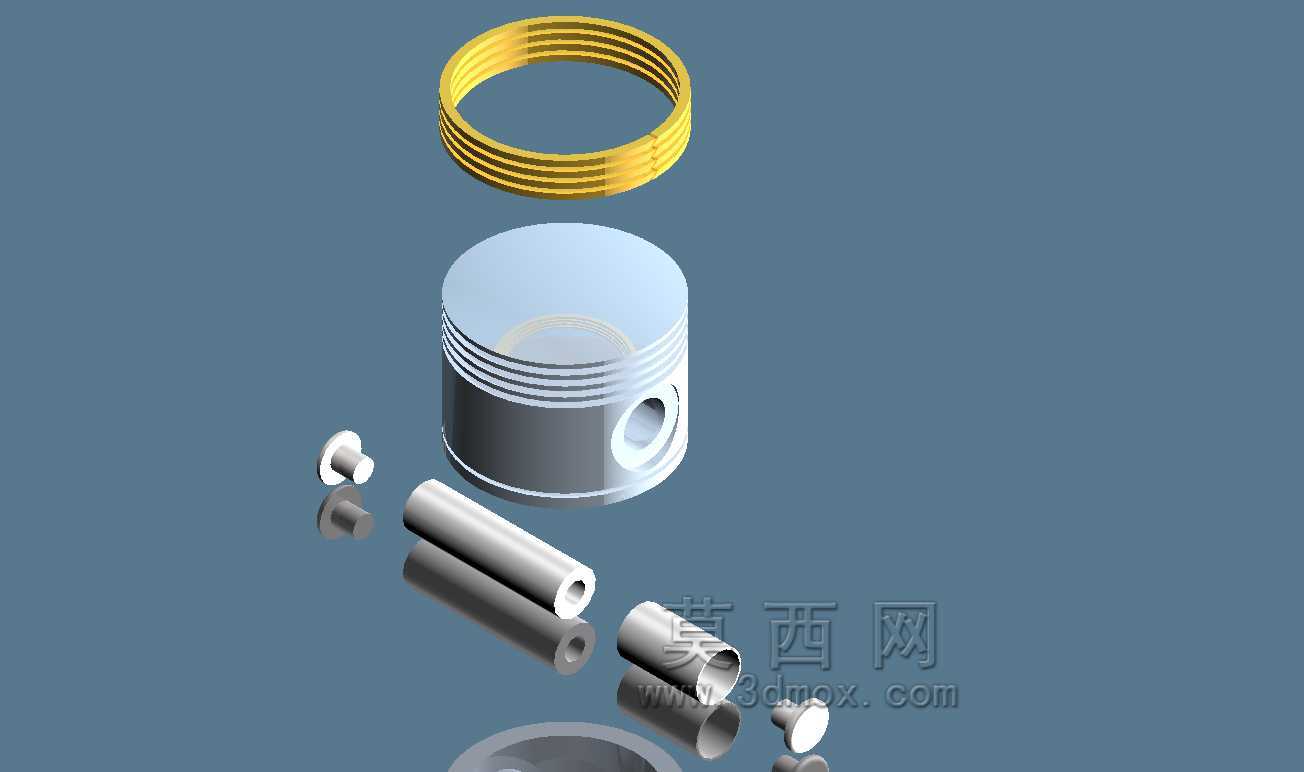

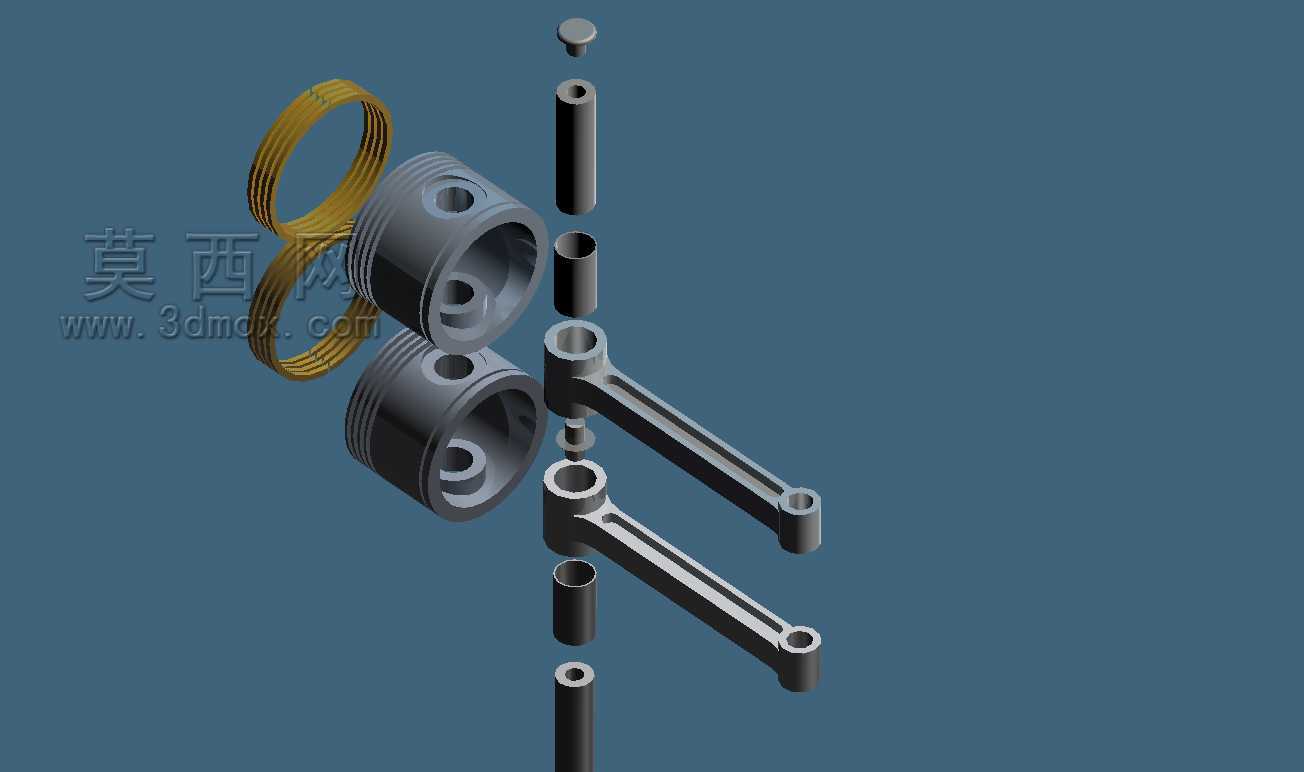

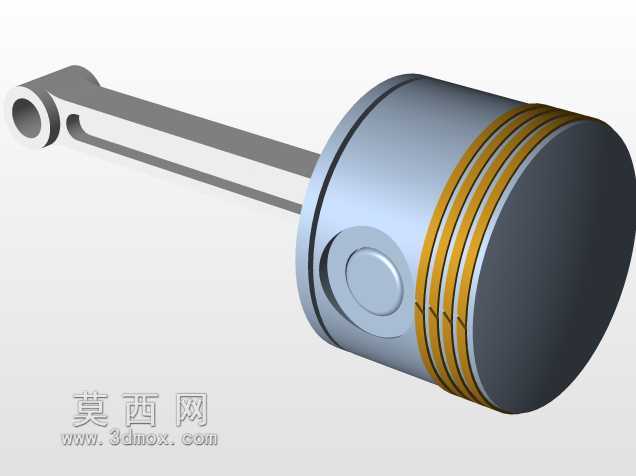

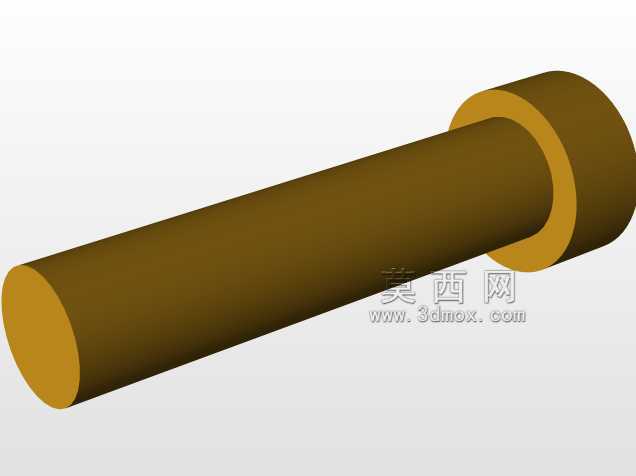

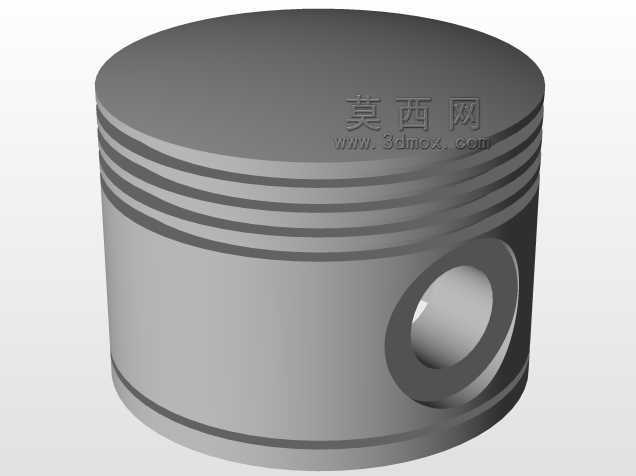

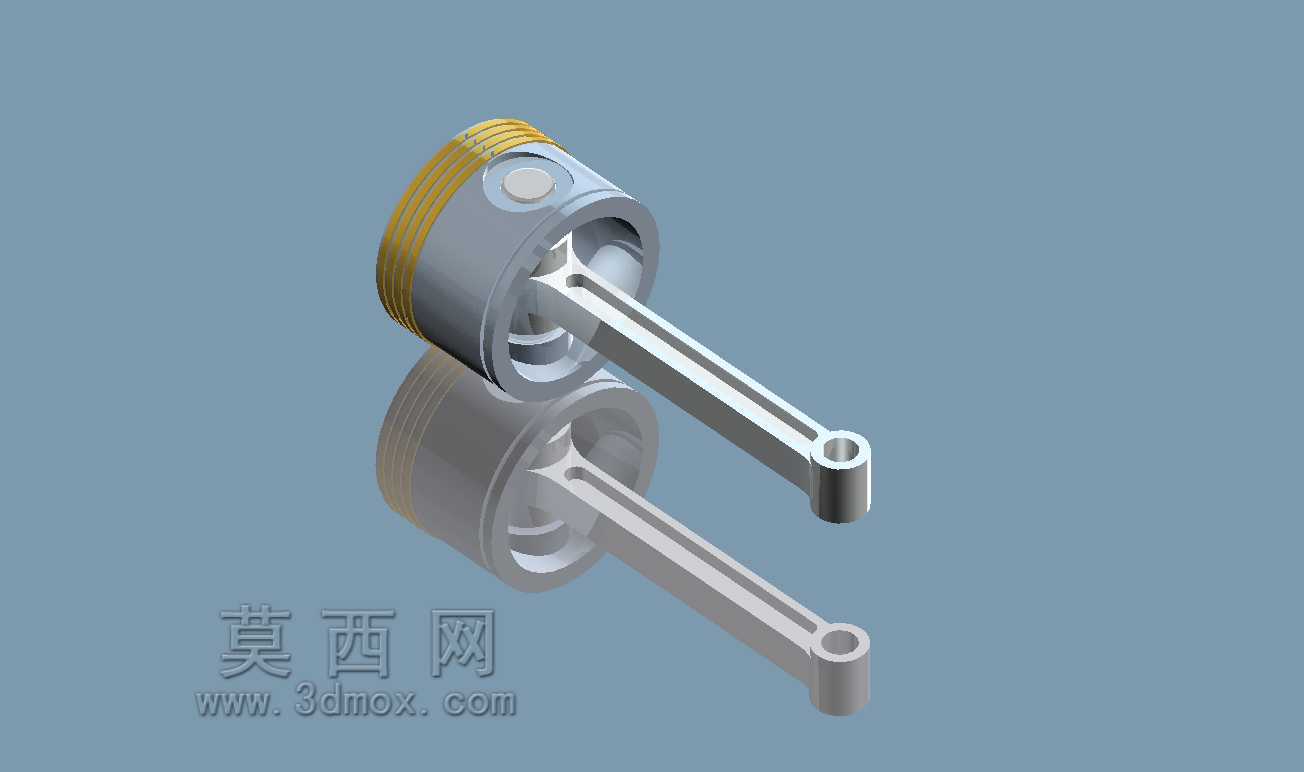

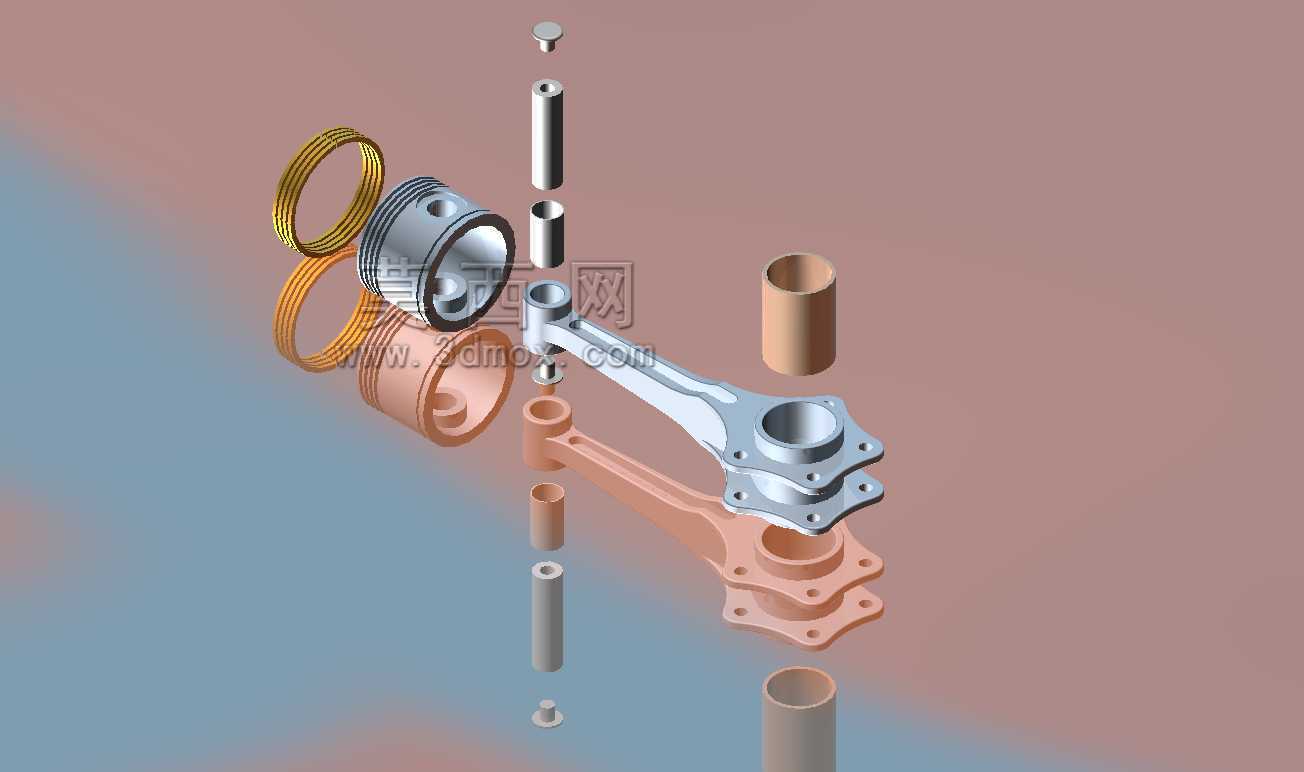

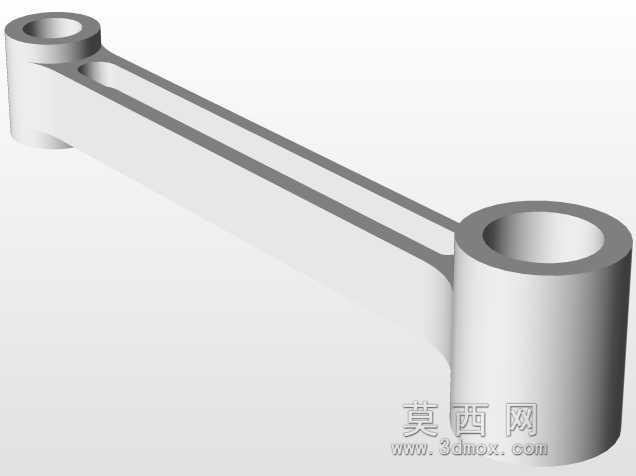

　　在结构设计层面，这套径向动力装置的每一处细节都围绕航空场景的可靠性要求展开。活塞部分采用了多道环槽设计，分别适配气环与油环的安装，气环负责密封燃烧室的高压燃气，避免做功过程中燃气下窜至曲轴箱影响润滑效果，油环则负责刮除气缸壁上多余的润滑油，防止机油进入燃烧室造成积碳与烧机油问题。活塞销采用全浮式设计，工作状态下可在活塞销座与连杆小头衬套之间自由转动，让磨损均匀分布在销体整个表面，延长核心部件的使用寿命。连杆部分采用了工字形截面设计，在保证足够抗拉、抗压强度的前提下，尽可能降低连杆自身的往复运动质量，减少曲轴旋转过程中的惯性载荷，降低整机振动水平。中心的曲轴采用整体锻造结构，曲柄臂上设置有平衡配重，用于抵消活塞与连杆往复运动产生的一阶、二阶惯性力，让整机运行更平稳，减少对航空器机身结构的振动传递。

　　从安装边界与外形尺寸来看，这套径向发动机的整体轮廓呈规则的圆柱状，最大外径由最外侧活塞的运动止点决定，轴向尺寸仅相当于单排缸体的厚度加上前后端盖的安装空间，相比同排量直列发动机能缩短60%以上的轴向长度，非常适合前置后推或者机头牵引式的航空器布局。安装接口集中在中心曲轴的前端与后端，前端可直接连接螺旋桨驱动法兰，后端预留有附件机匣的安装位置，可整合发电机、机油泵、燃油泵等附属部件的安装位，不需要额外设计复杂的传动结构来驱动附件。缸体部分采用散热片一体化设计，适配航空场景下的风冷散热需求，飞行过程中迎面而来的气流可直接吹过各缸的散热片，带走做功产生的热量，不需要设计复杂的水冷管路与散热器，进一步降低动力系统的整体重量与故障点。

　　在实际维护场景中，这种径向布局的结构也具备独特优势：每一组气缸与活塞组件都独立暴露在整机外侧，不需要拆解整机结构即可完成单缸的火花塞更换、气缸密封性检查、活塞环状态检测等维护操作，对于野外作业、保障条件有限的通航作业场景来说，这种易维护性大幅降低了动力系统的运维成本。同时，由于各缸围绕中心对称布置，整机的重心恰好落在曲轴中心轴线上，动力安装时不需要额外设计配重结构来平衡重心，能简化航空器的重心配平工作，提升飞行操控的稳定性。

　　需要注意的是，这套结构的润滑系统设计需要匹配径向布局的特殊需求，由于气缸呈放射状分布，停机状态下部分气缸的活塞会处于曲轴下方位置，润滑油容易顺着气缸壁流入燃烧室，因此在启动前需要手动盘车数圈，刮除燃烧室内积存的机油，避免启动时出现液击问题损坏活塞与连杆。同时，铰接式连杆的铰接点需要设置独立的润滑油道，保证高转速运行下铰接销的润滑充足，避免出现干磨造成的结构失效。
