英格索兰ZAW系列悬挂式气动平衡器流量控制手柄

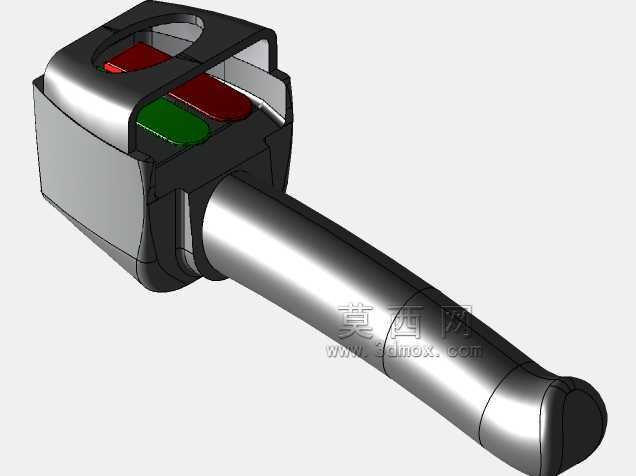

　　在汽车总装线的发动机吊装工位、家电制造的重型部件移载工位、精密加工车间的工件上下料环节，这类悬挂式气动平衡器的流量控制部件，是操作人员直接交互的核心操控单元，直接决定了负载移载过程的操控精度与作业安全。不同于地面放置的操控装置，悬挂式的安装形态决定了该部件需要随平衡器的吊具一同随负载移动，全程跟随操作人员的手部动作完成流量调节，因此在设计阶段首先要考虑的就是长时间握持的操作疲劳度问题。从结构形态来看，该操控部件采用长柄式握持设计，握持段做了符合人体手部抓握的曲面过渡，表面没有尖锐棱角，操作人员单手握持时，掌心与柄部的贴合度较高，即使连续数小时进行吊装对位操作，也不会因为局部应力集中产生明显的不适感。操控端的壳体采用半包式结构，

　　将核心的阀组控制元件完全包裹在内部，仅露出操作按键的触发面，这种设计一方面可以避免车间内的焊渣、切削液、灰尘等杂质进入阀组内部造成卡滞，另一方面也能在部件意外与工位周边的工装、工件发生磕碰时，保护内部的气路元件不受损坏。按键区域采用红绿两色的区分设计，对应不同的气路通断逻辑，操作人员不需要低头查看按键标识，仅凭视觉余光或者长期操作形成的肌肉记忆，就能快速区分上升、下降的控制按键，在需要精准对位的装配场景下，这种清晰的功能分区可以大幅降低误操作的概率。从安装边界来看，该操控部件的柄部末端预留了标准的气路接口与安装连接位，可以直接与ZAW系列气动平衡器的垂直吊管进行对接，不需要额外制作转接安装板，

　　对接完成后整体的外轮廓不会超出吊具的旋转半径范围，在吊具随平衡器横移、旋转的过程中，不会与周边的线体护栏、工装夹具发生干涉。气路设计上，该部件内部的流道做了平滑过渡处理，没有直角急转弯的结构，压缩空气通过时的压力损失可以控制在较低水平，保证流量调节的线性度，操作人员按动按键的行程变化，可以直接对应输出气压的线性调整，进而实现负载上升、下降速度的无级控制，在吊装精密易碎部件时，可以通过细微的按键按压力度变化，把负载的移动速度控制在毫米每秒的级别，避免因为速度突变造成工件磕碰损伤。考虑到车间作业环境的复杂性，该操控部件的外壳材料选用了耐冲击、耐油污的工程塑料，金属握持段做了表面硬化处理，长期接触操作人员手上的汗液、

　　车间内的油污也不会出现锈蚀或者表层脱落的问题，日常维护只需要定期清理按键缝隙的积尘，检查气路接口的密封性即可，不需要复杂的拆解保养。在实际的工位适配中，该部件的整体重量控制在合理区间，不会因为自身重量过大增加平衡器的额外负载，也不会因为重量过轻导致操作时没有握持实感，操作人员手部施加轻微的力度就能完成按键触发，同时按键的复位弹簧力度经过调校，不会因为误触碰就触发气路动作，只有达到设定的按压力度才会输出控制信号，避免作业过程中因为肢体意外碰到按键造成负载异动。不同于电控式的操控手柄，气动式的流量控制结构不需要布设额外的控制线缆，仅通过气路就能完成动力传输与控制信号的传递，在存在焊接电磁干扰的车间环境下，也不会出现信号紊乱的问题，作业稳定性更有保障。
