剖面配套DRI-C杜伦式安装固定支架结构

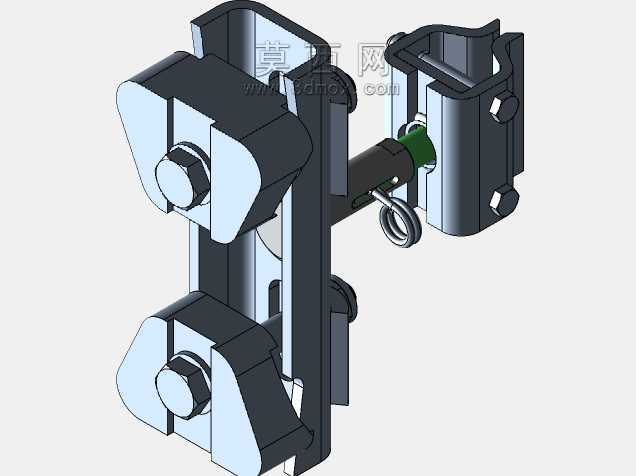

　　这类支架结构常应用在轨道交通沿线接触网配套、工业管线架空布设、户外设备侧装固定的场景中，核心作用是在两个存在安装面落差、需要预留横向调节余量的构件之间，形成稳定的刚性连接，同时允许安装过程中根据现场实际对位情况做小范围的位置微调，避免硬对接带来的装配应力累积。从结构组成来看，整套构件包含主承载立板、两组对称布置的压紧夹块、穿装锁紧螺栓、横向连接销轴、防脱开口销以及侧装适配卡座，每个部件的功能边界划分清晰，没有冗余的结构设计。主承载立板采用折弯成型的板材结构，折弯边既提升了单板的截面惯性矩，避免长期受载后出现板面翘曲变形，同时折弯形成的导向槽刚好为上下两组夹块提供滑动导向，夹块与立板接触面做了贴合度匹配，锁紧时不会出现偏载打滑的情况。

　　上下夹块的压紧面设计为带斜度的贴合面，能够适配不同厚度的被夹持型材，不管是矩形管、角钢还是带棱的安装轨，都能通过螺栓锁紧形成足够的静摩擦力，保证连接后不会出现沿夹持方向的滑移。横向伸出的连接销轴一端穿过立板上的预制孔，通过轴肩做轴向定位，另一端插入侧装卡座的安装孔内，销轴末端的径向孔内穿装开口销，防止销轴在设备运行振动过程中脱出，侧装卡座同样采用夹式结构，通过自带的两个锁紧螺栓抱紧在另一侧的柱状或轨状安装基面上，卡座与销轴之间预留了微小的转动间隙，能够抵消安装基面之间存在的小角度偏差，避免装配时出现别劲的情况。设计过程中优先考虑了现场安装的便捷性，所有锁紧件都采用标准外六角螺栓，不需要特殊工具就能完成装拆，

　　夹块与立板之间没有采用焊接固定的方式，而是通过滑动装配，能够根据被夹持构件的实际宽度自由调整上下夹块的间距，适配一定尺寸范围内的不同安装对象，减少了同场景下需要配备的支架规格数量。安装边界方面，主立板的厚度根据承载等级做了匹配，夹持状态下夹块的伸出长度不会超过立板侧边的安全范围，避免与周边其他管线或构件发生干涉，横向销轴的伸出长度可以根据两个安装基面之间的跨距做适配调整，只要保证销轴插入卡座的深度满足锁紧要求即可，不需要额外做裁切加工。实际使用中，这类支架不需要在被夹持的主构件上打孔，不会破坏原有构件的结构强度，通过夹紧力就能实现可靠固定，非常适合在后期加装设备、改造现有管线的项目中使用，避免了动火钻孔带来的施工风险。

　　结构上所有的棱角位置都做了小倒角处理，既避免安装过程中划伤施工人员，也能减少应力集中点，提升构件的疲劳寿命，在长期受振动载荷的工况下，不会在棱角位置出现裂纹扩展的问题。防脱开口销采用标准不锈钢件，在户外潮湿或有腐蚀的环境下也不会出现锈死的情况，后期维护拆卸时不需要破坏性拆除。整套支架的受力传递路径非常直接，侧装卡座承受的载荷通过销轴传递到主立板，再通过上下两组夹块均匀分散到被夹持的主基面上，没有应力集中的薄弱环节，只要按照规定的扭矩锁紧螺栓，就能达到设计要求的承载能力，不会出现局部过载变形的问题。针对不同的使用场景，只需要调整主立板的厚度、夹块的夹持范围以及销轴的直径，就能适配不同的载荷等级，核心结构不需要做大幅改动，具备很好的系列化拓展基础。
