型材干燥装置密封端盖结构设计

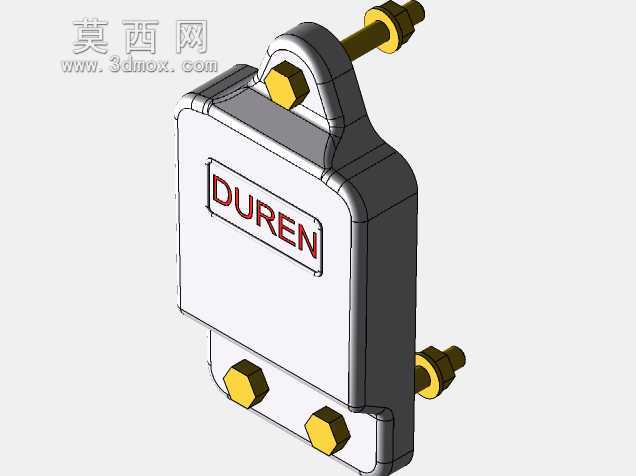

　　该部件为型材干燥工况配套的密封端盖结构，主要应用在工业型材干燥处理线的腔体端部，承担腔体密封、介质隔离以及外部管路对接的功能，在型材表面干燥、除湿处理的连续生产设备中，这类端盖直接决定干燥腔体的密闭性能，避免腔体内的干燥热风外泄或是外部潮气侵入，影响型材的干燥处理效果。从结构设计来看，端盖主体采用方正的盒式壳体结构，壳体边缘做了圆弧过渡处理，既可以减少安装过程中的磕碰划伤，也能降低应力集中风险，提升壳体的结构强度，在长期受腔体内微正压作用的工况下，不会出现边缘变形导致的密封失效问题。壳体正面预留了标识安装位，可直接压印或粘贴设备标识，方便现场运维人员快速识别设备所属工位与介质流向。端盖顶部设置了一体式的吊装挂耳结构，

　　挂耳处做了加厚处理，在设备安装或是后期检修拆卸时，可直接通过吊具勾挂该位置完成端盖的移位，不需要额外焊接吊点，避免焊接应力对壳体密封性能造成破坏。端盖的紧固件布局经过针对性优化，顶部、底部以及侧部分别布置了外伸的螺栓安装柱，安装柱与壳体为一体化结构，每个安装柱都配套了六角锁紧螺母与密封垫圈，安装时螺栓从腔体侧穿入，通过外侧的螺母锁紧，这种外装式的锁紧结构，不需要在端盖壳体上加工内螺纹，既降低了壳体的加工难度，也避免了螺纹孔处出现密封渗漏的隐患，同时螺栓的受力方向与腔体内部压力方向一致，锁紧状态更稳定，长期运行不易出现松动。在安装边界设计上，端盖的贴合面做了精加工平面处理，平面度控制在合理公差范围内，

　　安装时配合密封垫片即可实现与干燥腔体端面的紧密贴合，不需要额外涂覆密封胶，后期拆卸维护也更便捷。端盖的外伸螺栓柱长度经过精确核算，既保证螺母有足够的锁紧啮合长度，也不会因为螺栓过长导致安装空间不足，适配常规型材干燥设备的腔体端部安装间距，不需要对原有腔体结构做额外改造即可直接替换安装。从实际使用场景来看，这类端盖除了应用在型材干燥设备上，也可适配小型密闭腔体的端部密封需求，比如小型热风循环烘箱、低温烘干槽的端部封盖，结构上的多螺栓布局可以保证密封面受力均匀，在0.1MPa以内的微正压工况下都能保持可靠的密封性能。设计过程中充分考虑了现场安装的操作便利性，所有锁紧螺母都采用标准外六角规格，现场运维人员使用常规开口扳手即可完成拆装操作，

　　不需要配备特殊工装。壳体的壁厚设计兼顾了结构强度与轻量化需求，在满足腔体承压要求的前提下，尽可能控制整体重量，单人即可完成搬运与安装作业，降低现场安装的人力成本。端盖侧部的螺栓安装柱位置经过错位排布，避免相邻螺栓的锁紧操作出现工具干涉，每个螺母的操作空间都预留了足够的扳手活动余量，即使在设备周边空间局促的安装场景下，也能顺利完成锁紧操作。挂耳结构的开孔尺寸适配常规的吊钩规格，吊装时端盖的重心与挂耳位置处于同一垂直线上，吊装过程中不会出现倾斜，避免端盖磕碰腔体密封面。
