型材烘干台车行走轮组承载结构设计

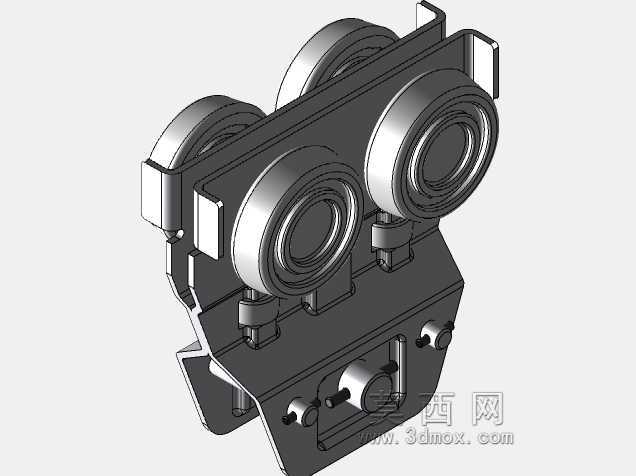

　　这套承载轮组结构是型材烘干工序里台车上的核心行走承载部件，日常在烘干房的固定轨道上往复运行，承担型材装架、进出烘干腔体的转运功能，要适配烘干区域内的高温工况，同时承受满载型材时的偏载、启停冲击，不能出现卡滞、轮体偏磨的问题。从结构布局来看，整套轮组采用双侧双轮对称排布，四个行走轮分别卡在轨道的上下翼缘位置，既承担垂直方向的载荷，也能限制轮组横向窜动，避免台车运行时脱轨，这种设计比单轮或者单侧双轮的结构稳定性强很多，尤其是型材装架时经常出现单侧偏重的情况，双侧抱紧轨道的结构能抵消大部分偏载带来的倾覆力矩。轮体本身采用深沟球轴承作为转动核心，轴承内圈与固定心轴过盈配合，外圈与轮体过盈装配，心轴两端通过锁紧件固定在轮组安装立板上，

　　安装时要保证四个轮的轴心平行度控制在0.1mm以内，否则运行时会出现轮缘啃轨的问题，大幅缩短轮体使用寿命。轮组的安装基板采用折弯成型的钢板结构，上部预留了与台车架体连接的安装孔位，孔位采用长圆孔设计，安装时可以微调轮组与轨道的对中位置，补偿架体焊接带来的形位误差，不需要在现场配焊或者扩孔，降低现场安装的调整难度。基板下部设置了缓冲挡块的安装位，台车运行到轨道两端限位位置时，挡块会先接触限位装置，避免刚性碰撞直接作用在轮体或者架体上，保护轴承和连接螺栓不受冲击载荷损坏。在实际工况里，烘干房内的温度通常在120℃到180℃之间，普通润滑脂在这个温度区间容易流失失效，所以轮组设计时在轴承外侧预留了密封件安装槽，

　　可以搭配耐高温的氟橡胶密封圈，防止润滑脂泄漏，同时阻挡烘干过程中产生的粉尘、漆雾进入轴承滚道，避免轴承过早磨损。轮体的轮缘采用圆弧过渡设计，和轨道接触的踏面做了淬火处理，表面硬度达到HRC45-50，既保证踏面的耐磨性，也让轮芯保留足够的韧性，承受冲击载荷时不会出现崩裂问题。整套轮组的安装边界控制得比较紧凑，垂直方向的总高度不超过280mm，横向宽度控制在220mm以内，不会占用台车架体下方过多的空间，给烘干房的热风循环通道留出足够的流通面积，避免轮组阻挡热风影响型材的烘干均匀性。设计时还考虑了维护便利性，心轴的固定端采用可拆卸的压板结构，后期更换轴承或者轮体时，只需要拆下压板就能抽出心轴，不需要把整个轮组从台车上切割下来，

　　大幅缩短设备维护的停机时间。另外在轮组的基板上还设置了导向块的安装位置，导向块采用耐磨铜材质，和轨道侧面保持1-2mm的间隙，正常运行时不接触轨道，当轮组出现小幅横向偏移时，导向块会先接触轨道侧面进行导向，避免轮缘直接和轨道刚性摩擦，进一步降低啃轨的概率。从受力角度计算，单组轮组的额定承载能力可以达到1.2吨，一台型材烘干台车通常配置四组这样的轮组，总承载能力可以满足4吨左右的型材装载需求，完全覆盖常规铝型材、钢型材烘干工序的载重要求。在轨道适配性上，这套轮组可以适配常用的15kg/m轻轨，轮缘的高度和宽度都按照轻轨的截面尺寸做了匹配，不需要额外修改轨道就能直接安装使用，适配现有多数型材烘干生产线的轨道基础，不用对原有场地做大规模改造。
