BDD-4型4-8千克承重弹簧平衡器结构

　　在装配生产线、工装夹具工位以及频繁手持工具作业的加工场景里，弹簧平衡器是降低操作人员劳动负荷的核心辅助部件，这款BDD-4规格的平衡器，适配4.0-8.0kg区间的悬挂工具，常见于汽车零部件装配线的电动螺丝刀、气动扳手悬挂，也可用于小型焊接工位的焊枪吊挂、电子组装线的小型电动起子承托，能让操作人员在作业全程无需承受工具自重，仅需施加操作方向的作用力，大幅降低长时间重复作业的肌肉劳损概率。

　　从结构设计逻辑来看，这款平衡器采用蜗卷弹簧作为核心储能元件，外壳采用圆盘式封闭结构，上部设置三个均匀分布的安装孔，用于通过螺栓将平衡器整体固定在工位上方的型材架、吊装横梁或者移动滑轨上，安装孔的孔位间距经过匹配通用工位吊装型材的孔距设计，无需额外加工转接板即可完成固定，安装时需保证壳体垂直向下，避免钢丝绳拉出时与壳体出口处产生偏磨。下部的钢丝绳出口设置有导向套，采用耐磨尼龙材质，减少钢丝绳反复伸缩时的磨损，钢丝绳末端设置有吊钩与防脱卡扣，用于挂载作业工具，吊钩的旋转结构可适应工具不同角度的操作需求，不会因为钢丝绳的扭转影响操作手感。

　　壳体侧面设置有拉力调节结构，可通过专用调节旋钮调整蜗卷弹簧的预紧力，匹配不同重量的挂载工具，调节过程中可通过刻度标识直观判断当前承重区间，避免拉力过大导致工具回缩过猛、或者拉力不足导致工具下坠的问题。壳体正面的标识区域清晰标注了产品型号、承重范围，方便现场运维人员快速识别设备参数，在多工位不同承重需求的产线排布时，可快速完成设备的调配与安装。

　　从安装边界尺寸来看，这款圆盘式平衡器的壳体直径适配多数工位的吊装空间，整体厚度较薄，不会在密集排布的工位上方占用过多横向空间，钢丝绳的伸出长度满足常规工位的作业高度范围，操作人员在站立作业的区间内，可随意拉动工具到任意操作位置，松手后工具会在弹簧力作用下保持在当前高度，不会出现自动回缩或者下坠的情况，实现操作过程中的无重力手感。

　　在实际选型应用中，这款平衡器需注意挂载工具的重量需落在额定承重区间内，若挂载重量低于额定下限，会出现弹簧拉力过大，工具无法稳定停留在操作位置、持续向上回缩的问题；若挂载重量超过额定上限，会导致弹簧拉力不足，工具无法保持悬挂高度，出现下坠风险，同时长期过载使用会加速蜗卷弹簧的疲劳损耗，缩短设备使用寿命。日常运维过程中，需定期检查钢丝绳的磨损情况、吊钩防脱卡扣的有效性，以及壳体安装螺栓的紧固状态，避免长期使用后出现松动脱落的安全隐患。

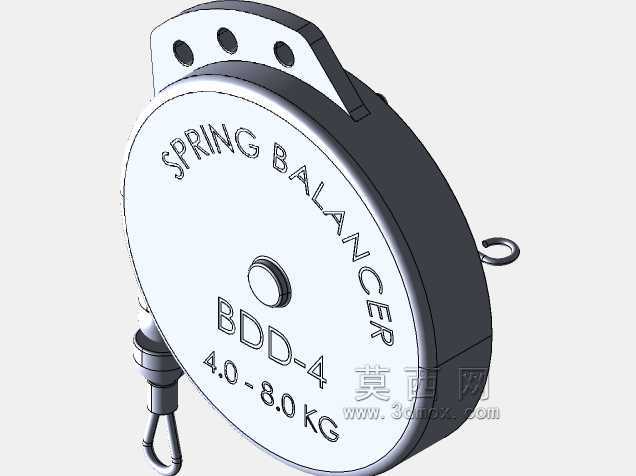

　　这款平衡器的三维结构完整还原了实体设备的装配关系，从外壳的拼接结构、蜗卷弹簧的安装腔室、钢丝绳的卷绕轮组，到上部安装吊耳、下部吊钩的细节都做了精准复刻，可用于产线布局的三维仿真、工位工装设计的配套选型验证，也可作为辅助吊装设备的教学演示模型，帮助设计人员直观了解弹簧平衡器的内部结构与工作原理，在做产线三维布局时，可直接调用该模型匹配吊装工位的空间排布，验证安装位置与作业范围的匹配度，提前规避安装空间不足、操作行程不够的设计问题。
