冲压成型蚊香线圈支撑固定金属垫结构

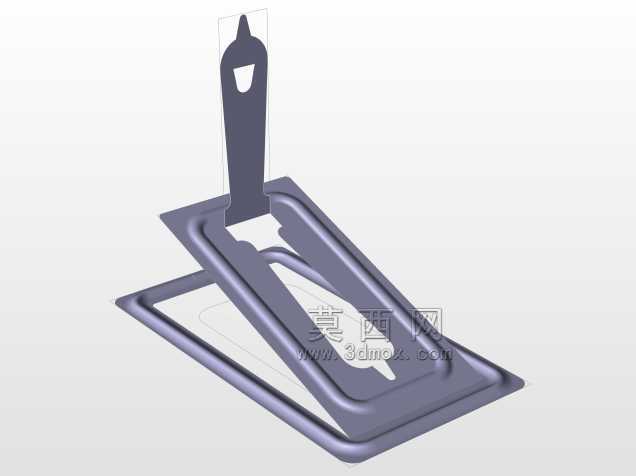

　　日常民用场景里，盘式蚊香的燃尽防护一直是容易被忽略的结构设计点，这款金属蚊香垫的结构设计，核心围绕盘香燃烧全程的承托、接灰、防烫三个核心功能展开，没有多余的装饰性结构，所有曲面与折弯特征都服务于实际使用需求。从结构形态来看，整体采用薄金属板材一体冲压折弯成型，没有额外的焊接、铆接装配工序，生产环节可通过连续冲压模一次完成落料、拉伸、折弯、切边全工序，量产一致性好，单件加工节拍短，适合大规模民用五金产品的批量生产。底座部分采用带围边的浅盘式拉伸结构，围边高度控制在3mm到5mm区间，既可以完全承接蚊香燃烧过程中掉落的所有灰烬，避免灰烬被气流吹散污染桌面或地面，又不会因为围边过高阻碍盘香周围的空气流通，保证蚊香燃烧过程中氧气供给充足，

　　不会出现中途熄灭的情况。底座的底部平面做了微幅的内凹处理，放置在桌面、瓷砖、木质家具表面时，只有最外圈的窄边与支撑面接触，能大幅减少金属垫与放置面的接触面积，即使长时间承托燃烧的蚊香，金属传导的热量也不会直接烫坏接触面的漆面或木质表层，不需要额外垫隔热层就能直接使用。向上延伸的立式插片结构，是整个垫片的核心定位部件，插片整体从底座本体直接折弯冲出，没有额外拼接，插片顶部做了圆弧收窄处理，宽度控制在2mm左右，能轻松插入盘香中心的预留插孔内，插片中部的镂空长槽一方面可以减少插片与盘香中心部位的接触面积，避免金属导热过快导致盘香接触位置温度过低出现断燃，另一方面也能在插片插入盘香时提供微小的弹性变形量，

　　适配不同厂家生产的盘香中心孔的尺寸公差，不会因为孔位尺寸偏小出现插装困难、或者孔位偏大导致盘香倾斜歪倒的问题。插片与底座的连接位置做了圆弧过渡的加强筋结构，能提升折弯位置的结构强度，即使多次插拔盘香、或者受到轻微的外力触碰，插片也不会出现根部折弯断裂、歪斜变形的情况，延长产品的整体使用寿命。从安装边界来看，整个垫片的最大外轮廓尺寸控制在长120mm、宽80mm的范围内，立式插片的最高高度距离底座平面为45mm，日常放置在窗台、桌角、置物架边缘时不会占用过多的摆放空间，整体重量控制在30g以内，挪动清理时轻便顺手，倾倒灰烬时只需要将垫片整体拿起倾倒即可，浅盘结构的内壁做了微幅的脱模斜度，灰烬不会在盘内出现卡滞挂壁的情况，

　　清理过程简单顺畅。结构设计过程中，所有的折弯圆角都做了R1以上的圆角处理，没有尖锐的冲切毛边外露，日常拿取挪动时不会划伤手指，符合日用五金产品的安全设计要求。整个产品没有可拆卸的零散部件，不存在小零件脱落被孩童误吞的风险，使用过程中不需要额外组装，拆包即可直接使用。从实际使用的适配性来看，这款垫片的插片高度与底座尺寸，能够适配目前市场上绝大多数常规尺寸的盘式蚊香，不管是常规的120mm直径盘香，还是稍小尺寸的90mm盘香，插装后都能保持稳定直立，燃烧过程中不会出现盘香松脱掉落的情况，即使有轻微的开窗气流扰动，底座的自重加上围边的限位，也能保证盘香不会从垫体上滑落，避免引燃周边可燃物的安全隐患。
