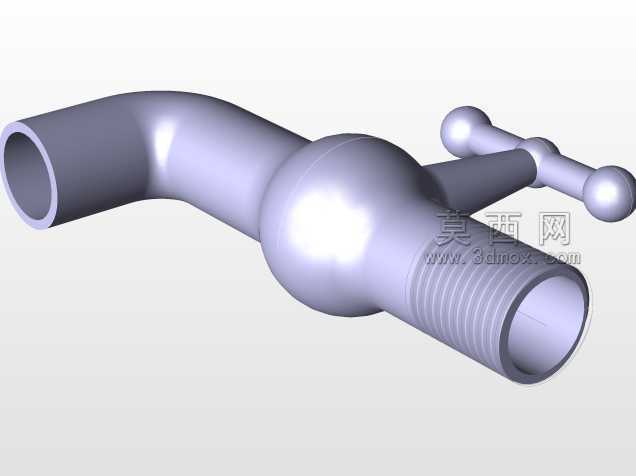

老式弯柄旋塞式水龙头三维结构设计

　　这款老式弯柄水龙头的结构设计，核心围绕民用给排水管路的终端控水需求展开，在早年的厨卫供水、户外公共取水点、老旧厂区临时供水点位都有广泛应用，其结构逻辑完全适配当时的管路安装条件与使用习惯。从实际使用场景来看，这类水龙头多安装在墙面预留的出水接头上，进水端采用外螺纹结构，可直接与墙内预埋的内螺纹管路对接，不需要额外的转接配件，安装时仅需在螺纹处缠绕密封填料即可完成密封，适配当时绝大多数4分口径的民用供水管路，安装边界预留空间仅需满足手柄旋转90度的操作空间即可，不需要额外的避让距离，对安装空间的要求极低。

　　产品的功能特性完全围绕控水可靠性设计，主体采用一体式铸造的弯管流道，进水端到出水端的流道没有过多的弯折死角，水流阻力小，不容易在流道内部积存杂质，在当时供水水质杂质较多的使用条件下，能有效减少堵塞概率。控制部分采用旋塞式阀芯结构，通过顶部的T型手柄带动内部的旋塞转动90度即可实现全开与全关的切换，操作行程短，开关动作干脆，不需要像螺旋升降式阀芯那样多圈旋转，在手上沾有水或者油污的情况下也能快速操作，不会出现打滑关不严的情况。手柄末端的球形端头设计，增大了手部接触的受力面积，开关操作时不需要施加过大的握力，即使是手部力量较小的使用者也能轻松完成开关动作。

　　从设计思路来看，这款水龙头的结构完全偏向耐用性与易维护性，主体壁厚设计预留了足够的腐蚀余量，在当时多采用铸铁或者镀锌材质加工的条件下，能承受常规供水管网的水压波动，不会因为长期的水锤冲击出现开裂渗漏。阀芯与主体的配合面采用锥面密封结构，长期使用出现磨损后，仅需调整阀芯的压紧螺母即可补偿密封间隙，不需要整体更换水龙头，在配件供应不足的年代，这种设计能大幅延长产品的实际使用寿命。出水端采用平直的外螺纹接口，既可以直接出水使用，也可以外接软管、花洒等延伸配件，适配不同的取水需求，比如接软管冲洗地面、接临时水管远距离输水都能直接对接，不需要额外的转换接头。

　　外形尺寸方面，进水端螺纹轴线到出水端轴线的垂直距离经过优化，既保证了出水时水流不会溅到墙面，也不会因为伸出过长导致容易被碰撞损坏，整体重心靠近安装墙面，长期使用不会因为自重或者外力碰撞出现接口松动渗漏。主体的球形过渡结构，一方面是为了容纳内部的旋塞阀芯，保证流道的通径足够，不会因为阀芯的存在缩小水流过流面积，另一方面球形的结构强度更高，相比直角过渡的结构，能更好地承受管路内的水压应力，减少应力集中导致的开裂风险。弯管部分的弧度采用大圆弧过渡，水流经过时的流向变化更平缓，出水时的水流更平稳，不会因为流道急弯导致水流飞溅，在没有起泡器配置的年代，这种流道设计能有效改善出水的使用体验。

　　在实际工程应用中，这类水龙头的结构也常被借鉴到工业管路的小型取水点设计中，比如设备的冷却水取水口、车间的清洗用水点位，其简单可靠的结构能适应复杂的使用环境，即使在有轻微粉尘、油污的环境下，也不容易出现操作卡滞的问题。安装时仅需保证进水端螺纹与管路同轴，拧紧力矩控制在合理范围内即可，不需要特殊的安装工具，普通管钳就能完成安装作业，后期维护也仅需定期检查密封面的磨损情况，不需要复杂的保养流程，非常适合对维护成本要求较低的使用场景。
