卡通小黄人仆从造型玩具摆件结构设计

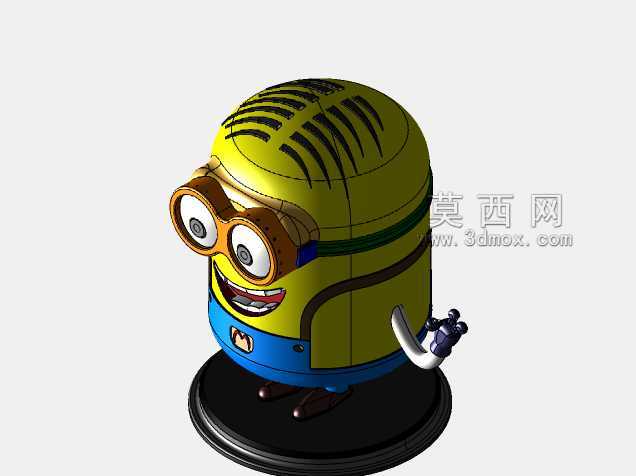

　　本次完成的卡通形象摆件结构设计，以影视IP中经典的小黄人仆从形象为原型，面向潮玩手办、桌面装饰类玩具的量产落地需求开展全参数化三维结构搭建，整体设计兼顾外观还原度与结构工艺可行性，适配注塑、3D打印等多种成型工艺的生产要求。从实际应用场景来看，该类造型摆件主要覆盖桌面装饰、潮玩收藏、IP周边衍生、文创礼品等多个使用场景，既可以作为独立的静态展示摆件放置于办公桌面、家居展柜，也可搭配盲盒产品线做系列化开发，还能作为企业定制礼品的造型载体，适配不同的表面涂装与标识添加需求。设计过程中首先对原型形象的特征做了工程化拆解，将原本圆润的卡通曲面做了分型面优化，避免出现倒扣结构导致的脱模困难，头部的发丝纹理采用浅浮雕式结构设计，

　　纹理深度控制在0.8mm以内，既保证视觉上的纹理辨识度，又不会在注塑成型时出现填充不满或者粘模的问题。眼部的护目镜结构做了分体式设计，镜框与镜带采用独立的装配结构，预留0.15mm的装配间隙，可适配不同颜色的材质注塑后组装，无需后续二次喷涂分色，有效降低量产时的工艺成本。身体部分的工装背带结构做了一体化曲面过渡，背带与主体躯干的连接处采用R1.2mm的圆角过渡，避免应力集中导致的连接处断裂问题，同时在躯干内部做了均匀的壁厚设计，整体壁厚控制在2mm，局部加强筋的厚度设置为1.2mm，防止成型后出现缩痕、翘曲等变形问题。手臂部分采用球头关节的连接结构，球头直径设计为6mm，关节处预留0.1mm的转动间隙，可实现小角度的姿态调整，

　　满足用户把玩时的姿态调整需求，手部的握持结构做了简化处理，手指部分的圆角全部做R0.5mm以上的过渡，避免尖锐边角带来的使用安全隐患，符合玩具类产品的安全设计规范。底部的底座采用圆盘式结构，底座直径设计为85mm，整体摆件的总高度控制在120mm，底座重量占整体重量的35%，通过底部的配重槽设计可放置金属配重块，保证整体摆放时的重心稳定，不会出现轻微触碰就倾倒的问题，底座与主体的连接采用定位柱加卡扣的结构，定位柱直径4mm，插入深度8mm，装配后无需额外粘接即可实现牢固连接，也方便后续的拆装维护。在外形尺寸的边界控制上，整体最大外轮廓直径控制在75mm以内，可适配常规的盲盒包装盒尺寸，无需定制特殊规格的包装材料，降低包装环节的成本。

　　设计过程中对所有的装配间隙都做了公差匹配，活动部件的公差带按照IT8级精度设置，固定装配的部件公差带按照IT9级精度设置，既保证装配的顺畅度，又不会出现装配后松动旷量过大的问题。表面处理方面，主体的黄色、蓝色部分可直接采用对应色号的原料注塑成型，护目镜的镜片部分预留了透明材质的装配位，可采用透明PC材质注塑，实现镜片的通透质感，牙齿、眼部白圈等细节部分也采用分体装配结构，减少后续喷涂工序的工作量。从结构强度角度考虑，所有的外凸结构比如手臂、护目镜边缘都做了加厚处理，抗跌落高度可满足1.2m自由跌落无断裂的要求，符合日常使用中的意外磕碰场景。整个模型的曲面全部采用G2连续过渡，没有尖锐的棱角与突兀的曲面转折，外观还原度满足IP衍生产品的视觉要求，同时所有结构都经过拔模分析，拔模斜度统一设置为1.5度，无负角结构，可直接用于模具开模生产，无需额外的结构修改。针对不同的生产工艺，模型也做了适配性调整，若采用FDM3D打印制作，可将分体部件合并为整体模型，无需支撑结构即可完成打印，若采用光固化3D打印，可保留分体结构，打印后直接组装即可获得更高的细节表现。
