汽车风窗刮水器驱动电机结构设计

　　该模型对应的车用刮水驱动单元，是乘用车辆、商用车辆风窗清洁系统的核心动力输出部件，日常装车场景覆盖前风挡刮水总成、部分车型后风挡刮水总成，也可适配工程作业车辆、特种作业车辆的前视窗清洁动力需求，在雨天、雪天、扬尘路段行驶时，为刮臂刮片的往复摆动提供稳定扭矩输出，保证驾驶员前方视野清晰，是车辆主动安全配置里不可缺失的基础部件。

　　从结构设计逻辑来看，该单元采用永磁直流电机搭配蜗轮蜗杆减速机构的集成式布局，电机本体为圆柱型壳体，内部嵌装永磁磁极、电枢绕组与换向结构，可直接对接车载12V或24V直流供电回路，输出高转速低扭矩的初始旋转动力；与电机轴垂直布置的减速腔体内，采用蜗杆与蜗轮啮合的传动结构，将电机输出的高转速降至刮水机构工作所需的低转速，同时将输出扭矩放大至刮片克服风阻、玻璃摩擦阻力所需的数值，输出轴端采用扁方定位结构，可直接与刮臂传动连杆机构对接，无需额外加装转接轴套，减少装配环节的累计误差。

　　在安装边界设计上，该电机的减速腔体侧面预留了两个带衬套的安装耳位，安装孔位间距符合主流车型的雨刮机构安装舱位尺寸，可直接通过螺栓固定在车身前围板的预留安装支架上，电机本体的圆柱外径控制在常规雨刮安装舱的容纳尺寸范围内，不会与周边的线束、通风管道、车身覆盖件产生运动干涉；输出轴的伸出长度匹配前围板的密封件厚度，装配后可保证轴端与外部连杆机构的连接位处于密封胶圈的防护范围内，避免雨水、洗车水渗入减速腔体内部造成润滑脂失效、齿轮锈蚀。

　　功能特性层面，该集成式电机在设计时兼顾了低速大扭矩输出与运行噪音控制，蜗轮采用耐磨聚甲醛材质模压成型，与金属蜗杆啮合时可有效降低传动噪音，同时具备自润滑特性，可减少长期往复运行的磨损量，延长部件使用寿命；电机尾部预留了复位触点的安装位，可匹配车辆的刮水器复位功能，在驾驶员关闭刮水开关后，电机可自动驱动刮臂回到风挡玻璃下沿的初始停靠位置，避免刮片停在玻璃视野区影响驾驶视线。

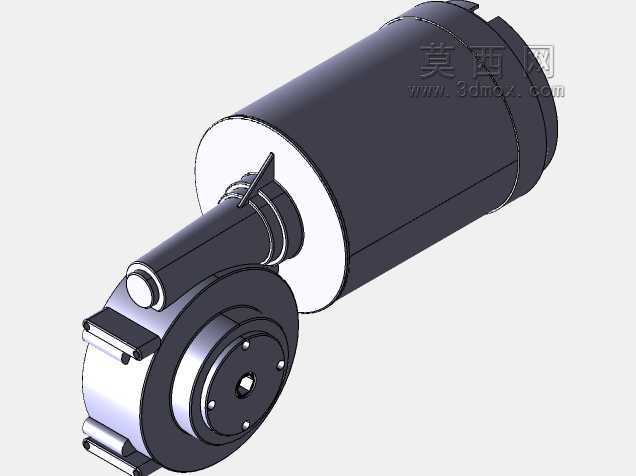

　　从三维建模的结构还原度来看，模型完整呈现了电机壳体的冲压接缝、减速腔体的合箱定位止口、输出轴端的密封槽、安装耳位的衬套压装结构，同时还原了电机尾部的接线端子安装位、散热筋的凸起结构，所有配合面的尺寸公差均按照车用电机的通用设计规范设定，壳体与减速箱的配合止口采用过渡配合公差，输出轴与轴承位采用基孔制配合公差，可直接用于刮水系统的结构干涉校验、安装支架的匹配设计，也可作为车用小功率减速电机的结构设计参考样件，帮助设计人员快速掌握集成式减速电机的布局逻辑、安装点设计思路与传动结构的参数匹配方法。在实际选型匹配时，可根据不同车型的刮片长度、刮臂压力调整电机的绕组参数与减速比，在保证输出扭矩足够的前提下，尽可能降低电机的运行电流，减少车辆供电系统的负载，同时匹配不同车型的安装舱位调整壳体长度与安装耳位的角度，提升部件的通用适配性。
