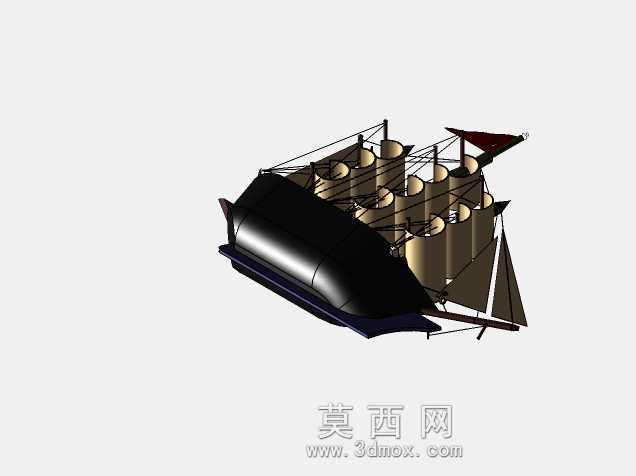

复古多桅风帆玩具船结构设计

　　这款玩具船的三维结构设计，核心围绕桌面摆件、儿童益智拼装玩具两大应用场景展开，在结构设计阶段优先平衡了外观还原度与拼装操作的友好性，避免出现小零件易脱落、边角尖锐划伤使用者的问题。从实际功能特性来看，该模型完整还原了复古多桅风帆商船的核心结构特征，船体下部采用流线型弧面设计，模拟真实船舶的水下减阻构型，虽然作为玩具不具备实际航行功能，但曲面曲率完全参照真实帆船的船型线图做等比例缩放，放置在桌面时可通过底部平面保持稳定支撑，无需额外配置支架。船体上部的桅杆组采用错落排布方式，共设置六根独立桅杆，每根桅杆配套对应的帆装固定结构，拉索采用简化的线性结构模拟真实帆船的索具布局，既保留了复古帆船的视觉辨识度，

　　又省去了真实索具复杂的缠绕固定结构，降低玩具生产阶段的装配难度。设计过程中，首先确定了整体的外形尺寸边界，整体长度控制在180mm范围内，宽度控制在65mm，船体主体高度为45mm，加上桅杆后的总高度不超过120mm，这个尺寸区间既可以保证摆件放置时不会占用过多桌面空间，也能避免零件尺寸过小导致儿童误吞的风险。安装边界方面，船体底部设计为平整的矩形支撑面，支撑面边缘做了R2的圆角过渡，放置在光滑桌面时不会刮伤漆面，同时支撑面内部预留了2mm的配重块安装槽，可根据实际生产需求嵌入金属配重块，提升整体放置的稳定性，避免轻微触碰就出现倾倒的问题。桅杆与船体的连接采用插拔式结构，每根桅杆底部设计有直径3mm的定位柱，

　　对应船体甲板上的定位孔做间隙配合，装配时无需胶水粘接，用户可自行完成桅杆与帆片的拼装，拆解后也可放入常规尺寸的包装盒内收纳。帆片部分采用薄片状结构，边缘做圆弧过渡处理，帆面与桅杆的连接采用卡槽式固定，无需额外的紧固件，帆片角度可根据展示需求做小范围调整，模拟真实帆船不同航行状态下的帆装角度。船体外壳的曲面设计采用对称构型，左右舷的曲面曲率完全一致，在模具开发阶段可直接采用对半开模的方式，减少模具加工的复杂度，降低批量生产的成本。船首位置设计有简化的斜桅结构，斜桅上配套小型三角帆，船尾位置设置有独立的尾帆结构，完整还原了复古风帆商船的帆装布局，同时所有突出结构的端部都做了R3以上的圆角处理，不存在尖锐的棱角，

　　符合玩具产品的安全设计规范。从结构强度角度考虑，船体主体的壁厚设置为2.5mm，桅杆的直径设置为4mm，在采用常规ABS塑料注塑生产时，可保证零件在1米高度自由跌落不会出现断裂问题，帆片的厚度设置为1.2mm，既保证了足够的韧性，又不会因为过厚导致外观显得笨重。甲板上的细节结构做了简化处理，没有设置过多细碎的凸起零件，既保留了甲板的分区视觉效果，又避免了细小零件容易断裂脱落的问题，日常把玩清理时也不会出现卫生死角。整体结构没有设计复杂的运动机构，所有部件均为固定或可插拔结构，故障率极低，既适合作为静态展示的航海主题摆件，也适合作为低龄儿童的拼装启蒙玩具，帮助儿童了解传统风帆船舶的基本结构特征。
