卷笔刀外壳结构三维设计模型

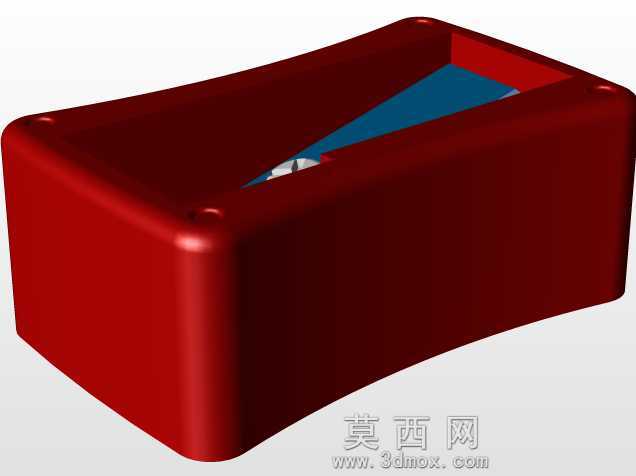

日常办公与学生文具场景中，手动卷笔刀的外壳是承载内部切削组件、保障使用握持稳定性的核心结构件，本次建模的壳体结构针对小型手动削笔工具的实际使用需求完成结构设计，可直接适配常规直径木质铅笔的切削作业场景。从实际使用场景出发，该壳体需要同时满足握持防滑、内部组件定位、排屑空间预留、装配紧固四个核心功能需求，建模过程中首先针对人手握持的人机尺寸做了边界约束，壳体整体采用带圆角的长方体基础形态，边角全部做R3以上的圆弧过渡，避免使用过程中锐角划伤使用者，同时曲面过渡的壳体在注塑生产环节也能减少应力集中，降低成型后翘曲变形的概率。壳体的内腔做了分区设计，靠近切削端的位置预留了锥形切削组件的安装位，安装位周边设置了四个带沉孔的安装柱，用于通过自攻螺丝固定内部的刀架与刀片组件，沉孔深度控制在2mm，既保证螺丝锁紧后头部不突出壳体表面影响握持，也避免柱位过深导致注塑时出现缩痕。内腔的其余空间为排屑仓，用于存储切削产生的铅笔木屑，仓体侧壁做了1°的拔模斜度，方便后续开模生产时顺利脱模，同时仓体与切削组件安装位之间设置了倾斜的导屑板，也就是模型中可见的蓝色斜面结构，该斜面与水平方向呈32°夹角，能够让切削下来的木屑顺着斜面自然滑入排屑仓，避免木屑堆积在切削口位置卡住铅笔，影响削笔的顺畅度。壳体的顶面开口为排屑仓的清理口，后续可配套透明仓盖实现封闭，开口边缘做了0.8mm的止口结构，能够与仓盖实现紧密配合，防止携带过程中木屑洒出。从安装边界来看，该壳体的外部整体长度控制在85mm，宽度50mm，高度32mm，属于单手可完全握持的尺寸范围，适配大多数成人与学龄儿童的手掌握持尺寸，壳体底部做了0.5mm的微凸脚垫位，放置在桌面时能够保持稳定，不会因为底面平面度误差出现晃动。建模过程中针对壁厚做了统一控制，整体壁厚均匀设置为2.2mm，符合ABS塑料注塑成型的常规壁厚要求，在安装柱与壳体侧壁连接的位置做了三角加强筋，筋位厚度1.2mm，既提升了安装柱的结构强度，避免锁紧螺丝时柱位断裂，也不会因为筋位过厚导致表面出现缩印。壳体的四个角位置设置的沉孔为组装定位孔，可通过螺丝将上下壳体或者壳体与内部刀架锁紧，孔位的位置度公差在建模时控制在0.1mm以内，保证装配时各组件能够精准对位，不会出现错位导致的刀片偏移、削笔偏心等问题。从功能特性上看，该壳体除了基础的承载与防护作用外，曲面的外侧壁能够提升握持时的摩擦力，即使手上有少量汗渍也能稳定持握，不会出现打滑的情况；内部的导屑结构经过角度优化，实际使用时不会出现木屑堵塞的情况，排屑仓的容积能够满足单次削5-6支铅笔的储屑需求，不需要频繁清理。设计过程中特意规避了多余的装饰性结构，所有曲面与结构都服务于实际功能，没有冗余的造型特征，既降低了注塑生产的模具复杂度，也减少了生产过程中的原料损耗，适合大批量文具生产的成本控制要求。针对实际装配场景，建模时所有配合面都预留了0.15mm的装配间隙，保证各组件组装时能够顺利配合，不会出现过紧无法装配或者过松产生晃动的问题，切削位的开口尺寸适配直径7-8mm的常规木质铅笔，开口边缘做了圆角处理，避免铅笔插入时刮伤笔杆表面。
