塑料瓶吹塑成型模具结构设计

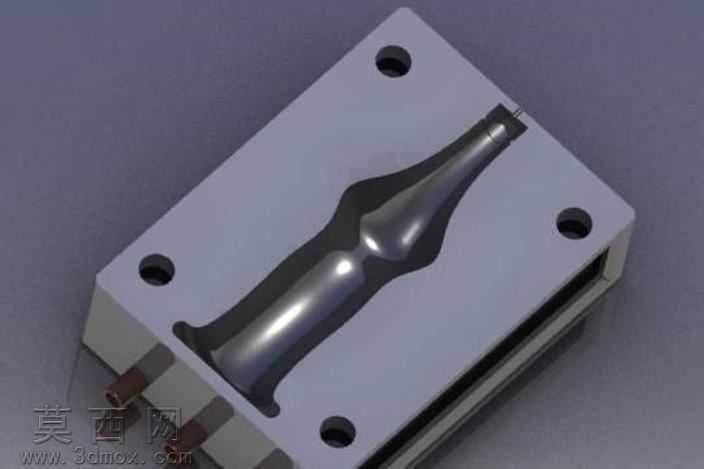

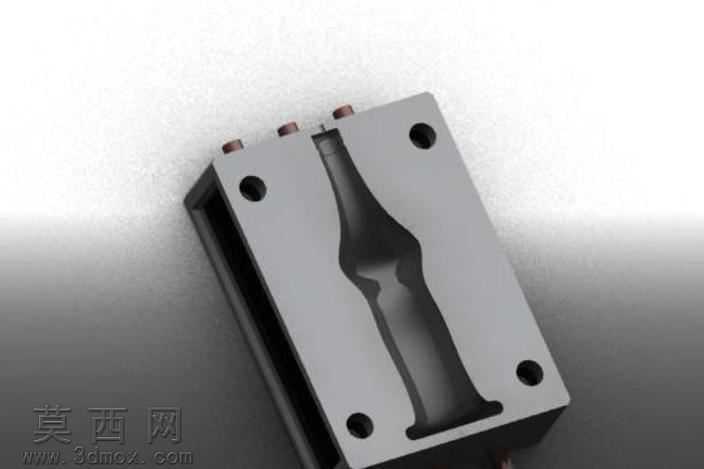

本套塑料瓶吹塑模具采用三维参数化建模方式完成整体结构设计，建模过程中严格遵循吹塑成型工艺的生产逻辑，先完成模具整体模架的基准搭建，精准定位四个安装固定孔的孔位坐标，保证模具后续可稳定安装在吹塑生产设备上，合模时的对位精度控制在工艺允许的公差范围内。模具的核心型腔部分完全匹配目标塑料瓶的外观轮廓，针对瓶身的收腰造型、流畅曲面过渡做了连续的曲面优化，建模时通过曲率连续的曲面构建方式，避免出现曲面棱角、折痕等缺陷，保证吹塑完成后的瓶体外壁光滑无瑕疵，能够完整还原瓶体的设计造型。在材质渲染表现上，模架部分采用了模具钢的金属材质表现，还原了钢材经过精加工后的哑光金属质感，型腔部分做了抛光面的材质处理，模拟实际生产中型腔抛光后的镜面效果，能够直观体现模具加工完成后的真实表面状态。结构设计上充分考虑吹塑生产的实际需求，在模体侧边预留了冷却水路的接口位置，可在生产过程中通入冷却介质加快型坯冷却定型，缩短单件产品的生产周期；合模面的分型线沿着瓶体的对称中线设置，最大程度降低合模缝对瓶体外观的影响，同时也方便吹塑完成后的开模取件，避免脱模时刮伤瓶体表面。设计过程中针对吹塑工艺的特点，对型腔的排气间隙做了合理预留，避免吹塑时型腔内残留空气导致瓶身出现鼓包、缺料等成型缺陷，整体结构紧凑，安装孔位、合模定位结构、冷却结构布局合理，完全适配常规吹塑设备的安装参数，可直接用于后续的模具加工生产参考，能够满足塑料瓶、饮料瓶等中空吹塑容器的批量生产需求，建模时所有结构尺寸都经过工艺校验，不存在结构干涉、无法加工的不合理设计。
