微型四旋翼RT无人机结构设计方案

　　这款微型四旋翼飞行器的结构设计，核心围绕狭小空间作业场景的适配需求展开，在做整体布局规划时，最先敲定的是X型机架的基础构型——相比十字型机架，X型布局在相同旋翼轴距下能预留更多中心载荷安装空间，同时前飞时的姿态耦合度更低，更适合室内近距巡检、狭小空间测绘这类对姿态控制精度要求高的作业场景。

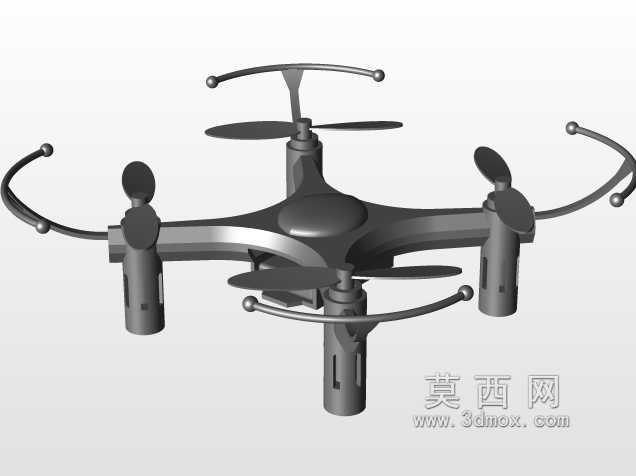

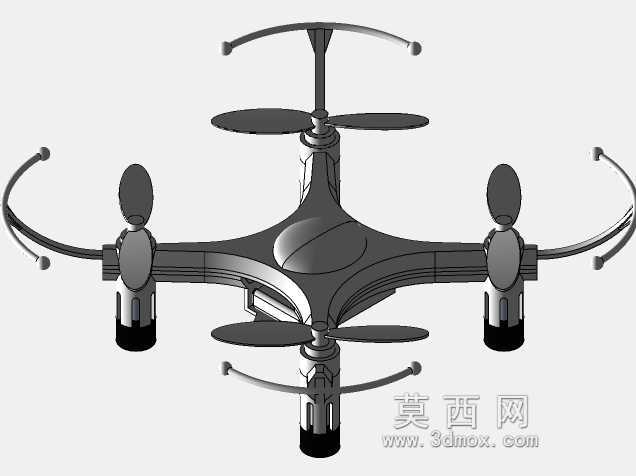

　　从实际用途出发，这类微型RT无人机主要面向室内管线巡检、密闭空间侦查、小型场地航拍测绘场景，不需要大载重长航时的配置，因此结构设计全程围绕轻量化与抗摔性做平衡。机架主体采用一体化弧形臂设计，四个机臂从中心载荷舱向外平滑延伸，没有突兀的直角转接结构，一方面能降低飞行时的空气阻力，另一方面在发生碰撞坠机时，弧形臂可以通过自身微小形变吸收冲击能量，避免机臂根部应力集中断裂。每个机臂末端的旋翼安装座做了下沉式设计，旋翼旋转平面略高于机架上表面，既可以减少机架本体对下洗气流的遮挡，提升动力效率，也能在飞行器倒置坠地时让旋翼先接触缓冲结构，减少桨叶破损概率。

　　设计过程中对安装边界的考量贯穿全程，中心载荷舱的预留空间刚好可以容纳核心飞控板、微型电池与通信模块，舱体上表面做了内凹的定位槽，飞控板安装时可以直接卡入槽位，不需要额外设计复杂的固定支架，既压缩了整机高度，也能减少装配工序。四个旋翼的轴距控制在手掌可握持的尺寸范围内，机臂末端的保护架采用弧形全包结构，保护架的最外端突出旋翼旋转半径3mm左右，日常飞行碰到墙面、管线等障碍物时，保护架会先接触障碍物，避免桨叶直接撞击破损，同时保护架与机臂采用卡扣式连接，不需要螺丝固定，损坏后可以快速徒手更换。

　　动力组件的安装位做了同轴度定位设计，每个电机安装座都预留了0.1mm的定位止口，电机压入后可以保证输出轴与机臂平面垂直，避免旋翼旋转时出现动不平衡导致的飞行抖动。起落架没有采用额外的支脚结构，而是直接利用机臂下方的凸起结构作为支撑，整机平放时四个支撑点刚好处于同一水平面，重心落在中心载荷舱的几何中心位置，起飞时不需要额外调整配重就能保证姿态平稳。

　　在细节结构处理上，机架上表面的电池仓采用滑盖式设计，滑盖与仓体之间做了0.2mm的间隙配合，滑动阻尼适中，飞行过程中不会因为振动自行滑开，同时滑盖内侧预留了海绵垫粘贴位，可以根据不同厚度的微型电池调整压紧力度，避免电池在舱内晃动影响重心。机臂上的走线槽采用内埋式设计，电机的供电线可以完全嵌入机臂内部的槽道，最后通过中心舱侧边的穿线孔接入飞控电调，外露的线材全部隐藏在结构内部，既减少了飞行时的线材风阻，也能避免线材被旋翼打到造成故障。

　　考虑到这类微型飞行器经常在近障碍物区域作业，机架的所有外露边缘都做了R1以上的圆角处理，没有尖锐的棱角，一方面能减少碰撞时对障碍物的刮损，另一方面也能避免日常拿取时划伤操作人员。天线的安装位设置在机架前后两端的保护架延伸段，天线向外倾斜15度布置，既可以保证全方向的信号收发强度，也不会突出到旋翼旋转平面内，避免天线被桨叶打到。整机装配完成后，所有结构件的拼接缝隙控制在0.1mm以内，没有突出的卡扣或者螺丝头，整体外表面流畅顺滑，在狭小空间穿行时不容易勾挂到线缆、杂物等障碍物。

　　做结构强度校核时，针对机臂根部的受力情况做了反复优化，通过在机臂与中心舱衔接位置做渐变加厚处理，在不增加过多重量的前提下，让机臂可以承受1.5倍整机重量的冲击载荷，日常1.5米高度自由坠落到硬质地面时，机臂不会出现断裂变形，仅可能出现桨叶或者保护架的损坏，大幅降低日常使用的维护成本。旋翼下方的电机座周围做了导流槽设计，旋翼旋转产生的下洗气流可以顺着导流槽顺畅向下排出，不会在机架表面形成乱流影响飞行稳定性，尤其是在低空悬停时，这种导流结构能有效减少地面效应对姿态的干扰，提升近地面飞行的控制精度。
