300Kg级液化石油气卧式汽化装置结构设计

　　在中小规模燃气供应场景里，这类卧式承压汽化装置的适配性非常突出，常见于村镇小型沼气集中供气点、餐饮门店瓶装液化气集中供气站、小型工业生产车间燃气供给工位，核心作用是把储存状态下的液态烃类介质充分气化为稳定压力的气态介质，避免冬季环境温度低时，钢瓶或储罐内液相介质气化速率跟不上用气端负荷，出现供气压力波动、火焰不稳、液相介质窜入燃气管路引发安全隐患的问题。

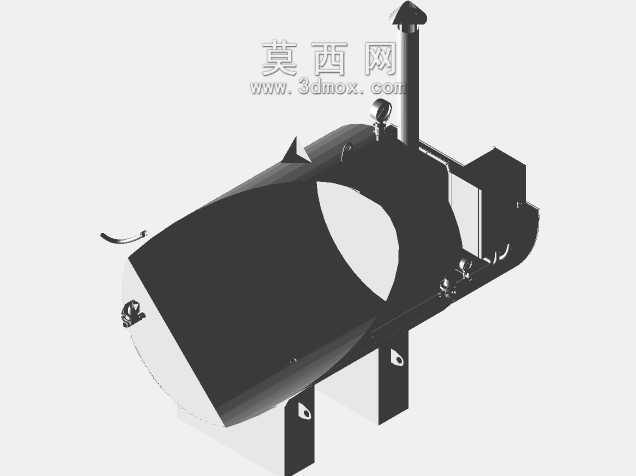

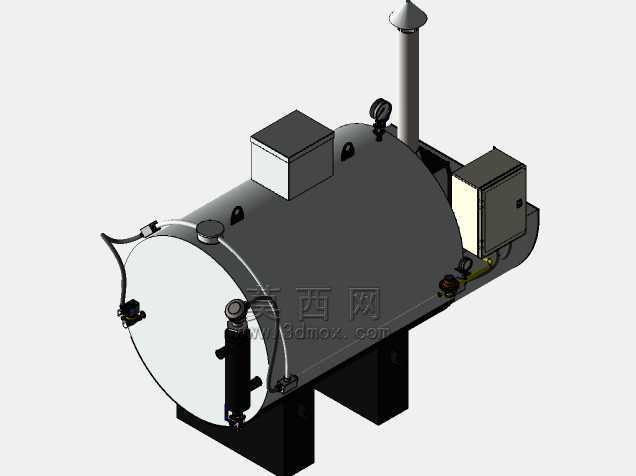

　　从结构设计逻辑来看，整体采用卧式圆筒形承压罐体作为核心储液换热腔体，相比立式结构，卧式布局的重心更低，安装时对地面承载的均匀性要求更宽松，配套的支撑鞍座直接与罐体下部焊接固定，鞍座底部预留了地脚螺栓安装孔位，现场安装时不需要额外制作复杂的支撑钢架，只要做平整的混凝土硬化基础就能完成固定，能大幅缩短现场施工的周期。罐体顶部的排气筒直接连通罐体内部的气相空间，顶端设置防雨防尘的锥形帽，既可以在设备超压时快速泄放多余气相压力，也能避免日常使用时雨水、灰尘落入排气通道造成堵塞。

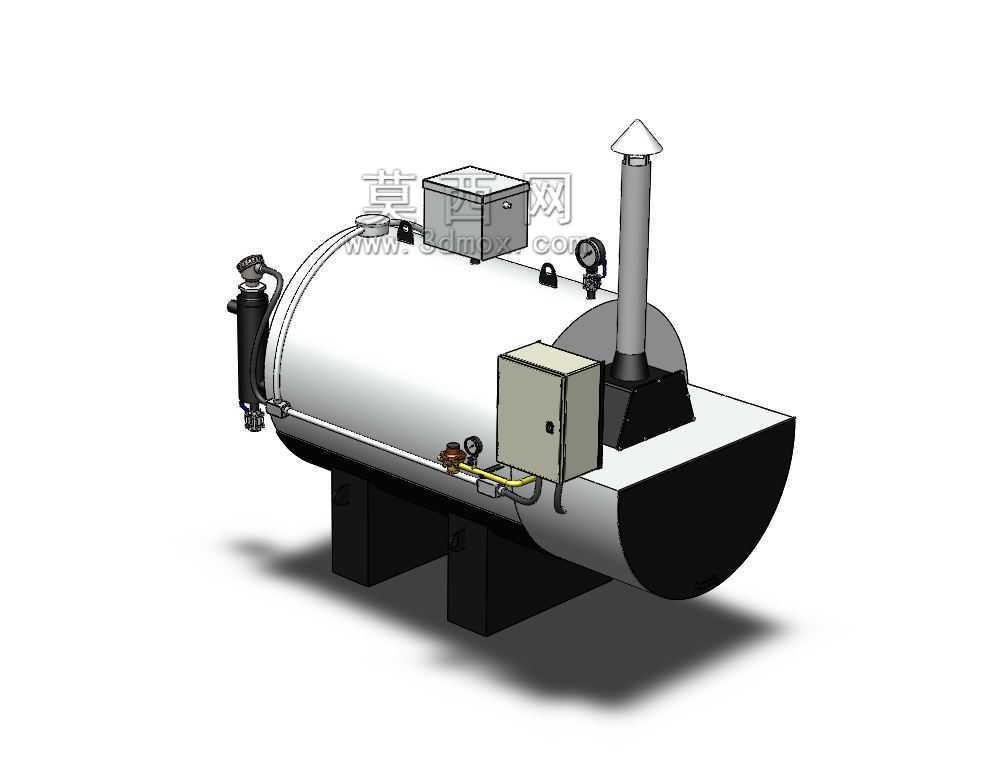

　　罐体侧面布置的两组电控箱体做了分区设计，靠近罐体前端的小尺寸箱体是压力检测与信号采集单元的安装腔，内置的压力检测管路直接接入罐体气相区，配套的压力表延伸到箱体外侧，现场巡检人员不用打开箱门就能直接读取罐内实时压力数据；靠近罐体中部的大尺寸箱体是加热控制与电气接线腔，所有强电接线、温度控制模块都集成在这个腔体内，箱体与罐体之间预留了20mm的隔热间隙，避免罐体低温或加热状态下的温度传导影响电气元件的使用寿命。

　　管路设计上，罐体左端的液相进口管路配置了过滤与截止组件，接入液态介质时可以先拦截介质里携带的固体杂质，避免杂质进入罐体内部堆积在换热面影响换热效率，也防止杂质卡涩后续管路上的控制阀件。罐体下部引出的气相输出管路顺着罐体侧面排布，管路上依次设置了调压阀、安全阀与取样接口，输出的气态介质经过调压后可以稳定在设定的供气压力区间，当输出压力超过安全阈值时安全阀会自动起跳泄放，保障下游管路与用气设备的安全。

　　设计时的安装边界需要重点关注几个维度：设备整体的横向安装长度要预留出左右两侧检修操作的空间，尤其是左端管路阀门区域，至少要留出800mm的操作空间方便日常开关阀门、更换过滤组件；罐体顶部的排气筒高度要超出周边设备与建筑屋檐至少300mm，避免泄放的燃气在低洼处聚集；电气接线腔的进线口要做向下的防水弯，防止户外安装时雨水顺着线缆流入腔体内造成电气短路。另外罐体底部的鞍座安装面要保证水平度偏差不超过千分之二，避免罐体倾斜导致内部液相液位分布不均，影响液位检测的准确性与换热效率的稳定性。

　　从功能实现的角度，这类装置的换热结构内置在罐体下部，工作时通过恒温控制对罐内液相介质进行均匀加热，让介质始终保持在稳定的气化温度区间，不管是环境温度低于零度的冬季户外场景，还是用气端短时间出现大负荷用气的情况，都能持续输出稳定压力的气态介质，不会出现气相带液的问题。和传统的空温式汽化装置相比，这种带主动加热与压力控制的承压式结构，在中小流量供气场景下的稳定性更强，不需要搭配多组空温翅片组，整体占地面积更小，对于场地空间有限的供气站点来说适配性更高。

　　建模过程中对各个部件的装配关系做了完整还原，鞍座与罐体的焊接位置、电气箱体的安装支架、管路的固定管卡都按照实际装配逻辑布置，没有出现干涉错位的问题，各个法兰连接面的密封面结构、阀门的操作手柄方向都符合现场实际安装的操作习惯，不管是用于设备选型阶段的方案展示，还是用于结构设计时的参考校核，都能提供直观的三维结构参考。
