工业传动滚子链单元结构设计

在各类工业传动场景中，链传动作为挠性传动的核心形式之一，凭借不打滑、传动比准确、对恶劣工况适应性强的特点，广泛应用在输送线、农机、机床、物流分拣设备、摩托车等多类装备的动力传递环节。本次呈现的链节单元结构，是整根传动链条的最小可拆分组成单元，其结构设计直接决定整链的抗拉强度、磨损寿命、运转平顺性等核心性能指标。

从实际使用场景来看，这类标准节距的滚子链单元，可适配多尘、有一定油污、环境温度波动较大的车间工况，相比带传动能在低速重载工况下保持稳定的动力输出，相比齿轮传动又能适应中心距较大的轴间传动需求，不需要严格的箱体密封防护，安装维护的门槛更低。日常设备运维中，整链出现局部磨损、销轴脱出、套筒开裂等故障时，可单独替换同规格的链节单元，无需更换整根链条，大幅降低设备停机维护的成本与备件库存压力。

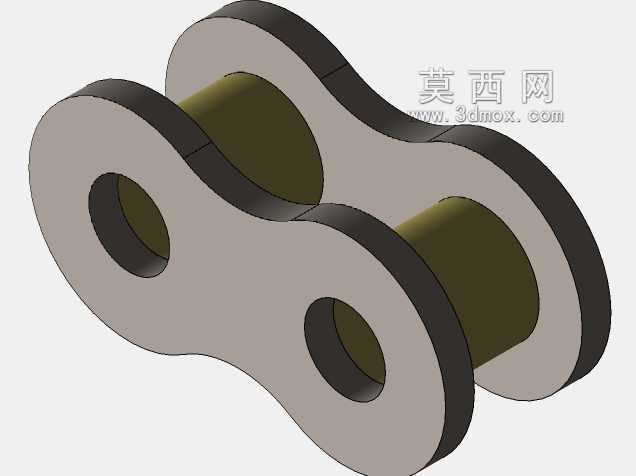

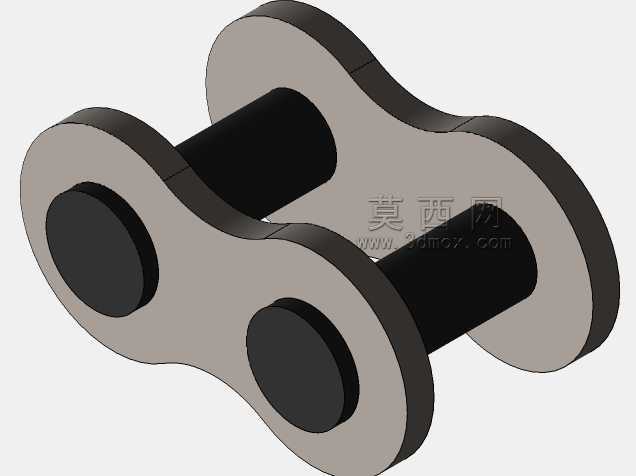

结构设计层面，该链节单元采用经典的内外链板交替铰接结构：内链板与套筒采用过盈压装配合，形成固定的内链节组件，外链板与销轴同样过盈压装，销轴穿入套筒内部形成间隙配合的铰接副，保证相邻链节可灵活弯折，适配链轮的啮合包角。套筒外部套装可自由转动的滚子，当链条与链轮轮齿啮合时，滚子可沿轮齿齿面滚动，将套筒与轮齿之间的滑动摩擦转化为滚子与套筒、滚子与轮齿之间的滚动摩擦，大幅降低啮合过程中的磨损量，同时缓冲啮合瞬间的冲击载荷，提升传动平稳性。

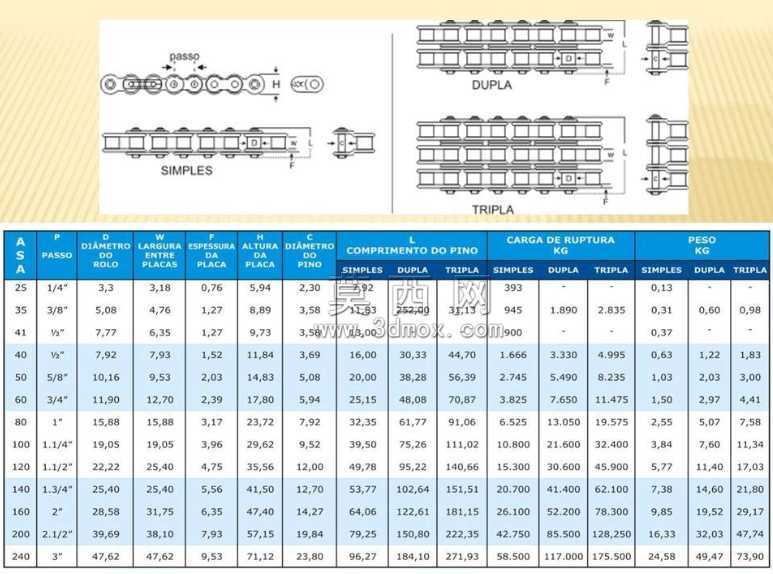

设计过程中需要重点管控的尺寸边界包括：链板的孔心距直接决定链条节距，节距误差需控制在极小的公差范围内，否则会出现啮合卡滞、跳齿、运转异响等问题；销轴的直径与套筒内孔的配合间隙需兼顾转动灵活性与铰接副的刚性，间隙过大会导致链条松旷、传动精度下降，间隙过小则会造成铰接处润滑脂难以进入，磨损速度加快；链板的外形采用8字形落料结构，在保证链板各个截面抗拉强度均匀的前提下，尽可能减轻链节自身重量，降低链条运转过程中的惯性载荷，减少高速运转时的多边形效应带来的振动冲击。

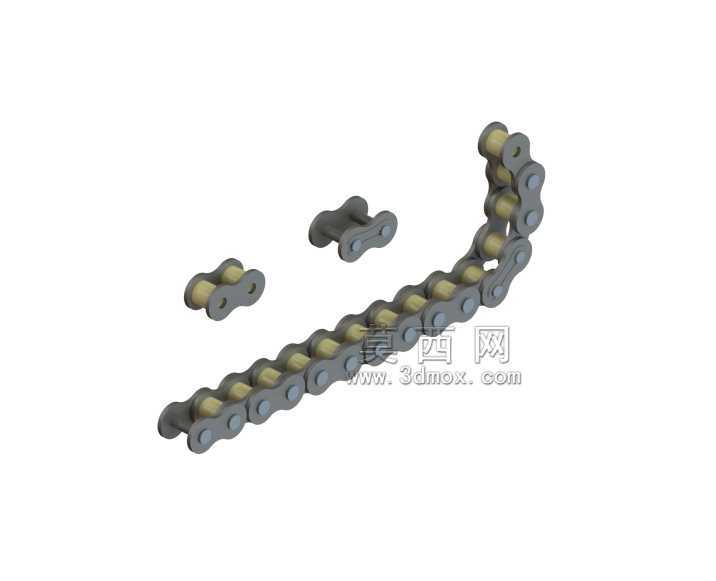

安装适配层面，单节链节的两端分别为可拆分的外链节连接端与内链节插接端，可通过配套的链节卡扣或者销轴铆接方式，将多节单元拼接成任意所需长度的闭环链条，适配不同中心距的传动轴布局。设计时还需要考虑链条的侧弯余量，保证链条在绕经链轮时，相邻链节的弯折角度能覆盖链轮的最小分度圆对应的包角要求，避免出现链节卡死、无法顺利啮入链轮齿槽的问题。同时铰接处的间隙设计需预留润滑脂的存储空间，保证在定期补脂的维护周期内，铰接副能持续得到润滑，降低磨损速率，延长整链的使用寿命。

从受力角度分析，链节在运转过程中会承受循环的拉伸载荷，启动、制动瞬间还会承受附加的冲击载荷，因此链板、销轴、套筒、滚子的材质匹配与热处理工艺也需要对应设计：链板通常采用中碳钢冲压成型后进行调质处理，保证足够的抗拉强度与抗疲劳性能；销轴与套筒采用低碳合金钢渗碳淬火，提升表面硬度与耐磨性，芯部保留足够韧性抵抗冲击载荷；滚子采用表面淬火处理，保证啮合滚动时的耐磨性能，同时能承受啮合瞬间的接触应力。各零件的硬度匹配需要经过反复验证，避免出现某一零件过早磨损导致整节链节失效的情况。

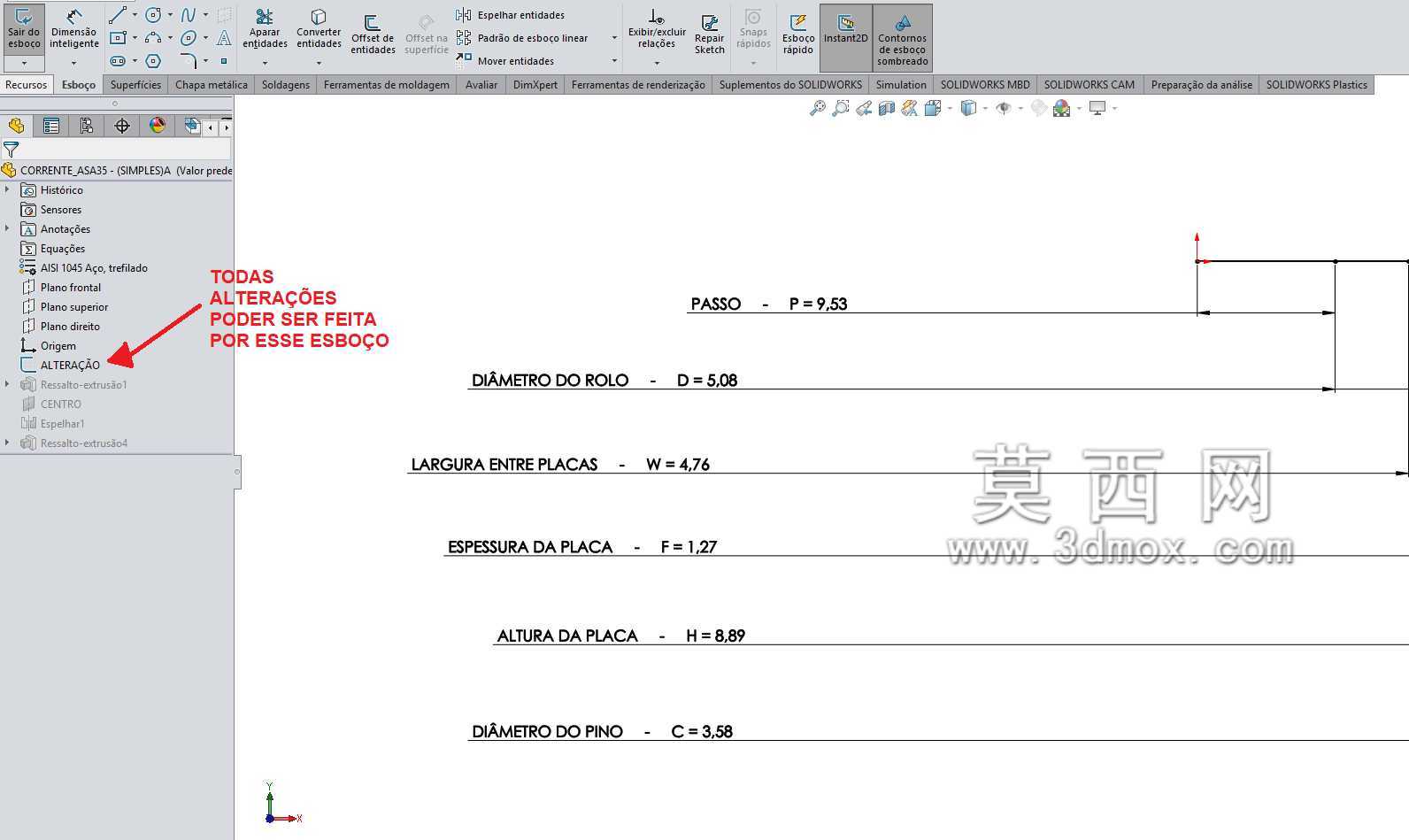

在实际建模过程中，需要严格还原各零件之间的配合关系，过盈配合的接触面不预留活动间隙，铰接副处按照实际配合公差预留合理的转动间隙，同时还原链板的倒角、销轴端部的铆接结构、滚子的端面倒角等细节特征，保证模型可直接用于后续的装配仿真、运动学分析、有限元强度校核等工作，也可作为设备选型、备件测绘的参考依据，帮助设计人员快速完成链传动系统的布局设计与校核计算。
