建筑用夹芯保温复合板材结构设计

　　这款夹芯保温复合板材的三维结构设计，核心围绕工业与民用建筑外围护场景的实际需求展开，在建模阶段就充分考虑了现场拼装的公差配合、不同工况下的受力边界以及长期使用的密封性能。从实际工程应用来看，这类板材主要用于钢结构厂房的墙面与屋面围护、临时装配式建筑的墙体搭建、冷链仓储的内壁保温隔断，也可应用于有恒温恒湿要求的工业生产车间内部隔断，相比传统砖砌墙体，它的安装效率能提升60%以上，自重仅为砖混墙体的1/8，能大幅降低主体结构的承重荷载。

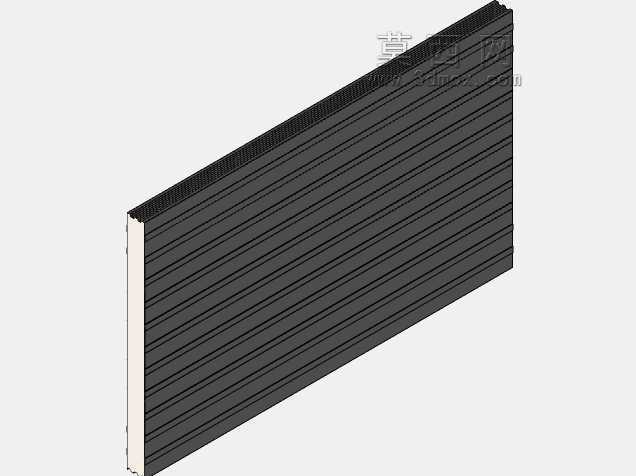

　　在功能特性设计上，板材采用双侧金属面层夹芯保温层的三明治结构，金属面层选用压型钢板做辊压成型处理，表面的凹凸肋条一方面提升了板材自身的抗弯刚度，减少大跨度安装时的中部挠度变形，另一方面也能引导屋面雨水顺着肋条方向快速排出，避免积水渗漏。芯层选用闭孔结构的保温材料，建模时特意保留了芯层与金属面层之间的粘接界面结构，还原实际生产中连续热压复合的工艺状态，保证两层材料之间无脱层空隙，阻断热桥传递路径，经实际测算，100mm厚度的板材保温性能等效于500mm厚的红砖墙体，能有效降低建筑采暖与制冷的能耗损失。

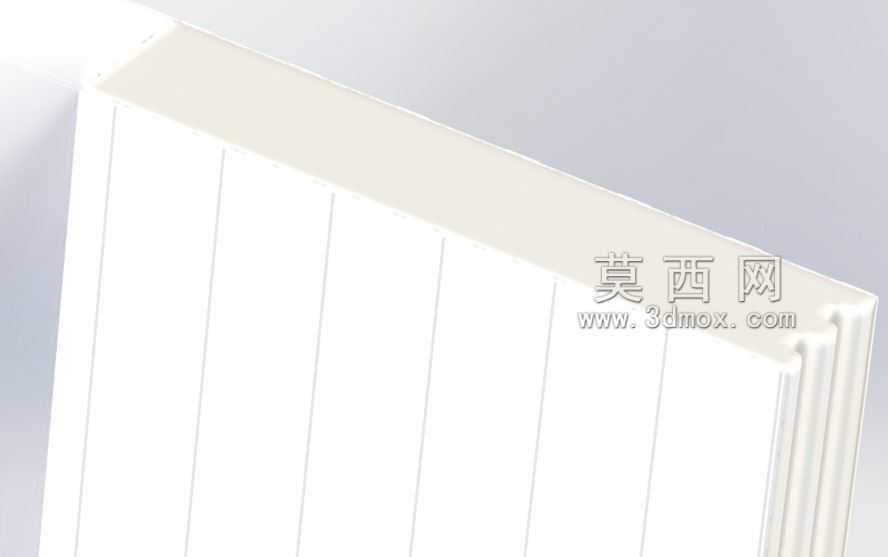

　　设计思路上完全贴合现场施工的实际逻辑，板材两侧做了子母口插接结构，公口与母口的配合间隙控制在0.5mm以内，安装时只需将相邻板材的子母口对齐推入即可完成拼接，不需要额外打钉固定拼接缝，拼接处内置的密封胶条槽位，能在板材插接到位后自动压实密封胶条，阻断雨水与冷风的渗透路径。建模时对板材的安装边界做了全参数化定义，单块板材的有效宽度固定为1000mm，长度可根据实际建筑模数在2000mm到12000mm之间调整，适配不同柱距、不同层高的建筑围护需求，板材与主体钢结构的连接采用隐藏式扣件固定，扣件卡在板材的肋条卡槽内，外部无外露螺钉，既提升了墙面的整体美观度，也避免了螺钉孔位置的锈蚀渗漏隐患。

　　从外形尺寸与安装边界来看，建模时严格还原了板材的截面轮廓细节，金属面层的厚度参数、芯层的厚度公差、插接结构的配合尺寸都完全匹配实际量产产品的精度要求，板材两端的裁切端面做了封边结构设计，避免安装后芯层材料外露吸潮，降低保温性能。在转角、门窗洞口等特殊安装位置，配套的异形板材模型也做了对应衔接结构，保证转角处的拼接缝同样能实现密封咬合，不需要现场额外裁切加工，减少施工废料产生。另外建模时也考虑了板材的堆叠运输场景，板材表面的肋条凹槽刚好能与上层板材的凸起肋条嵌合，堆叠运输时不会出现滑移错位，能提升运输过程的装载稳定性，减少运输过程中的板材磕碰损伤。

　　在结构受力校核层面，建模时对板材的抗弯、抗风揭性能做了对应结构强化，金属面层的肋条高度、芯层的密度参数都经过受力验算，能满足不同地区的风荷载、雪荷载要求，在沿海高风压地区使用时，只需调整扣件的安装间距即可满足抗风揭要求，不需要更换板材整体结构。板材的防火性能在结构设计上也做了对应考量，芯层材料选用阻燃级材质，金属面层为不燃材料，整体能达到建筑围护材料的防火等级要求，发生火情时能有效阻断火势蔓延，不会产生有毒滴落物。
