气体管路立式过滤站管路集成结构

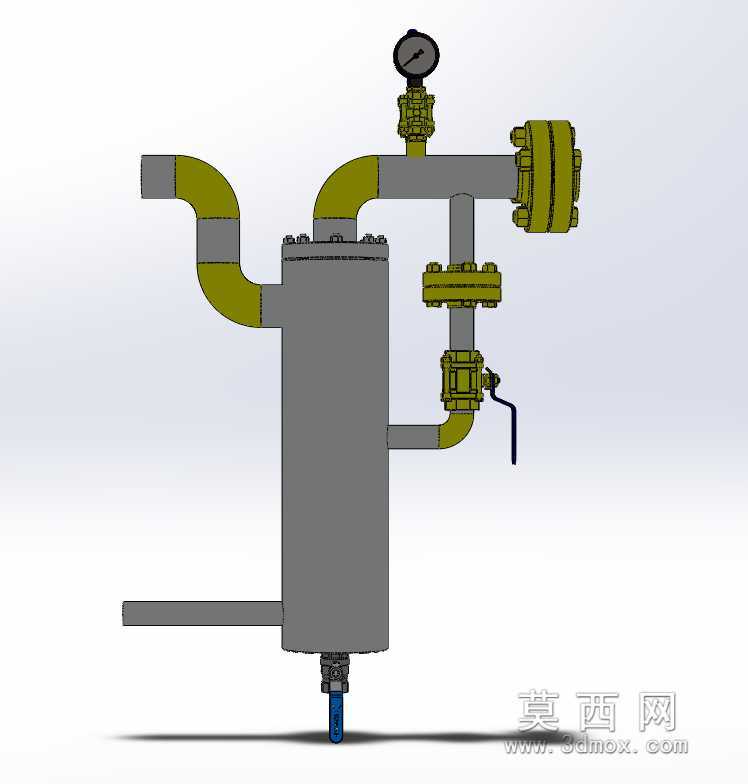

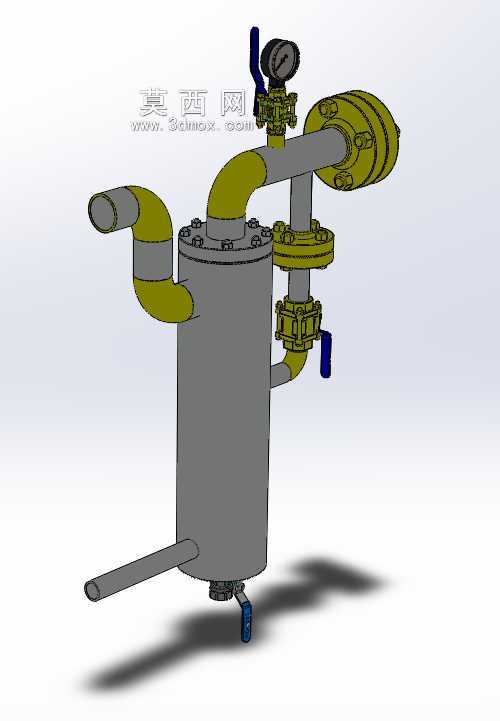

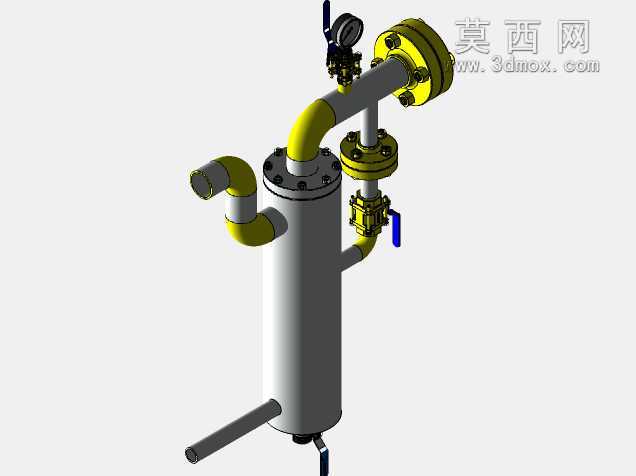

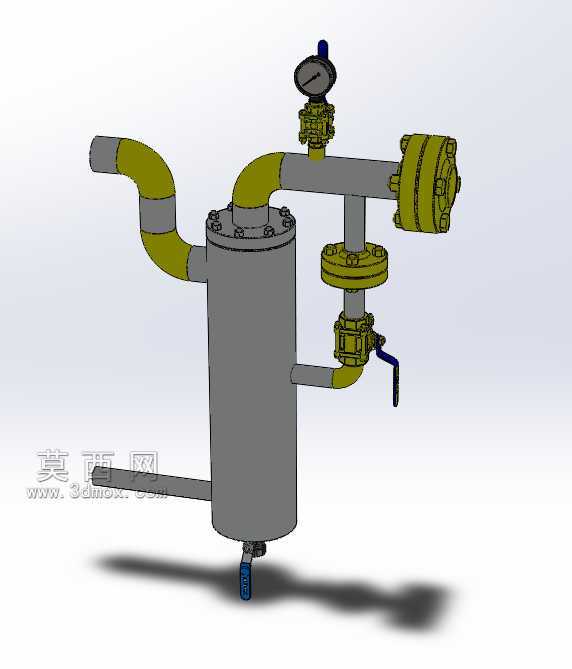

　　这套过滤站结构主要面向中小流量气体输送管路的杂质拦截场景，常见于车间压缩空气支管路、小型蒸发系统工艺气管路、实验室集中供气支路等安装位置，核心作用是滤除气流中夹带的固态颗粒、冷凝液滴等杂质，避免下游精密调压元件、气动执行机构、工艺用气设备被杂质卡滞或磨损。从结构布局来看，主体采用立式承压罐体作为过滤容腔，相比卧式结构更利于截留杂质靠重力沉降到罐体底部，减少滤芯被沉降杂质反复冲刷的概率，延长滤芯维护周期。罐体顶部采用法兰快开结构，无需拆卸周边主管路即可开盖更换内部过滤元件，日常维护操作空间要求更低，适合管路排布紧凑的车间夹层、设备旁侧安装位。罐体侧面的进出口管路采用偏心排布设计，进气口从罐体上部切向接入，

　　进入罐体后气流会沿罐体内壁形成旋流，大颗粒杂质和液滴在离心力作用下直接被甩到罐壁后滑落至底部沉渣区，提前完成粗分离，降低后续精过滤段的负载。罐体顶部引出的支管路上安装有压力表，可实时显示罐体内部压力，通过进出口端的压差值就能直观判断滤芯堵塞程度，当压差超过设定阈值时即可安排维护，无需拆开罐体检查滤芯状态。罐体底部设置有带球阀的排污口，日常维护时无需停机拆盖，只需短暂关闭进出口主管路阀门，打开底部球阀即可排出沉降在罐底的积液和杂质，排污操作全程单人即可完成，大幅降低日常运维的工作量。进出口管路的连接端采用标准法兰结构，可直接对接同通径的工业气体管路，安装时只需匹配法兰螺栓孔位、做好密封垫压紧即可完成对接，无需现场焊接调整管路走向。

　　侧面引出的支管还预留了旁路接口，可根据实际工况需求接压差传感器、自动排污阀或者取样管路，适配不同自动化等级的管路系统。从安装边界来看，整套结构的重心集中在立式罐体的中下部，安装时只需在罐体底部做简单的支架支撑即可，侧面管路的受力可通过相邻管路的管架分担，无需额外做重型承重基础。罐体侧面的阀门操作手柄、顶部压力表的观测位都预留了足够的操作空间，安装时无需刻意调整设备朝向，站在管路操作侧即可完成阀门启闭、压力读数、排污操作等全部日常操作。管路弯头处采用大曲率半径的弯管结构，相比直角弯头能大幅降低管路局部阻力，减少气流通过时的压力损失，适配对供气压力稳定性要求较高的工艺场景。罐体上的所有连接法兰都采用统一的压力等级标准，

　　密封面形式适配常用的非金属密封垫片，现场安装时无需单独定制特殊密封件，备件通用性强。这套结构在设计时充分考虑了现场安装的容错空间，进出口管路的法兰位置预留了少量调整余量，可适配现场管路安装时的小范围位置偏差，降低现场安装的对位难度。底部排污口的引出方向可根据安装现场的排污管路走向做周向调整，无需改动主体结构即可适配不同方向的排污接管需求。在实际选型应用中，可根据管路的实际通气流量、杂质粒径要求更换不同精度的内部过滤元件，主体罐体和外部管路结构无需做任何改动，适配性较强。
