GLP卧式水平蒸发器结构设计

　　这款卧式水平蒸发器主要面向中小型燃气调压、LNG/GLP气化预处理场景设计，常见于区域供气站的前端气化单元、工业燃气锅炉的前置蒸发缓冲段，也可适配小型分布式能源站点的液态烃类蒸发工序，承担液态介质吸热气化、气液分离、压力稳定输出的核心作用，区别于立式蒸发器，卧式结构的重心更低，对安装基础的承重均匀性要求更友好，适合场地开阔但层高受限的场站布置。

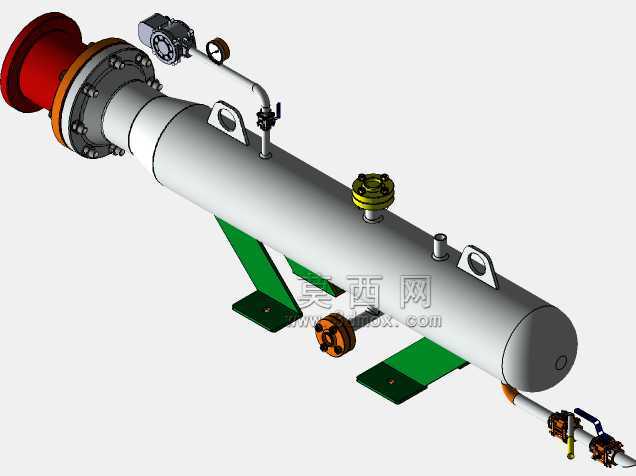

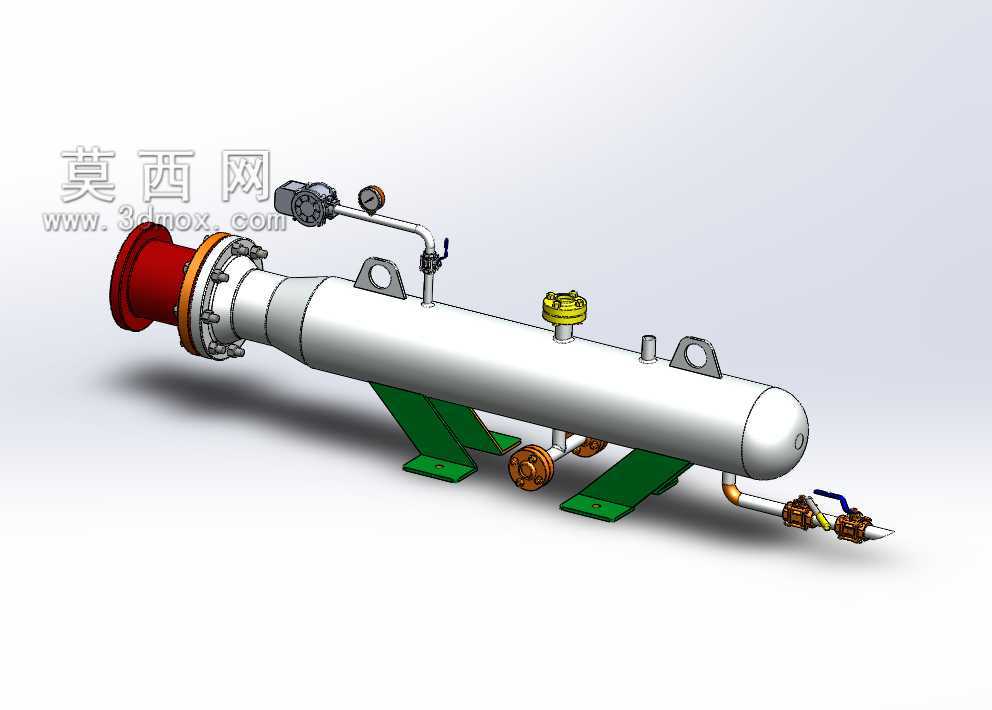

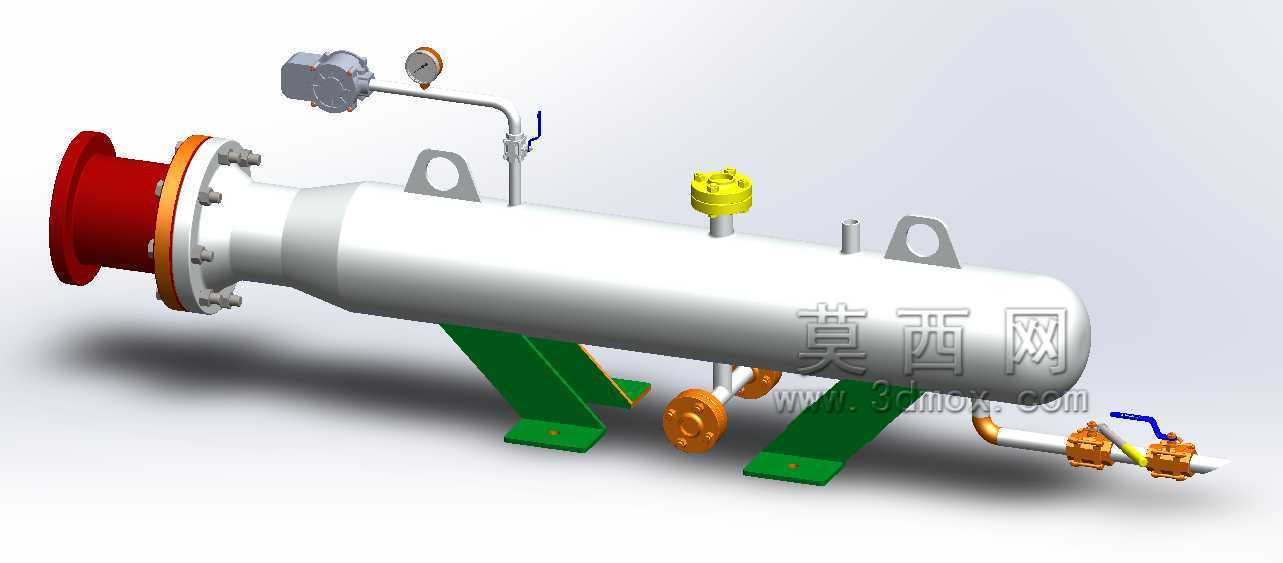

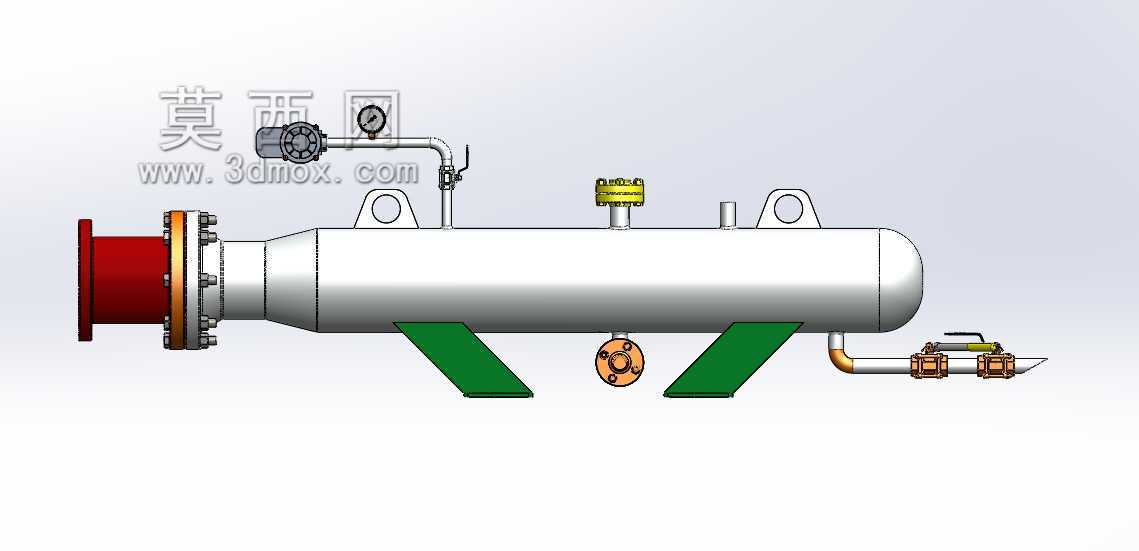

　　从结构设计逻辑来看，主体采用长圆筒形承压壳体，两端采用标准椭圆封头结构，左端为大口径法兰连接端，可直接对接上游来液管路，法兰密封面采用突面形式，适配中低压工况的垫片密封要求，法兰周边均匀布置螺栓孔，保证连接预紧力均匀分布，避免介质泄漏。壳体底部设置两个对称的鞍式支座，支座底板预留地脚螺栓安装孔，安装时可通过垫铁调整水平度，支座与壳体之间采用焊接连接，焊接位置做圆弧过渡处理，降低应力集中风险，适配长期承压运行的疲劳强度要求。

　　壳体顶部设置了两组吊耳结构，方便设备吊装转运时的钢丝绳挂载，吊耳位置经过重心核算，保证吊装时设备保持水平姿态，避免壳体局部受力变形。顶部还集成了压力表接口、安全阀接口、放空阀组：压力表通过引压管连接壳体内部气相空间，可实时监测壳内压力变化；安全阀为弹簧全启式结构，整定压力匹配设备设计压力，超压时可自动泄放保障设备安全；顶部黄色端盖为检修口，可在设备停机泄压后打开，检查内部布液、换热元件的结垢或损耗情况。

　　壳体侧面及底部布置了多组管路接口，包含进液口、出液排污口、气相出口，各接口均配置了对应的截止阀、球阀组件，其中底部排污阀采用球阀结构，流通阻力小，可快速排出壳体内积聚的凝液、杂质，避免长期堆积影响换热效率；气相出口管路设置了过滤结构，可拦截气化过程中携带的液滴，保证输出气相介质的干度满足下游设备使用要求。左端靠近法兰位置设置了驱动机构与压力表组件，驱动机构连接内部布液装置，可根据负荷调整布液角度，保证液态介质均匀分布在换热面上，提升蒸发效率。

　　从安装边界来看，设备整体为卧式长轴结构，安装时需预留左端法兰拆装的操作空间，以及右端管路连接、阀门操作的检修空间，底部支座的安装间距需匹配基础预埋螺栓的位置，设备周边需预留至少0.8米的巡检通道，方便日常查看仪表读数、操作阀门。壳体外部不做额外保温层设计时，可适配常温环境下的蒸发工况，若用于低温介质蒸发，可在壳体外部加装聚氨酯保温层，保温层厚度根据介质温度与环境温差计算确定，加装保温层后需注意仪表接口、阀门位置预留操作间隙，避免保温层覆盖操作部件。

　　设计过程中充分考虑了现场运维的便利性，所有外接管路的阀门均采用下装或侧装形式，操作手柄朝向巡检通道一侧，无需登高即可完成阀门启闭操作；压力表表盘朝向巡检方向，读数时无需额外调整视角；所有法兰连接的阀门、仪表均采用标准通用规格，现场备件替换难度低，无需定制特殊配件。壳体内部的换热元件采用模块化设计，可通过顶部检修口整体抽出更换，无需切割壳体，大幅降低后期运维的工作量与成本。

　　在功能适配性上，该蒸发器可适配GLP等液态烃类介质的蒸发工况，设计压力覆盖中低压区间，蒸发量可通过配套的阀门开度、上游供液量进行调节，适配不同负荷的用气需求，当下游用气量波动时，壳体本身的气相空间可起到一定的缓冲作用，避免输出压力出现大幅波动，保证下游用气设备的运行稳定性。设备整体结构紧凑，没有冗余的外凸部件，运输时可直接采用平板车装载，无需额外拆解外部组件，到场后仅需连接管路、固定地脚螺栓即可完成安装，大幅缩短现场施工周期。
