固定式GLP储罐多点式安全泄压阀结构

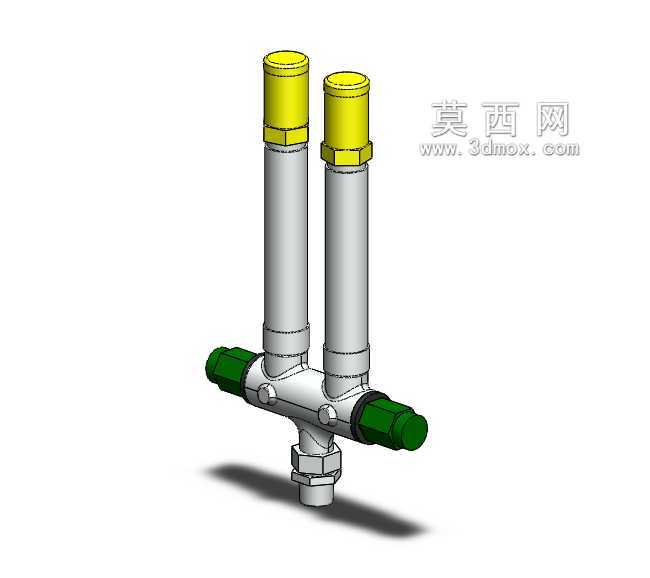

　　在液化石油气固定站场的储配系统中，储罐超压泄放是核心安全防护环节，常规单接口安全阀受安装位置、泄放通量限制，往往难以匹配大容量卧式储罐的多点压力均衡泄放需求，这类双引出端的多点式安全阀正是针对站场固定储罐的特殊工况开发的专用阀件。从实际应用场景来看，这类阀件主要安装在固定布置的GLP储罐顶部气相空间位置，区别于车载罐、移动瓶组的泄压装置，其需要长期耐受户外环境温变、储罐内介质组分波动带来的压力交变影响，同时要满足站场运维中定期校验、不中断储罐备用状态的使用要求。从功能特性上看，该阀采用一体化汇流管座设计，两个独立的阀柱单元共用底部的横向汇流通道，横向通道两端设置外螺纹连接端，可直接对接储罐顶部的气相引出支管，无需额外拼装三通接头，

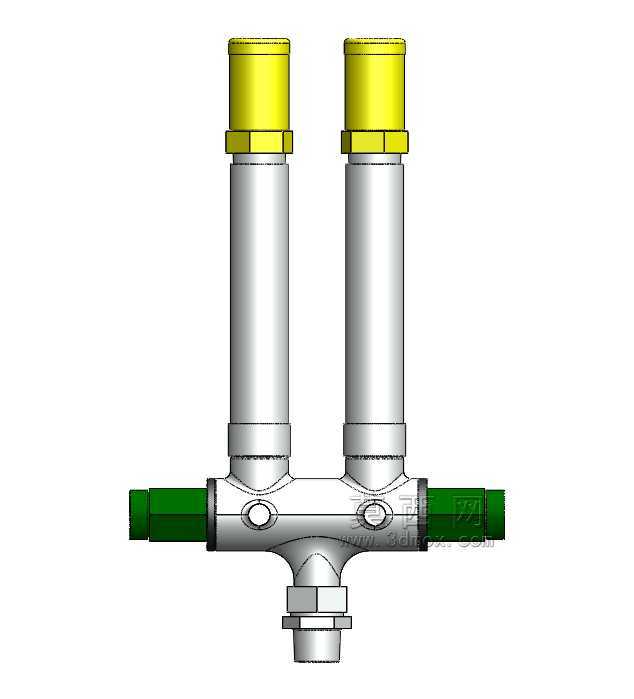

　　减少了管路连接的泄漏点；每个阀柱顶部为泄压启闭的核心组件，黄色防护帽罩内部集成弹簧加载的启闭密封结构，当储罐内部气相压力超过设定阈值时，阀瓣自动抬升泄放超压介质，双阀柱的设计既可以实现双倍泄放通量，应对夏季高温暴晒下的快速升压工况，也能在单阀校验卡阻时保留冗余泄放能力，避免单阀失效带来的储罐超压风险。设计思路上，整体结构优先考虑安装便捷性与运维可靠性，底部汇流管下方预留的外螺纹接头可作为排污、校验取压接口，无需在阀组额外开孔；阀柱与汇流管的连接采用圆弧过渡的焊接结构，避免直角应力集中，适配站场管路长期承压的疲劳强度要求，两端的绿色锁紧结构为连接端的防松压帽，安装时可通过压帽锁紧对接管路的密封面，抵消管路振动带来的螺纹松脱风险。

　　从安装边界来看，横向汇流管的总长度控制在常规储罐顶部支管的标准间距范围内，两个阀柱的垂直高度一致，顶部防护帽的外径统一，可适配通用的安全阀校验夹具，无需定制专用工装；安装时需保证汇流管保持水平状态，两个阀柱垂直向上，避免阀瓣偏磨导致密封失效，底部的下引接口需垂直向下，便于排污时排出汇流管内积聚的凝液、杂质，避免杂质卡滞阀瓣密封面。在实际选型匹配中，这类阀件的泄放通量可通过调整内部弹簧刚度匹配不同容积的储罐，双阀结构的设计也允许两个阀柱设定略有差异的开启压力，实现分级泄放：当压力小幅超压时仅单阀开启小流量泄放，压力快速升高时双阀同时开启大流量泄放，减少常规安全阀频繁启闭带来的密封面磨损，延长阀件的校验周期。结构建模过程中，

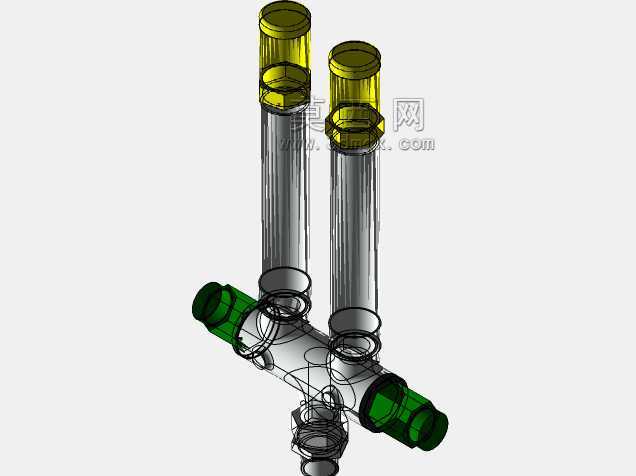

　　需要重点关注汇流管内部的流道圆滑过渡，避免流道突变带来的泄放阻力增大，同时要保证各连接螺纹的同轴度，避免现场安装时出现螺纹错扣、密封面偏斜的问题；阀柱外壁的环形凸台是加工时的装夹定位基准，建模时需要预留足够的装夹宽度，满足机加工时的定位精度要求，顶部防护帽与阀柱的配合间隙需要控制在合理范围，既避免雨水、灰尘进入阀内部锈蚀弹簧，也保证防护帽拆装便捷，方便运维人员定期检查阀杆状态。
