立式承压过滤脱碳罐体结构设计

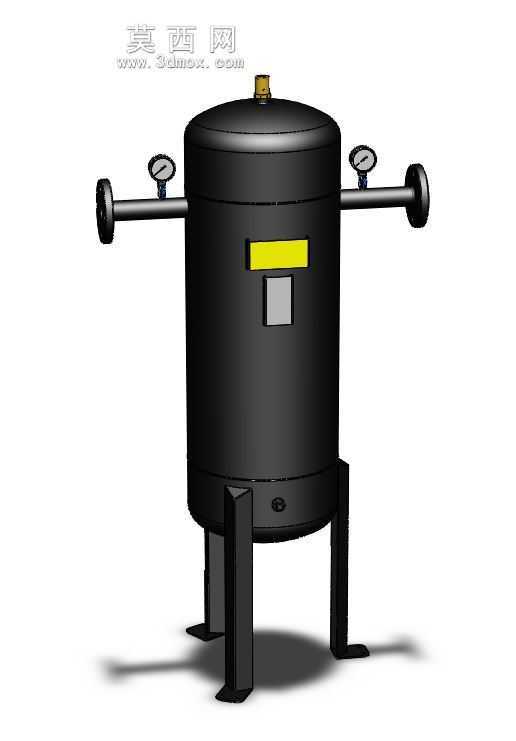

　　在沼气提纯、小型燃气汽化预处理这类工况里，介质里混杂的游离碳粒、冷凝液滴、管路锈蚀杂质一直是影响后端调压设备、燃烧器寿命的核心问题，这款立式承压过滤脱碳罐体的设计，就是针对350Kg/h处理量级的中小流量气路净化需求做的结构落地。从现场安装的边界条件倒推，罐体采用立式支腿支撑结构，三支等边角钢支腿沿罐体下封头圆周120度均布，支腿底部带外翻的安装脚板，可直接通过膨胀螺栓固定在混凝土设备基础上，安装时不需要额外做钢架支撑，单台设备的占地投影仅需0.8平方米，适配撬装式供气站、小型沼气净化站这类空间紧凑的布置场景。罐体的接口设计完全匹配现场管路的常规走向，两侧水平伸出的接管为1.5寸标准管径，接管端部带配对法兰，可直接和上下游管路对接，

　　不需要额外做变径处理；两侧接管上方各配置一只径向安装的压力表，可实时监测罐体进出口的压力差值，当压差异常升高时，运维人员可直接判断内部滤芯是否出现堵塞，不需要额外加装压差检测组件。罐体顶部设置的小口径排气阀接口，用于设备初次投用、检修后重启时的腔室排气，避免气腔里积存空气导致供气压力波动；下封头位置预留的排污接口，可定期排出腔室底部沉积的碳粒杂质、冷凝积液，排污操作不需要拆解罐体主体。从结构设计的强度逻辑来看，罐体主体采用等径直筒加上下椭圆封头的结构，相比锥底结构加工难度更低，承压稳定性更好，针对低压燃气工况的设计压力，筒壁厚度选取时预留了足够的腐蚀裕量，适配沼气这类含微量腐蚀性介质的使用场景。内部的过滤组件采用中央悬装的固定方式，

　　滤芯安装座固定在上封头下方的支撑筋板上，更换滤芯时只需要拆开上封头的快开螺栓即可完成操作，不需要挪动两侧的管路连接，大幅降低运维的拆装工作量。罐体侧面预留的标识安装位，可直接粘贴设备参数、流向标识，避免现场施工时额外焊接标识牌破坏罐体防腐层。设计时也充分考虑了运输与吊装的需求，罐体上封头位置未设置额外吊耳，可直接采用吊带兜住筒身完成吊装，支腿的高度设置预留了排污阀的安装空间，底部排污口距离基础面的高度足够承接排污管路，不需要额外抬高设备。在实际工况适配中，这款设备可串联在汽化器出口与调压阀组之间，拦截汽化过程中介质析出的固体碳粒、管道杂质，同时通过腔体内的流速沉降作用分离部分液态液滴，避免杂质进入后端精密调压阀导致密封面磨损、

　　调压失效，也能减少杂质进入燃烧器导致的喷嘴堵塞、燃烧不充分问题。建模过程中对所有法兰连接位、支腿焊接位都做了贴合实际的焊缝结构处理，没有做过度的工艺简化，导出的模型可直接用于撬装管路的干涉检查、设备基础的荷载核算，也可作为同类型过滤罐体设计的参考原型，调整筒身高度、接口管径即可适配不同流量等级的净化需求。
