工业储水配套箱体结构三维设计

　　在工业生产配套、民用供水保障、循环冷却系统搭建等诸多场景里，储水类箱体都是不可缺少的基础配套部件，这类部件的设计合理性，直接影响整套系统的运行稳定性、后期维护便捷性以及空间利用率。做这类箱体的三维结构设计时，首先要跳出“只是一个装水的铁盒子”的认知误区，要结合实际安装场景的边界条件倒推结构细节，不能先画个方盒子再补装配件，那样很容易在现场安装时出现干涉、检修空间不足、承重不达标等问题。

　　从实际应用场景来看，这类储水箱体可适配的场景跨度很大，小到单机设备配套的冷却循环储水单元，大到生产车间的集中供水中转单元、暖通系统的膨胀补水单元，甚至部分户外作业场景的临时储水配套，都能用到同结构逻辑的箱体，只是尺寸、壁厚、接口配置会根据场景做调整。设计初期首先要明确安装边界，比如如果是嵌入设备机架内部安装，箱体的外形尺寸必须严格卡准机架内部的预留空间，四个角的固定位要和机架的安装梁完全对齐，还要预留出侧面液位计安装、顶部注水口开盖、底部排污口接管的操作空间，不能出现箱体塞进去之后，手伸不进去拧管接头、打不开注水口盖板的问题。如果是落地式独立安装的箱体，底部要设计配套的支撑脚，支撑脚的高度要满足底部排污管路的安装坡度要求，一般排污口要比箱体底面最低点略低，同时支撑脚的间距要匹配现场常用的叉车叉齿间距，方便后期设备移位调整，不用额外做吊装工装。

　　箱体的功能特性设计要贴合实际使用需求，首先是储液的密封可靠性，箱体的拼缝焊接结构不能只做简单的对接焊，要根据板材厚度设计折边咬合结构，减少焊接变形带来的渗漏隐患，尤其是盛装带一定温度的循环水时，板材热胀冷缩会持续对焊缝产生应力，折边结构能分散大部分应力，避免长期使用后焊缝开裂渗漏。然后是液位观测的便利性，不能只在箱体上开一个螺纹孔装玻璃管液位计，要根据箱体的安装高度，选择侧装式磁翻板液位计或者顶装式浮球液位计的安装位，如果是安装在光线较差的设备内部，还要预留液位传感器的安装接口，方便接电控系统做低液位报警、自动补水的联动控制。箱体的接口配置要做冗余设计，除了必要的进水口、出水口、排污口、溢流口，还要预留1-2个备用接口，平时用堵头封住，后期如果要加药、接循环过滤回路的时候，不用重新在箱体上开孔焊接，避免现场动火作业带来的安全隐患。

　　设计思路上要优先考虑加工工艺性，箱体的板材下料要尽量减少异形切割，所有折弯角度统一为90度，减少加工厂的调模时间，降低加工成本。箱体内部如果尺寸超过800毫米，要加装加强筋或者拉撑结构，避免装满水之后侧板出现鼓胀变形，拉撑的位置要避开内部水流的主流通道，不能影响水体循环，同时拉撑的焊接要做满焊处理，避免缝隙里残留积水滋生水垢。顶部的人孔或者手孔设计要根据箱体容积来定，容积小于500升的箱体可以只开带密封盖的手孔，方便日常清理内部的水垢和杂质，容积超过1000升的箱体必须开设人孔，人孔的位置要靠近爬梯或者操作平台，方便检修人员进入内部做维护。另外箱体的表面处理也要结合使用场景考虑，如果是在潮湿的车间环境使用，板材要做镀锌或者喷塑处理，内壁如果是盛装饮用水或者对洁净度有要求的水体，还要做食品级的防腐涂层，避免水质被污染；如果是盛装工业循环冷却水，内壁可以做普通的防锈漆处理，控制加工成本。

　　很多新手设计这类箱体的时候容易忽略安装和维护的细节，比如把出水口开在箱体侧面的最底部，看似能把水排干净，但是现场接软管或者硬管的时候，接头会和地面或者安装基础干涉，导致管路装不上，正确的做法是把出水口开在距离底面10-15毫米的位置，同时箱体底面做1-2度的坡度坡向排污口，既能保证大部分水体可以顺利排出，也能给管路接头留出足够的安装空间。还有溢流口的设计，不能直接开个管子伸出去，要在溢流口内部加防虫网，外部接引流管把溢流水排到附近的排水沟，避免夏季蚊虫顺着溢流口飞进箱体内部产卵，污染水质。另外箱体的接地设计也不能忘，尤其是在配套电控系统做自动补水的场景，箱体要预留接地螺栓的安装位，避免液位传感器漏电带来的安全隐患。

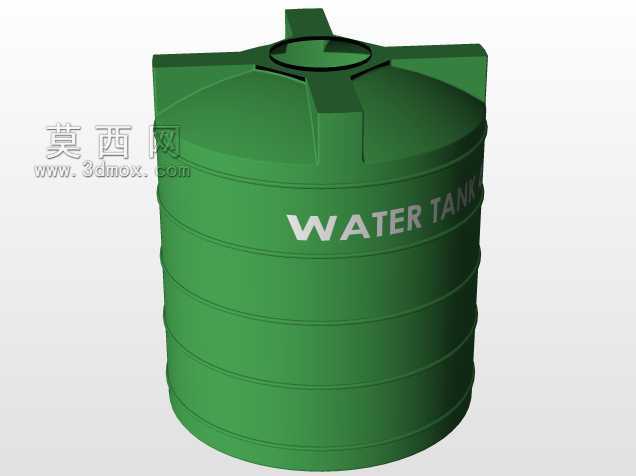

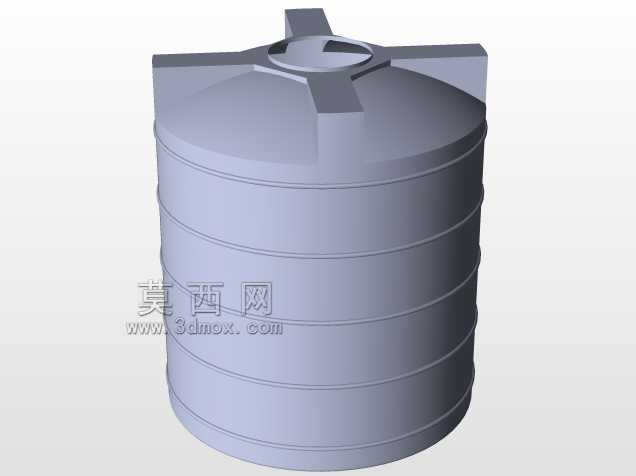

　　从结构建模的角度来说，做这类箱体的三维模型时，要把所有的焊接预留量、板材厚度、密封件的安装槽都准确建模出来，不能只做外观曲面，那样导出的工程图没法直接用于生产加工。比如箱盖和箱体的配合处，要设计一圈折弯的止口，止口上预留密封胶条的安装槽，胶条的压缩量要控制在30%左右，既保证密封效果，也不会因为压缩量太大导致箱盖盖不严。固定箱盖的螺栓间距要控制在100-150毫米之间，间距太大的话，胶条的压紧力不均匀，容易出现渗漏点，间距太小则会增加不必要的加工和装配工作量。还有箱体上所有的外接管路接口，都要在模型里标注清楚公称通径、连接标准、伸出长度，方便后续管路设计的时候直接匹配对应的接头和阀门，不用反复核对尺寸。

　　这类储水箱体看似结构简单，实则每一处结构细节都和现场使用体验直接相关，设计的时候多站在安装工人、运维人员的角度考虑操作便利性，就能避免很多后期现场整改的麻烦，让整套供水或者循环系统的运行更加顺畅。
