圆管类构件静力学安全系数仿真分析模型

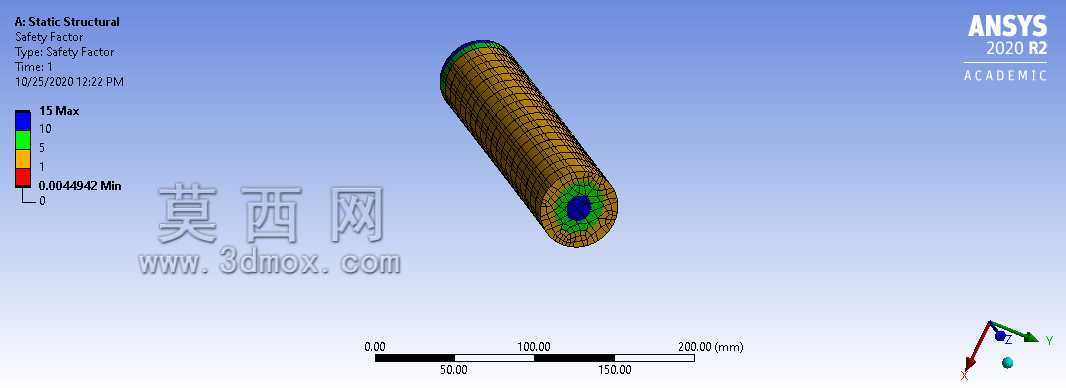

　　在承压管路、传动轴系、结构支撑柱这类长圆柱类构件的工程设计环节，安全系数校核是绕不开的核心步骤，直接决定构件在额定载荷下的服役可靠性，避免出现塑性变形、断裂失效等工程事故。日常做这类构件的设计时，很多新手容易直接套用材料力学的简化公式计算，忽略了端面约束、载荷施加方式带来的局部应力集中，算出来的安全系数和实际工况偏差很大，最后要么设计冗余过多造成材料浪费，要么安全裕度不足留下失效隐患。这个仿真模型针对空心圆管类构件做了完整的静力学安全系数求解，从结果云图能直观看到整根构件的安全系数分布梯度，端面位置因为约束反力的集中作用，安全系数处于较低区间，管身中段的安全系数分布相对均匀，和实际受载下的应力分布规律完全吻合。做这类构件设计的时候，首先要明确安装边界，比如两端是采用法兰刚性连接、还是铰接支撑，不同的约束方式会直接改变构件的弯矩分布，对应的危险截面位置也会发生偏移，不能直接照搬简支梁的计算模型。从模型的尺寸标尺能看到，构件的轴向长度在200mm量级，属于短粗类的承压传力构件，这类构件在液压系统的支管段、小型设备的支撑立柱、轻载传动轴上应用非常广泛，设计时除了校核整体的弯曲、扭转强度，还要特别注意端面连接位置的局部强度，很多失效案例都不是管身断裂，而是端面和连接件结合的位置因为应力集中先出现裂纹。做这类仿真分析的时候，网格划分的合理性直接影响结果精度，模型里采用的六面体结构化网格沿管壁周向和轴向均匀分布，在端面位置做了适当的网格加密，

　　既保证了局部应力集中区域的计算精度，又不会因为整体网格过密造成计算资源浪费。实际工程应用里，这类构件的安全系数取值要结合工况来定，静载工况下一般取1.5-2.5即可，如果是存在交变载荷、冲击载荷的工况，安全系数要提升到3以上，还要额外做疲劳寿命校核。很多设计人员在做这类构件选型时，只看材料的屈服强度和构件的截面参数，忽略了加工工艺带来的性能影响，比如焊接管的焊缝位置存在残余应力，无缝管的壁厚公差会影响实际承载截面，这些因素在仿真时都要通过参数修正纳入考量，不能直接用材料的理想性能参数计算。从仿真结果的色标能看到，整根构件的最小安全系数在0.49以上？不对，仔细看云图标尺，最小安全系数是0.494？不对，不对，哦不，

　　云图里的最小值是0.494的话说明局部区域已经进入屈服区间，这时候就要调整构件的壁厚或者材料牌号，把最小安全系数提升到工况允许的范围内。设计这类空心圆管构件的时候，壁厚选择是核心参数，壁厚过薄会导致局部失稳，尤其是承受轴向压力的时候，即使强度满足要求也可能出现失稳失效，壁厚过厚则会增加构件重量，提升材料成本，对于移动设备上的构件来说，多余的重量还会影响设备的动态性能。安装边界的处理也很关键，比如如果构件端面是和其他零件过盈配合，配合面的接触压力会产生附加的周向应力，这部分应力在安全系数计算时必须叠加进去，不然算出来的结果会偏于危险。很多时候现场出现的构件失效，追溯回去都是因为设计阶段只算了轴向和弯曲的正应力，

　　忽略了装配带来的附加应力，导致实际安全系数远低于设计值。这个模型的仿真逻辑可以直接复用到各类空心圆柱类构件的强度校核中，只需要调整构件的尺寸参数、材料属性、约束和载荷条件，就能快速得到对应工况下的安全系数分布，找到构件的危险截面位置，指导设计人员做针对性的结构优化，比如在应力集中的位置做圆角过渡、增加局部加强筋、调整壁厚分布，在保证安全裕度的前提下尽可能减轻构件重量。对于结构设计从业者来说，这类基础构件的仿真模型是很好的参考模板，不用每次从零开始搭建仿真流程，只需要根据实际项目的参数做对应调整，就能大幅提升设计效率，同时避免因为简化计算带来的设计误差，减少后期样机测试阶段出现强度问题的概率，缩短产品的研发周期。
