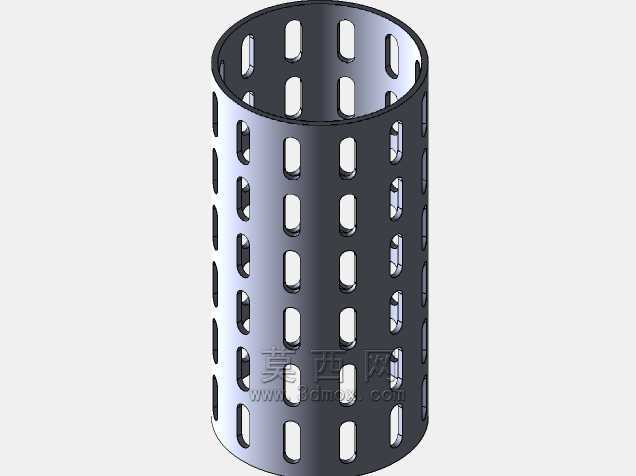

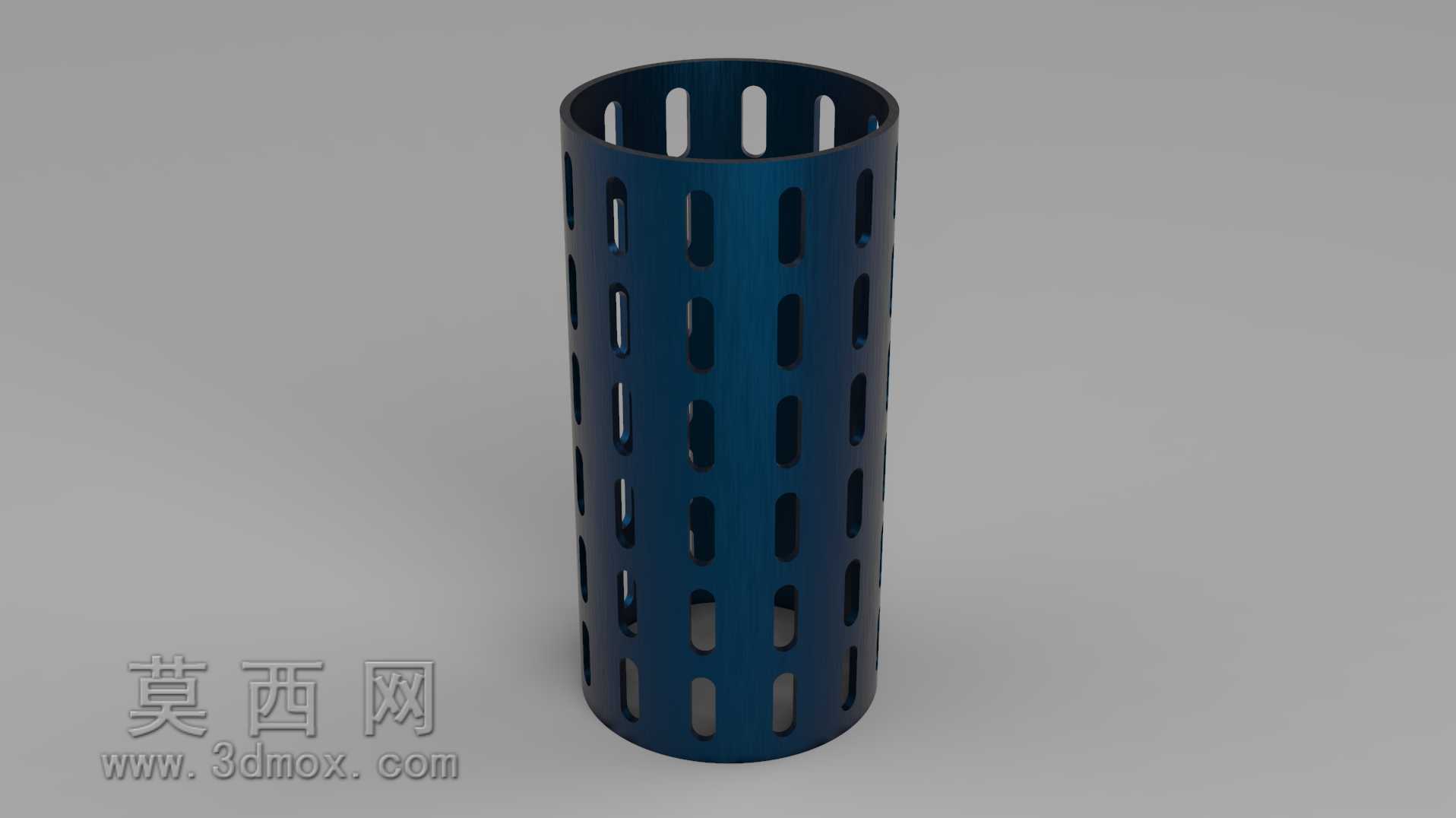

带阵列长圆孔的镂空圆柱筒体结构

　　这类带规则阵列长圆孔的镂空圆柱筒体，在流体过滤、物料筛分、通风散热、防护套筒类场景中应用十分广泛，日常接触到的工况里，既可以作为流体管路中的前置过滤承载体，在外壁包覆对应目数的滤网后，依托筒壁的镂空结构实现流体通流同时的杂质拦截，也可以直接作为筛分设备的转鼓筒体单元，依托旋转过程中筒壁的长圆孔完成颗粒物料的粒径分级，还能作为高温工况下设备的外围防护套筒，兼顾结构防护与通风散热的双重需求，部分轻工设备里也会用这类结构作为物料输送的导流套筒，依托镂空孔实现输送过程中的沥液、透气功能。从结构功能特性来看，筒体采用整周等壁厚的圆柱结构，整体刚性均匀，不会出现局部应力集中导致的受压变形问题，长圆孔采用轴向排布的整周阵列形式，

　　相比同面积的圆孔结构，长圆孔的通流边界更流畅，物料卡滞的概率更低，尤其是针对条状、纤维状的物料或者杂质，长圆孔的通过性远优于等开孔率的圆孔结构，同时轴向排布的长圆孔不会过度削弱筒体的环向刚性，在承受径向压力或者周向扭矩的时候，孔间的实体筋条可以形成连续的传力路径，保证筒体在工作载荷下的结构稳定性。设计这类筒体结构的时候，首先要匹配安装场景的边界尺寸确定筒体的内外径参数，壁厚的选择需要结合工作载荷、材质特性综合考量，如果是作为承压过滤的筒体，壁厚需要满足对应压力等级下的强度要求，避免受压出现瘪塌变形，如果是作为轻量化的防护或者通风套筒，壁厚可以适当减薄以降低整体重量。长圆孔的参数设计需要结合实际工况需求确定，

　　孔的长度方向沿筒体轴向布置，孔的宽度尺寸直接对应筛分或者过滤的拦截粒径，整周阵列的孔位需要保证周向均布，避免出现孔位偏移导致的筒体动平衡问题，尤其是用在旋转类设备上的筒体，孔位的均布度直接影响设备运行的振动水平，轴向方向的孔间距需要兼顾通流面积和结构刚性，间距过小会导致筋条宽度不足，容易在受力时出现断裂变形，间距过大则会降低有效通流面积，影响设备的工作效率。孔边的处理也是设计中需要注意的细节，所有开孔的边缘都需要做倒钝处理，避免锐边在安装使用过程中割伤包覆的滤网、密封件或者操作人员，同时锐边倒钝也能降低孔边的应力集中系数，提升筒体的抗疲劳性能，在长期受交变载荷的工况下，不会从孔边位置萌生疲劳裂纹。从安装边界来看，

　　这类筒体通常两端会设计配合止口或者连接法兰，和上下游的设备部件完成定位连接，设计时需要保证筒体两端的同轴度公差，避免安装后出现偏心问题，影响整体设备的运行精度，筒体的圆柱度公差也需要控制在合理范围内，保证和外部配合件的间隙均匀，不会出现局部摩擦干涉的问题。实际建模过程中，这类结构可以先通过旋转特征完成基础筒体的构建，再绘制单个长圆孔的切除轮廓，通过轴向阵列和周向阵列完成所有开孔的切除，阵列过程中需要注意孔位的排布对齐，避免出现累计误差导致的孔位错位，最后对所有孔边和筒体端部做倒角或者圆角处理，完成整体结构的建模。这类结构的材质选择范围较广，根据不同的工况需求可以选用金属材质如不锈钢、铝合金，也可以选用工程塑料材质如PP、PVDF，不同材质对应的壁厚设计、加工工艺都有区别，金属材质的筒体可以采用钣金卷制焊接后冲孔，或者采用无缝管直接激光切割开孔的工艺加工，工程塑料材质的筒体可以采用注塑成型或者3D打印的方式加工，不同加工工艺对应的结构细节设计也需要做对应调整，比如注塑成型的筒体需要考虑脱模斜度，焊接成型的筒体需要预留焊接余量。在实际选型应用中，需要根据具体的工况载荷、接触介质、工作温度来确定对应的材质和结构参数，比如接触腐蚀性流体的工况需要选用耐腐蚀的不锈钢或者工程塑料材质，高温通风的工况需要选用耐高温的金属材质，轻量化要求高的场景可以选用铝合金或者工程塑料材质，保证结构在满足使用功能的前提下，兼顾成本和使用寿命。
