带弹簧支撑与线荷载作用的梁结构仿真分析模型

　　在工程结构设计领域，带弹性支撑的受线荷载梁是各类设备机架、建筑支撑、输送系统承重结构中极为常见的受力单元，这类结构的受力变形特性直接决定整套设备的运行稳定性与结构安全冗余，很多现场出现的结构变形过大、支撑点失效、局部应力集中断裂等问题，本质上都是在设计阶段没有准确模拟弹性支撑与均布线荷载共同作用下的梁体受力响应导致的。

　　从实际应用场景来看，这类梁结构广泛出现在带缓冲支撑的输送线承重梁、设备减震机架主梁、大跨度管线支撑梁、车辆悬架承载梁等场景中，和传统刚性铰支、固支梁不同，弹簧支撑会在梁体受载变形时产生随位移变化的支撑反力，线荷载则是沿梁长度方向持续分布的均布或梯度载荷，两者耦合作用下的梁体内力分布、变形曲线、支撑点反力都和刚性支撑梁存在明显差异，不能直接套用材料力学中的经典梁公式做简化计算，必须通过有限元仿真还原真实受力边界，才能得到准确的设计参数。

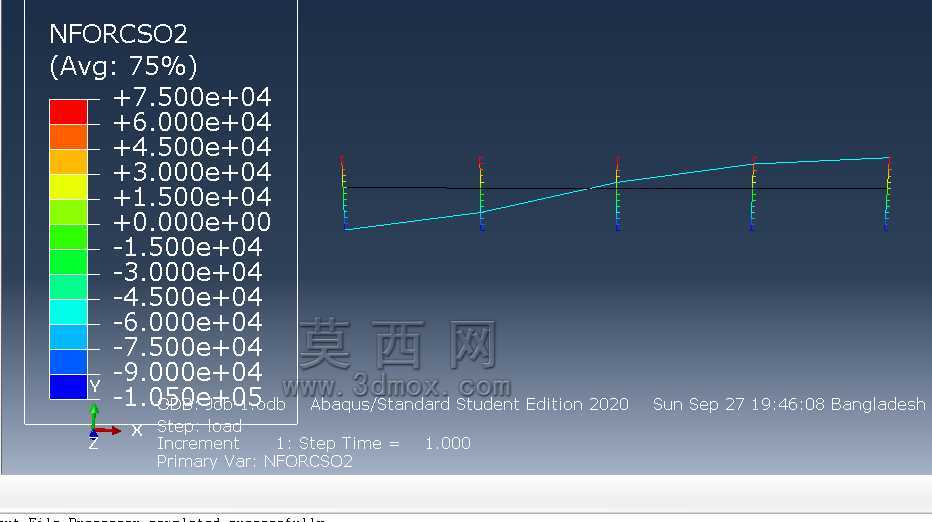

　　这个模型在设计时首先还原了真实工况下的边界条件：梁体沿长度方向设置了多组离散弹簧支撑，弹簧刚度参数按照实际工程中常用的橡胶减震垫、圆柱螺旋压缩弹簧的刚度区间做匹配设置，线荷载沿梁的上表面均匀施加，荷载取值覆盖常规工业场景中承重梁的常见载荷范围，仿真过程中输出了梁体沿长度方向的截面内力分布云图，能够直观看到不同位置的轴力、剪力、弯矩变化趋势，尤其是弹簧支撑点附近的内力突变区域，以及跨中位置的最大变形量，这些数据都是结构设计时校核梁体强度、刚度的核心依据。

　　从安装边界来看，模型中梁体的截面参数、弹簧支撑的间距、弹簧的安装定位尺寸都按照通用工业梁的常规设计比例设置，设计人员可以直接根据自身项目的实际载荷大小、安装空间限制，调整梁的截面规格、弹簧刚度参数、支撑点间距，快速匹配不同场景的设计需求，不需要从零开始搭建仿真模型。在实际工程选型中，设计人员往往需要反复调整弹簧刚度来平衡梁体的变形量与支撑反力：如果刚度过大，弹簧起不到缓冲减震的作用，动载荷会直接传递到基础结构，引发基础震动、连接螺栓松动等问题；如果刚度过小，梁体跨中变形量会超出允许范围，导致梁上安装的设备运行精度下降，甚至出现梁体塑性变形的风险。

　　这个仿真模型完整还原了弹簧与梁体的接触作用关系，没有做过度的刚性约束简化，能够准确反映支撑点反力随梁体变形的动态变化过程，通过云图可以清晰看到梁体在受载后，不同位置弹簧的压缩量差异，以及对应位置梁截面的内力变化，比如靠近荷载作用集中区域的弹簧压缩量更大，提供的支撑反力也更高，相邻位置的梁截面会出现明显的剪力突变，这些都是传统手算容易忽略的细节。在做结构校核时，设计人员可以直接提取模型中各截面的最大应力值，和梁材料的许用应力做对比，确定梁的材质选型与截面厚度是否满足强度要求，同时提取跨中最大挠度值，对照设备的精度要求判断刚度是否达标，还可以提取各弹簧的最大反力，作为弹簧选型、基础连接结构强度校核的输入参数。

　　很多现场调试中遇到的梁体异常震动、支撑点弹簧过早疲劳失效、梁体连接位置开裂等问题，都可以通过这类仿真模型提前预判，比如当线荷载存在局部偏载时，对应位置的弹簧反力会出现明显升高，长期交变载荷作用下就容易出现弹簧疲劳断裂，提前通过仿真识别出这些高风险位置，就可以在设计阶段调整支撑点布局、优化弹簧刚度匹配，或者在高应力位置做局部加强，避免设备投用后出现故障。对于三维建模与结构分析从业者来说，这类模型可以作为弹性支撑梁仿真的基础模板，掌握弹簧单元设置、线荷载施加、内力结果提取的整套流程，后续遇到不同场景的类似结构时，只需要替换对应参数就能快速完成分析，大幅提升设计效率，减少现场试错带来的成本损耗。
