基于特征值屈曲分析的工字钢受力变形仿真

　　在厂房承重结构搭建、桥梁支撑构件布设、重型设备机架设计等场景中，工字钢作为常用的受弯受压型材，其失稳临界载荷的测算直接关系到整体结构的安全冗余度，很多现场结构失效事故并非源于型材强度不足，而是受压状态下发生侧向屈曲失稳导致整体垮塌，这类失效模式往往没有明显的塑性变形前兆，突发性强，因此在结构设计阶段完成屈曲特性的仿真验证，是规避工程风险的核心环节。

　　本次仿真针对工程中常用的热轧普通工字钢构件展开，建模阶段严格遵循型材截面的实际轮廓参数，还原翼缘、腹板的过渡圆角与实际厚度，避免简化模型带来的刚度计算偏差，构件的长度选取对应工程中常见的简支受压立柱工况，两端约束条件匹配实际安装时的铰接边界——即限制端部三个方向的线位移，释放绕构件强轴、弱轴的转动自由度，完全贴合现场立柱与基础、上部承载梁的连接特性，不会因为约束设置过强导致屈曲载荷计算值偏高，给后续实际应用留下安全隐患。

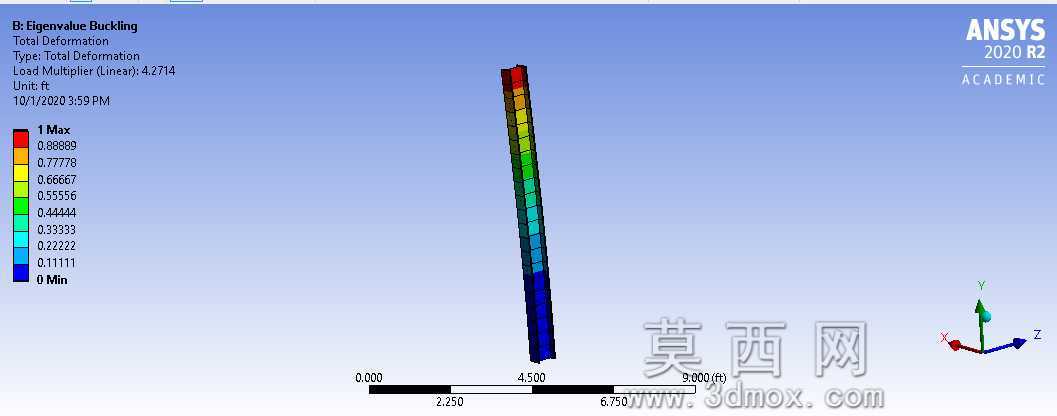

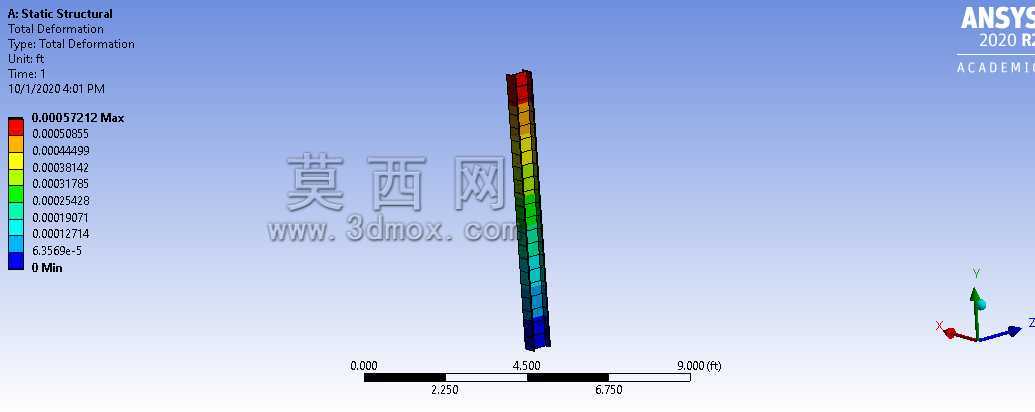

　　仿真过程采用特征值屈曲分析方法，首先对构件施加单位轴向载荷完成静力学求解，提取结构的应力刚度矩阵后开展屈曲模态计算，得到的一阶屈曲模态对应构件失稳时的最小临界载荷，从变形云图可以看到，构件的最大变形出现在柱高中部位置，沿弱轴方向发生侧向弯曲，变形量从端部约束位置向中部逐步递增，颜色云图的梯度分布直观呈现了不同位置的变形幅值，这一结果和材料力学中压杆稳定的理论计算趋势完全吻合，同时也考虑了工字钢截面两个方向回转半径差异带来的失稳方向特性——由于工字钢绕弱轴的回转半径更小，失稳时必然先发生绕弱轴的侧向弯曲，这和实际工程中观测到的工字钢立柱失稳形态完全一致。

　　在设计思路层面，这类仿真模型的核心价值是为结构选型提供量化依据，设计人员可以通过调整构件的长度、截面规格、侧向支撑点的布设间距，快速获取不同方案下的临界屈曲载荷，匹配实际工况的载荷需求选取最经济的型材规格，避免盲目选用大规格型材造成的材料浪费，也能防止选型偏小带来的失稳风险。比如在多层工业厂房的立柱设计中，当层高确定后，可以通过该类仿真验证是否需要在柱高中部增设侧向拉结构件，通过减小构件的计算长度提升临界失稳载荷，相比单纯增大截面规格，增设侧向支撑的方案往往能节省30%以上的型材用量，同时满足结构安全要求。

　　从安装边界来看，仿真模型中预留的端部连接位置尺寸，匹配常用的柱脚底板、上部梁端连接板的安装尺寸，构件的长度公差、截面形心位置偏差都在模型中做了对应考虑，模拟实际安装时可能存在的初始偏心对屈曲载荷的影响，因为实际工程中不存在完全理想的轴心受压构件，安装带来的微小初始偏心会在一定程度上降低临界失稳载荷，仿真中通过调整载荷施加位置的微小偏移，可以量化这类安装偏差带来的影响，给现场安装的公差控制提供明确的数值依据，避免安装偏差过大导致结构实际承载能力达不到设计要求。

　　另外，该仿真模型的变形结果也能为构件的侧向支撑设计提供位置参考，从一阶屈曲模态的变形曲线可以看到，变形反弯点的位置就是布设侧向支撑的最优位置，在该位置设置支撑可以有效约束构件的侧向变形，大幅提升整体的临界屈曲载荷，相比凭经验布设支撑，基于屈曲模态结果的支撑布设方案能以最少的支撑数量达到最优的加固效果，在大跨度钢结构厂房、高耸设备支撑框架的设计中，这种基于仿真结果的支撑优化方案已经得到了广泛应用，能在保障结构安全的前提下大幅降低工程整体造价。

　　需要注意的是，特征值屈曲分析得到的是理想弹性状态下的临界载荷，实际工程中还需要结合材料的屈服强度、初始缺陷、残余应力等因素做进一步的非线性屈曲验证，但作为方案选型阶段的快速测算工具，特征值屈曲仿真的效率更高，能在方案初期快速排除明显不合理的选型方案，大幅提升结构设计的迭代效率，这也是这类工字钢屈曲仿真模型在结构设计工作中被频繁使用的核心原因。
