L型弯管流体混合温度场仿真结构

　　在化工流体输送、暖通换热、制程管路配比这类实际工程场景里，不同温度流体的汇流混合是非常常见的工况，很多现场出现的管路热应力开裂、混合后流体参数不达标、局部流阻过大等问题，本质上都是前期对汇流段的流场、温度场分布预判不足导致的。这次的结构针对直角汇流的管路场景做设计，主体采用L型弯管作为主流道，垂直方向接入支管作为另一路流体的汇入通道，整体结构没有额外的静态混合叶片，依靠管路转角处的流体自然扰流实现两路流体的掺混，适合对压损要求严格、流体本身不含易沉积固体颗粒的工况。从实际使用的角度看，这类无内置构件的混合管路，首先解决了带叶片混合器容易挂壁堵塞、后期清理维护难度大的痛点，在食品流体输送、

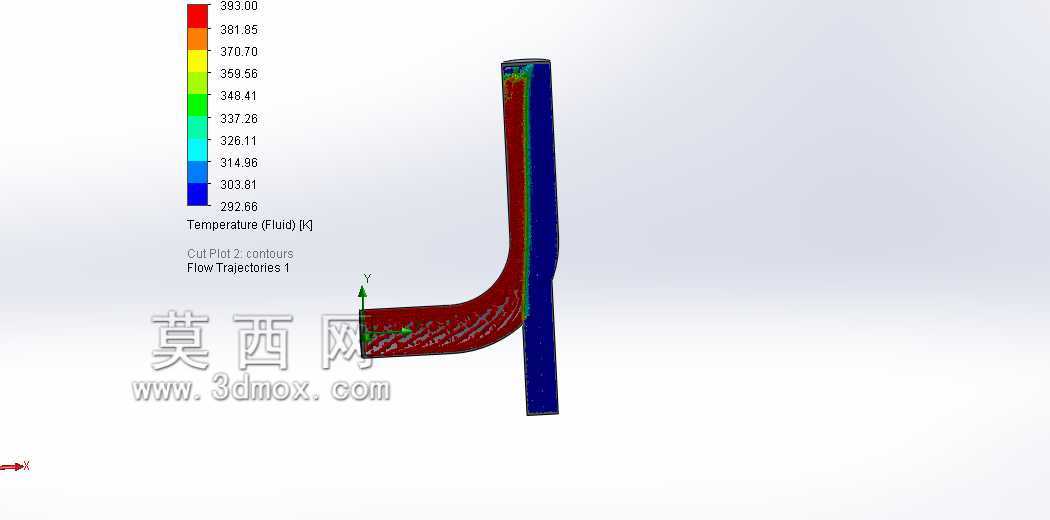

　　洁净化工原料配比这类需要定期通球清洗或者CIP在线清洗的管路里，光滑的内壁流道不会残留介质，能满足卫生级管路的设计要求。设计阶段首先要确定的是两路流体的汇入角度，这里采用垂直正交汇入的形式，是考虑到现场管路的安装空间限制——很多车间的管路都是沿墙面、支架做直角排布，正交汇入不需要额外做斜切管路，现场焊接或者法兰对接的施工难度更低，安装边界上，主流道的水平段和垂直段都预留了足够的直管段长度，避免离弯头、阀门太近导致的入口流场畸变，影响混合效果。从仿真的温度云图可以看到，高温流体从水平段流入，在弯管转角处和垂直支管流入的低温流体开始掺混，弯管外侧的流体因为离心力作用流速更高，温度梯度变化更明显，沿流动方向经过3-5倍管径的直管段后，

　　两路流体的温度逐渐趋于均匀，这个长度参数是设计时重点确认的，因为如果后续管路上要安装温度传感器、流量计这类检测元件，必须安装在混合均匀的管段上，否则检测数据会出现较大偏差，直接影响后续的制程控制精度。流道的内壁做了等径设计，没有突然的变径结构，目的是降低局部压损，在实际运行时，两路流体的压差控制在合理区间内，就不会出现流体倒灌的问题，针对不同的流量配比场景，只需要调整支管和主流道的管径比，不需要改动整体的结构形式，通用性较强。另外从结构强度的角度考虑，弯管处因为流体温度变化剧烈，会产生周期性的热应力，设计时在弯管外侧预留了足够的壁厚余量，不需要额外增加加强筋，就能满足长期运行的强度要求，避免热疲劳导致的管路泄漏。

　　这类结构在实际选型时，需要根据两路流体的流量、温度差、允许压损来调整具体的管径、弯管曲率半径参数，曲率半径太小会导致离心力过大，流体对弯管外侧的冲蚀磨损加剧，曲率半径太大则会占用过多安装空间，这次的结构取1.5倍管径的弯管曲率，是平衡了安装空间和冲蚀磨损速率的结果，适合绝大多数中低压流体混合的管路场景。在建模过程中，流道的内壁圆角做了连续过渡处理，没有尖锐的棱角，既可以减少流体的局部涡流损失，也能避免加工时出现应力集中的问题，不管是采用不锈钢焊接加工还是塑料注塑成型，都能顺利实现加工制造，不需要特殊的工艺设备。
