五叶船用推进螺旋桨结构设计

　　在船舶动力系统的末端执行部件里，螺旋桨是直接决定航行动力转化效率的核心构件，日常接触的内河货运驳船、沿海作业拖轮、小型休闲游艇的动力输出，最终都要通过这类桨叶结构把主机输出的旋转扭矩，转化为推动船体行进的轴向推力，区别于空气环境下工作的风冷叶轮，船用螺旋桨的工作介质是密度远高于空气的水体，每一片桨叶的曲面弧度、截面翼型、倾斜角度，都会直接影响不同航速下的推进效率，甚至会关系到船体航行时的振动幅度与舱室噪音水平。

　　做这个结构的三维设计时，最先要敲定的是桨叶数量与毂体的匹配关系，五叶结构的选型，本身就是平衡推进效率与运行振动的折中方案——相比三叶结构，五叶桨在相同转速下单片桨叶的负载更低，叶梢掠过船体尾部伴流区的激振力更小，能有效降低船体尾部结构的疲劳损伤，也能减少客船、公务船对舱室静音有要求场景下的噪音传递；相比七叶大侧斜桨，五叶结构的加工难度更低，曲面成型的公差更容易控制，后期维护时的桨叶校正成本也更可控。

　　设计过程中没有直接套用标准桨的曲面参数，而是先结合常规中小型船舶的尾部型线，确定了毂体的直径与轴向长度边界：毂体作为连接桨叶与主机尾轴的核心承载件，内孔的锥度要匹配标准尾轴的锥面配合要求，键槽的位置与深度要满足额定扭矩下的剪切强度要求，毂体的外圆直径不能过大，否则会增加桨盘中心区域的无效阻水面积，也不能过小，否则桨叶根部的连接强度不足，在遇到水下漂浮杂物撞击、紧急倒车换向的冲击载荷时，容易出现叶根断裂的故障。

　　桨叶的曲面设计是整个结构的核心，从叶根到叶梢的截面翼型是连续变化的：叶根区域因为要承担最大的弯矩载荷，截面厚度更大，翼型的导边圆头半径更大，避免水流在大攻角下出现过早的叶面分离；随着截面从叶根向叶梢延伸，截面厚度逐渐收薄，翼型的拱度根据不同半径处的水流合速度方向调整，保证在设计航速对应的额定转速下，每个半径位置的叶切面都能处在最优攻角区间，尽可能减少翼型阻力带来的效率损失。同时桨叶设置了适度的侧斜与纵倾，侧斜角度的存在能让叶梢逐步进入船体尾部的不均匀伴流场，避免整片桨叶同时经过伴流峰值区带来的脉冲载荷，纵倾角度则是调整桨叶盘面的压力分布，减少叶梢区域的空泡产生概率——空泡不仅会剥蚀桨叶表面降低结构寿命，还会带来明显的空泡噪音，严重时甚至会让推进效率出现断崖式下降。

　　从安装边界来看，整个螺旋桨的桨盘直径要匹配船舶尾部的吃水深度，保证在设计载重水线以下，叶梢与船体外壳、舵叶之间留有足够的安全间隙，间隙过小不仅会在航行时因为水流扰动带来激振，还可能在船体出现小幅变形、舵叶满舵偏转时出现结构碰撞；桨叶安装完成后，要做静平衡与动平衡校验，每片桨叶的重量差、力矩差控制在允许范围内，避免高速旋转时的不平衡力传递到尾轴，加剧尾轴密封件的磨损，甚至影响主机的运行稳定性。

　　实际应用场景里，这类螺旋桨不仅要承担正向航行的推力输出，还要满足紧急倒车时的反向推力需求，所以桨叶的随边也做了对应的圆角处理，避免倒车工况下水流反向冲击时出现应力集中；在近岸浅水区航行时，难免会遇到泥沙、漂浮杂物的剐蹭，桨叶表面的曲面顺滑度设计也考虑了这类轻微剐蹭后的性能衰减，只要不是出现明显的卷边、缺口，轻微的表面划痕不会对整体推进效率造成过大影响，降低了日常运维的频次与成本。

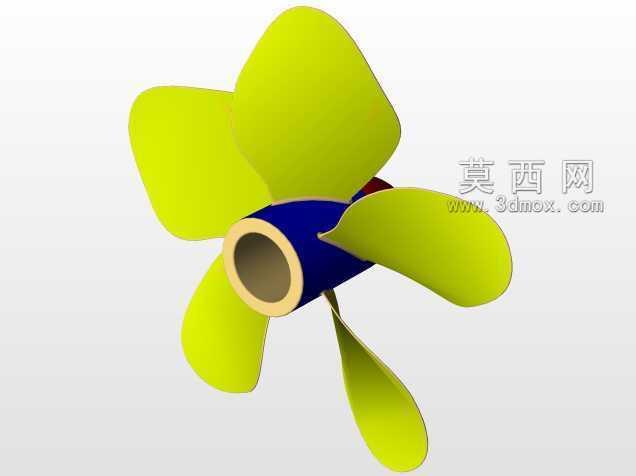

　　建模过程中，每一片桨叶的曲面都通过曲率连续的过渡面与毂体外表面连接，叶根区域做了圆滑的倒角过渡，避免直角连接带来的应力集中，整个结构的曲面没有出现突兀的曲率突变，不管是后续做铸造模具的分型，还是做数控加工的刀路规划，都能直接提取曲面数据使用，不需要再做额外的几何修复；同时整个模型的装配基准与尾轴的轴心完全重合，在做后续的水动力仿真、装配干涉检查时，可以直接导入装配环境，匹配尾轴、舵系、船体尾部的结构做整体校验，不需要重新调整装配基准。
