简支梁受载有限元应力分析三维结构

　　在常规机械结构与土建承重体系的设计环节中，梁类构件是承担横向载荷、传递竖向力至支撑结构的核心受力单元，小到设备机架的横撑、输送线的承载横梁，大到厂房结构的承重主梁、重型装备的受力梁段，这类构件的应力分布规律直接决定了整套结构的安全冗余与服役寿命。本次呈现的梁构件分析模型，以工程中最常见的等截面矩形梁为基础原型，还原了一端固定约束、另一端承受集中载荷的典型受载工况，对应实际场景中多数悬臂安装的承载梁受力状态，比如机床外伸支架横梁、自动化设备悬臂安装座的支撑梁、小型起重设备的外伸吊臂梁段，都和这类受力边界高度匹配。从模型的网格划分逻辑来看，整个梁体采用结构化六面体网格进行离散，网格尺寸沿梁长度方向均匀过渡，在靠近固定约束端、

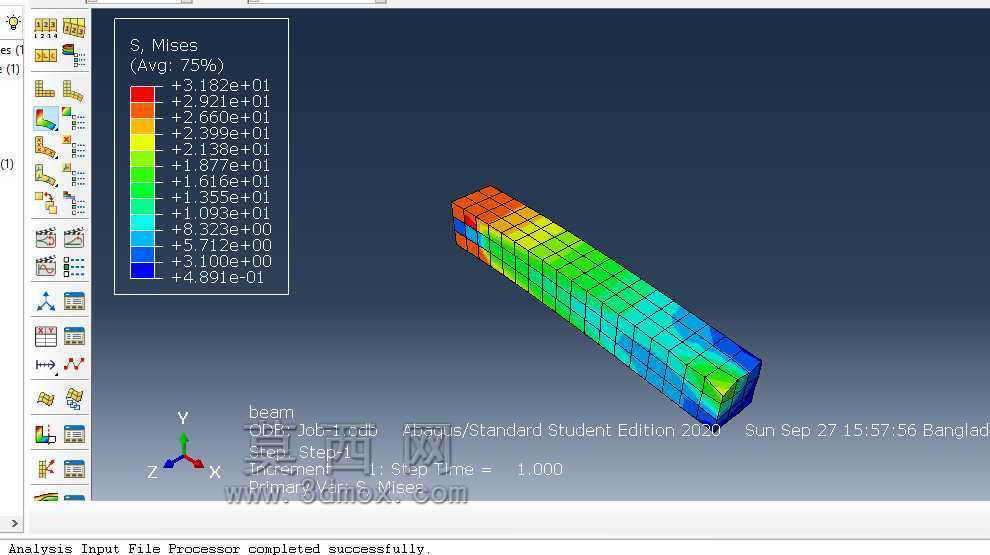

　　载荷施加点的应力集中区域做了局部网格加密，既保证了应力计算结果的收敛精度，也控制了整体计算规模，避免不必要的算力浪费，这也是工程仿真中平衡效率与精度的常用处理方式。从应力云图的分布结果可以直观看到，梁体的最大米塞斯应力出现在固定端的边缘位置，应力值沿梁长度方向向自由端逐步递减，同一截面位置的应力沿梁高度方向呈现线性分布，符合材料力学中梁弯曲正应力的分布规律，这一结果可以直接给结构优化提供数据支撑：比如在应力水平较低的梁段可以适当缩减截面尺寸、选用强度稍低的材料控制成本，在高应力区域则可以通过增加截面高度、设置局部加强筋、更换更高强度材料的方式提升承载能力，避免出现结构屈服失效。在实际设计选型过程中，这类梁构件的安装边界需要重点关注：

　　固定端的连接刚性直接影响仿真计算的准确性，如果实际安装中固定端存在连接间隙、支撑结构刚性不足，梁的实际挠度和应力会比理想约束下的计算值偏大，设计时需要预留足够的安全系数；梁的长度、截面高宽比参数需要结合实际安装空间调整，要保证梁的最大挠度在许用挠度范围内，避免受载后变形过大影响配套设备的运行精度，比如用于支撑精密检测组件的横梁，挠度控制要求会比普通承重梁高一个数量级，设计时除了强度校核还要额外做刚度验算。另外，这类梁构件的载荷施加位置也需要和实际工况对齐，如果载荷不是作用在梁的截面形心位置，会额外产生附加扭矩，此时梁的应力状态会从纯弯曲变成弯扭组合，最大应力位置和数值都会发生变化，建模时需要根据实际受力情况调整载荷边界，

　　不能直接套用纯弯曲的计算结果。很多刚接触结构设计的工程师容易忽略梁的应力集中问题，比如梁上如果开有安装孔、台阶过渡位置没有做圆角处理，局部应力会比平滑梁段高出数倍，即使整体应力水平低于材料屈服强度，长期交变载荷作用下也容易在应力集中位置萌生疲劳裂纹，所以在完成整体应力计算后，还需要对局部结构特征做单独的子模型分析，细化网格计算局部应力，配合圆角、卸荷槽等结构设计降低应力集中系数。从模型的呈现形式来看，完整还原了有限元分析的后处理状态，应力色阶覆盖了从低应力区到高应力区的全范围数值，能让设计人员快速识别结构的薄弱位置，相比传统的公式计算，这种可视化的结果更便于和非力学专业的项目人员沟通结构设计方案，直观展示不同位置的受力水平，减少方案沟通中的理解偏差。在实际工程应用中，这类梁构件的设计还需要考虑自重带来的附加应力，当梁的跨度较大、自身重量占总载荷比例较高时，建模时需要施加重力载荷，不能只考虑外部工作载荷，否则计算出的应力值会偏于不安全；如果梁的工作环境存在温度变化，还要额外考虑热膨胀带来的附加应力，尤其是两端约束较强的梁结构，温度变形被约束时会产生很大的热应力，严重时会直接导致结构变形开裂。
