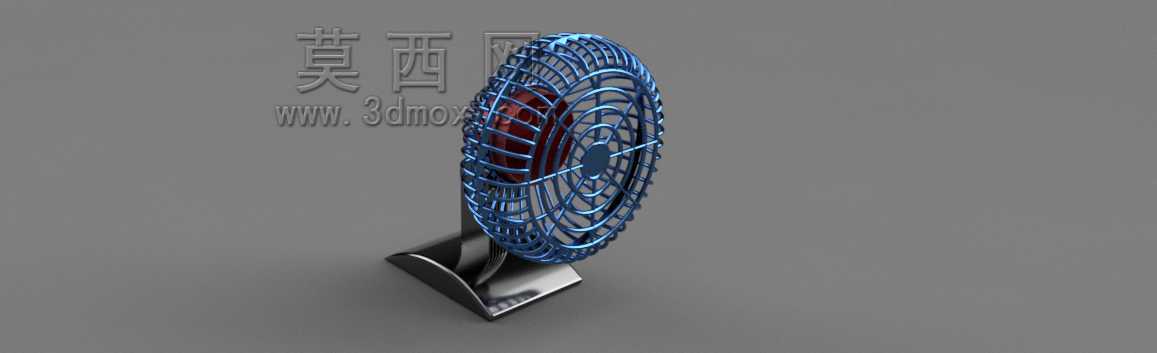

无外露螺旋桨台式送风设备结构设计

　　日常桌面场景中，传统外露扇叶的风扇存在误触风险，尤其是在办公桌面、儿童活动区域这类人员频繁活动、手部容易触碰设备的场景下，外露旋转部件的安全隐患始终存在，这款无外露螺旋桨的台式送风结构，正是针对这类使用痛点完成的结构设计。从实际使用场景出发，设备的安装边界完全适配常规桌面的摆放需求，底座采用下宽上窄的配重式结构，整体重心落在底座投影面的中心区域，即使桌面存在轻微晃动或者人员误碰设备上部，也不会出现侧翻倾倒的问题，底座底部预留了防滑胶垫的安装槽位，安装胶垫后可以增大与木质、玻璃、金属等不同材质桌面的静摩擦力，避免设备运行过程中出现移位。送风结构的设计上，摒弃了传统外露的大直径螺旋桨扇叶，将送风叶轮内置在环形出风框的基座位置，通过环形风道的导流设计，让气流沿着环形内壁的导风槽均匀送出，形成连续的环形风幕，相比传统扇叶直吹的送风模式，送出的气流更加柔和，不会出现局部风速过高导致的体感不适，同时内置的叶轮完全被外壳结构包裹，没有外露的旋转部件，从根源上避免了手指、发丝或者细小物件卷入旋转结构的风险，适配有儿童的家庭、学校机房、开放办公区这类对安全要求较高的使用场景。结构设计过程中，首先对送风路径做了流体仿真验证，环形出风圈的截面采用渐扩式的流道设计，气流从基座位置的叶轮腔进入环形流道后，沿着流道内壁的导流筋逐步调整流向，最终从环形内侧的细缝出风口均匀送出，导流筋的排布角度经过多轮调整，避免气流在流道内部形成紊流导致的送风噪音增大，

　　同时保证环形各个位置的出风速度差值控制在合理范围内，不会出现局部风量大、局部无送风的问题。设备的俯仰调节结构设置在环形出风框与支撑立柱的连接位置，采用阻尼转轴的连接方式，用户可以根据实际的送风高度需求，手动调整出风框的俯仰角度，调整过程中阻尼力度均匀，调整到任意角度都可以保持稳定定位，不会出现自动下坠或者角度偏移的问题，支撑立柱的高度经过人体工学测算，当设备放置在高度750mm左右的常规办公桌面上时，出风中心的高度刚好对准坐姿状态下人员的头肩区域，不需要额外垫高设备就可以获得舒适的送风体验。外壳的结构拆分上，分为底座外壳、立柱外壳、环形出风圈前后壳、内置叶轮腔外壳几个部分，各个部件之间采用卡扣加少量螺丝的连接方式，

　　既可以保证外壳拼接的缝隙均匀，也方便后续的维护拆解，外壳的壁厚设置兼顾结构强度与材料成本，常规使用过程中不会因为轻微的外力挤压出现变形，所有的拼接位置都做了止口设计，避免气流从拼接缝隙泄漏影响送风效率。内置叶轮采用多叶片离心式结构，相比传统轴流扇叶，相同转速下可以提供更大的送风压头，保证气流能够沿着环形流道顺利送出，叶轮的动平衡精度控制在合理区间，运行过程中不会因为叶轮偏心产生额外的振动与噪音，叶轮与驱动电机的连接采用过盈配合加定位卡簧的方式，长期运行也不会出现叶轮松动移位的问题。设备的控制按键设置在底座的上表面，操作位置顺手，用户坐在座位上不需要起身就可以完成风速调节、开关等操作，底座内部预留了足够的走线空间，

　　驱动电机的供电线沿着支撑立柱的内部走线槽排布，完全隐藏在外壳内部，不会出现明线外露影响外观或者勾挂物件的问题。从实际使用的功能特性来看，这款设备除了基础的送风降温功能之外，无外露旋转部件的结构也让日常清洁更加方便，环形出风圈的外表面是光滑的曲面结构，没有传统风扇扇叶之间的狭小缝隙，日常只需要用抹布擦拭外表面就可以完成清洁，不需要拆解护网擦拭扇叶，降低了日常维护的难度。在结构尺寸的边界设计上，整体的外轮廓尺寸控制在桌面摆放的合理范围内，不会占用过多的桌面空间，环形出风圈的直径经过优化，在保证送风覆盖范围的前提下，尽可能缩小设备的整体体积，底座的投影面积足够保证稳定性，同时不会因为底座过大挤占桌面的办公空间，设备的整体重量控制在单人可以轻松挪动的范围内，用户可以根据使用需求在不同的桌面之间转移设备，不需要额外的辅助搬运。
