CLC联锁轻质空心砌块结构设计

　　做建筑配套构件建模这些年，CLC类轻质砌块的结构优化一直是民用非承重墙体项目里绕不开的环节，这次呈现的200厚度系列标志轻质砖，核心是围绕现场砌筑效率、墙体整体性、材料减重三个核心需求做的结构落地。先从实际应用场景说，这类砌块主要用在高层框架结构的内隔墙、二次结构填充墙、低层建筑的非承重外围护墙，尤其是对墙体荷载有严格限制的装配式建筑配套项目，相比传统实心黏土砖，它的容重能控制在合理区间，大幅降低结构梁、板的承重负担，同时空心结构本身能留存静止空气层，提升墙体的隔热隔声性能，不用额外做太厚的保温层就能满足常规民用建筑的节能要求。

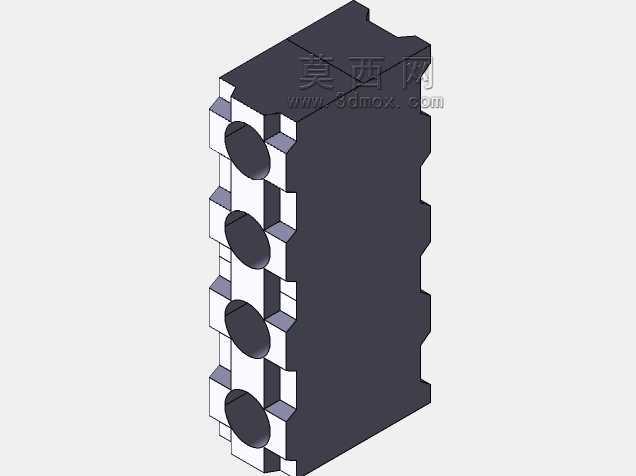

　　很多新手做砌块建模容易只画个外形带几个孔，忽略实际砌筑时的拼接逻辑，这个设计的核心巧思在侧边的凹凸联锁结构，也就是模型上能看到的侧边凸起与凹槽，砌筑时相邻砌块的凸台能直接嵌入对应凹槽，不用完全依赖砂浆的粘结力就能限制砌块的水平位移，工人砌筑时不用反复挂线校准对齐，只要把凸槽卡到位就能保证墙体的平直度，大幅降低对工人操作熟练度的要求，也能减少后期墙体因为砂浆收缩出现的开裂、错位问题。再看端面的圆形通孔设计，四个沿高度方向排布的通孔不是随便开的，孔径大小、孔间距是结合砌块的受力特性算过的，非承重墙体主要承受自身竖向荷载以及施工阶段的临时撞击荷载，这种排布的孔型既能最大程度减少材料用量、降低砌块自重，又不会过度削弱砌块的竖向承压能力，避免运输、砌筑过程中出现边角破损、断裂的问题，同时通孔还能方便现场穿设弱电线管，不用在砌筑完成后再开槽凿墙，减少对墙体结构的破坏，也能缩短水电施工的工期。

　　说到尺寸边界，200厚度系列的砌块，厚度方向刚好匹配常规内隔墙的厚度要求，砌筑完成后两面做薄抹灰就能达到常规墙面的平整度要求，不用额外找补厚度；长度和高度方向的模数是结合标准砌筑灰缝厚度设计的，单块砌块的重量控制在人工搬运的合理范围内，两个工人配合就能完成搬运砌筑，不需要动用小型吊装设备，适合狭小施工场地的作业。建模的时候特意把边角的倒角做了精细化处理，不是尖锐的直角，生产脱模的时候能减少边角粘模的概率，降低生产环节的废品率，运输过程中也能减少磕碰掉角的损耗。很多人觉得砌块是很简单的构件，其实细节处的结构调整直接影响生产、运输、施工全流程的成本，比如侧边联锁凸台的拔模斜度，是结合发泡混凝土生产的脱模需求设置的，斜度过小会导致脱模困难，斜度过大会导致拼接间隙过大，反而增加砂浆的用量，这个模型里的斜度是经过多轮生产验证的合理值，既能保证顺利脱模，又能把拼接间隙控制在砂浆层的标准厚度范围内。

　　再讲实际使用中的功能特性，CLC材质本身是发泡水泥基的轻质材料，相比传统加气块，这个结构的砌块因为有联锁结构，墙体的整体抗剪性能更好，遇到轻微的结构沉降或者温度变形时，砌块之间能通过凸槽的咬合分散应力，不会轻易出现贯通性裂缝。另外端面的孔型设计，在需要做墙体固定的时候，比如挂装吊柜、壁挂式设备，可以直接在孔内灌注细石混凝土预埋膨胀螺栓，固定强度比纯空心砌块高很多，不用额外做混凝土预埋件，方便后期的装修作业。建模过程中特意把所有配合面的公差做了预留，凸台和凹槽之间预留了砂浆层的填充间隙，不会出现现场砌筑时卡不进去的问题，所有棱边的圆角处理也考虑了抹灰时的砂浆挂附力，避免抹灰层出现空鼓脱落的问题。

　　很多结构设计人员做这类构件的时候容易脱离生产和施工实际，要么追求减重把孔开得太大导致砌块强度不足，要么联锁结构做的太复杂导致生产模具成本过高，这个设计的平衡点就在于，所有结构特征都是服务于实际生产和施工需求，没有多余的造型，模具结构简单，适合规模化量产，同时施工环节的效率提升是实打实的，相比普通平口轻质砖，砌筑效率能提升三成左右，而且后期的墙体维修成本更低。从安装边界来说，这类砌块和结构梁、柱、剪力墙连接的时候，侧边的凹槽也能方便放置拉结筋，不用在砌块上额外砍凿缺口，拉结筋可以直接顺着凹槽铺设，保证墙体和主体结构的连接可靠性，满足建筑抗震构造的相关要求。
