模块化大功率LED道路照明灯具结构

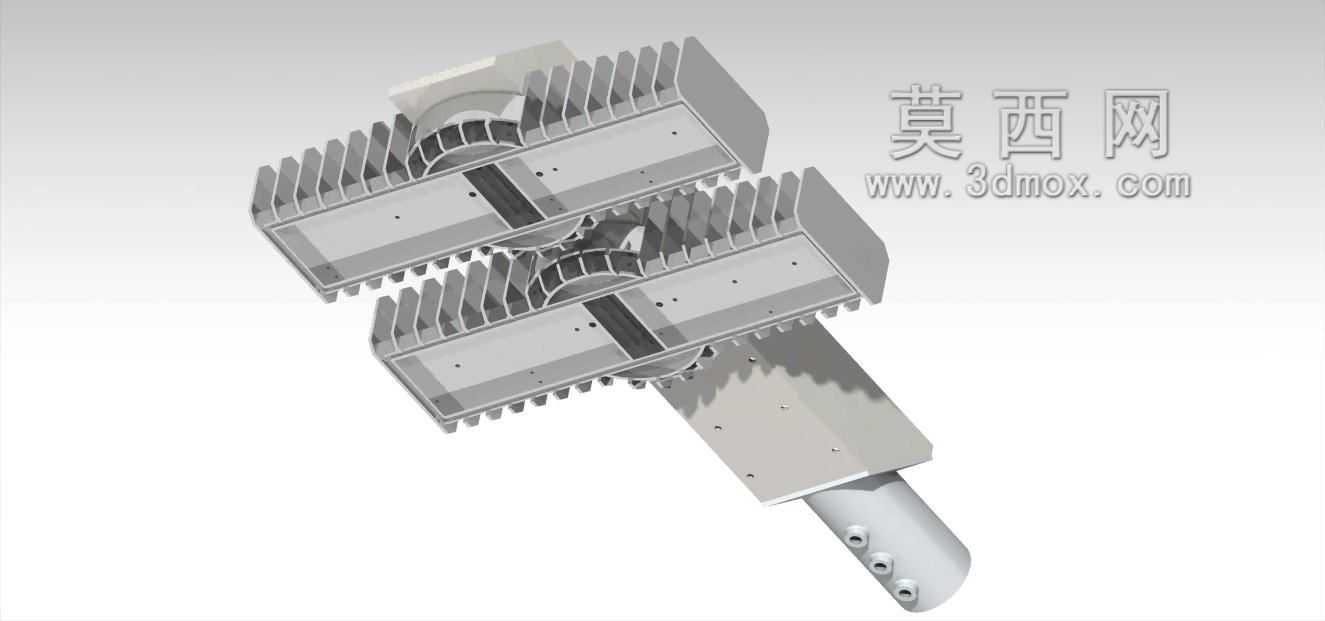

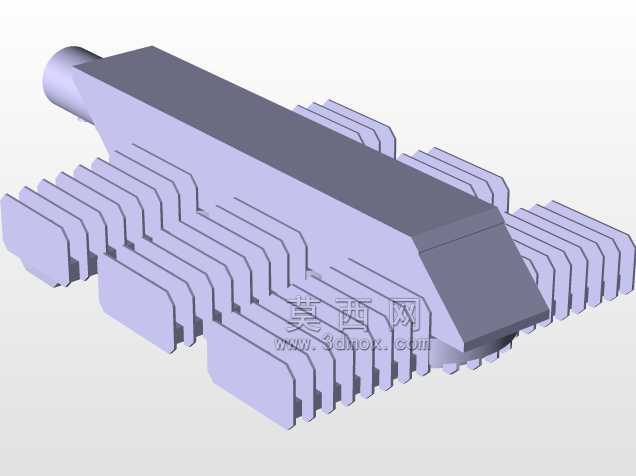

　　这款模块化大功率LED道路照明灯具，主要面向城市主干道、次干道、工业园区支路以及厂区内部通行道路的夜间照明场景，也可适配高架匝道、城郊过境公路的连续照明布设需求，区别于传统一体式路灯的整灯更换逻辑，模块化的结构设计能大幅降低后期运维的物料成本与作业时长。从实际使用场景出发，道路照明灯具常年暴露在户外环境，需要耐受夏季高温暴晒、冬季低温冻融、雨季持续高湿以及沿海区域盐雾腐蚀，同时还要承受路面通行带来的持续振动，因此结构设计阶段就把长期工况可靠性放在首位。灯具采用G1标准模块拼接方案，单模块对应150W功率规格，整灯可组合实现200W的总输出功率，不同功率段的模块可以通用安装接口，在同一款灯壳基础上就能适配不同路宽、不同照度要求的路段，

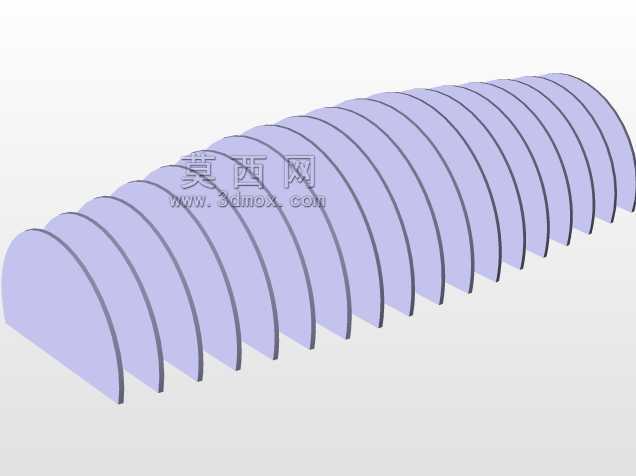

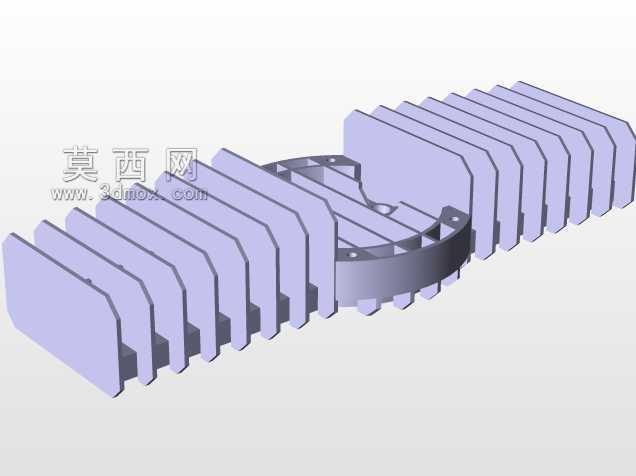

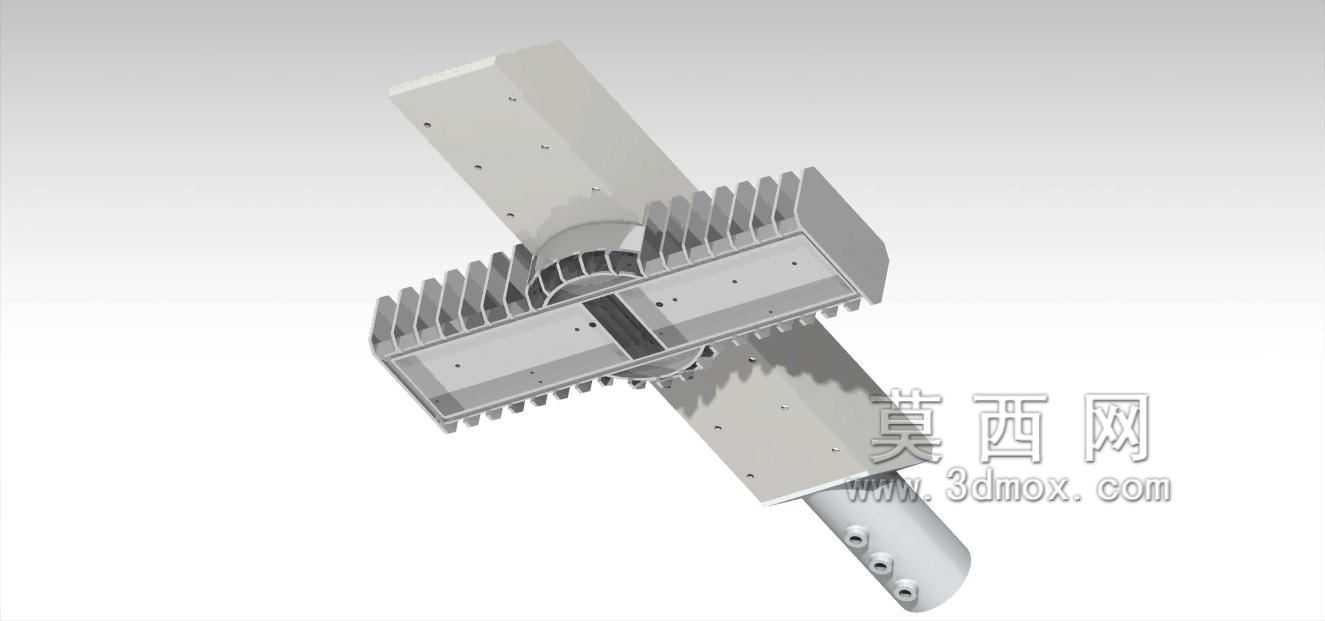

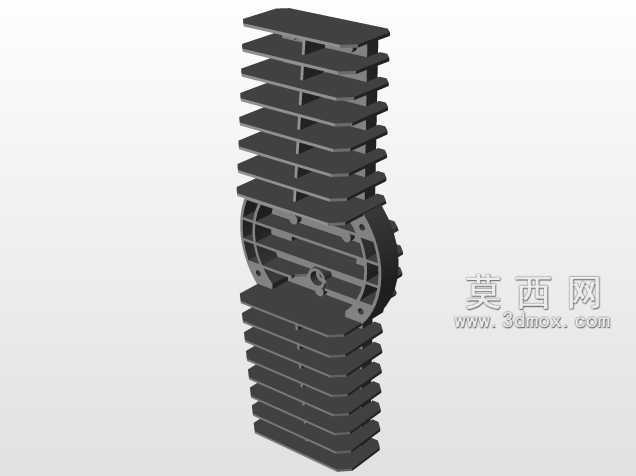

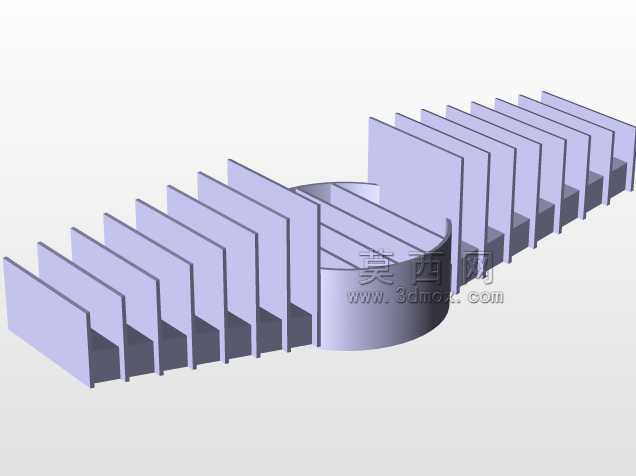

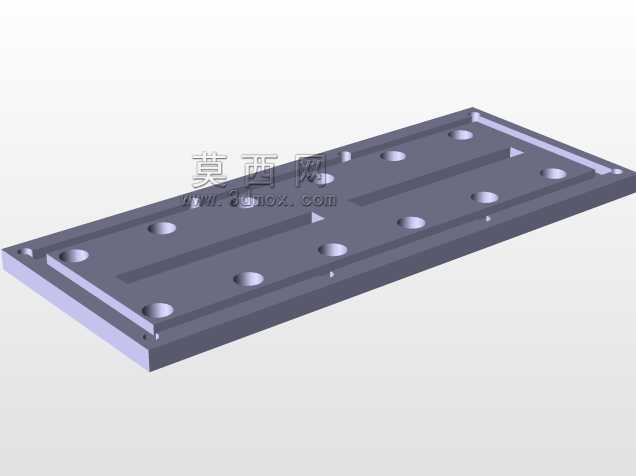

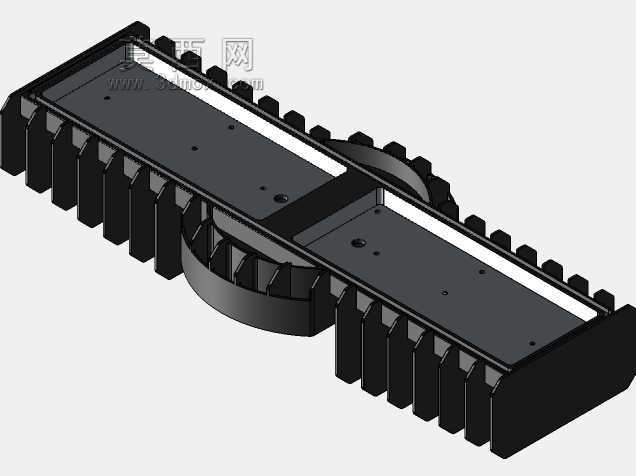

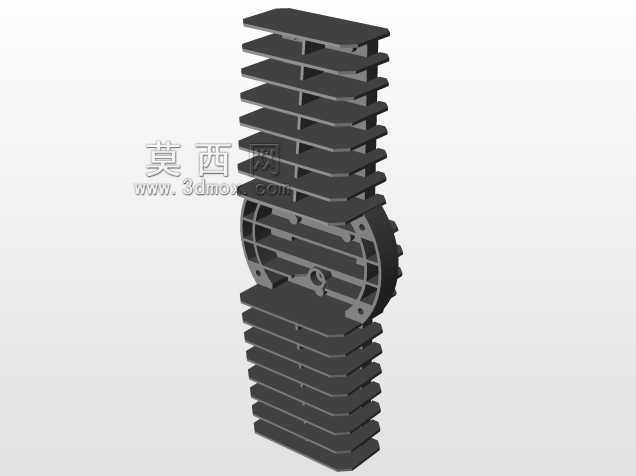

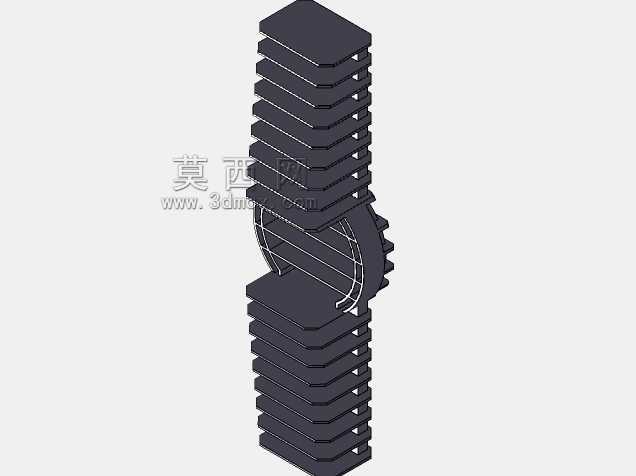

　　不用单独开制多套模具，能有效压缩产品的系列化开发成本。散热结构是这款灯具设计的核心部分，采用一体式拉伸铝散热鳍片结构，鳍片的间距、高度都经过热阻仿真优化，既保证LED芯片工作时产生的热量能快速传导到鳍片表面，通过自然对流散出，又避免鳍片间距过小导致积灰、积留飞虫影响散热效率，散热基座与LED光源基板的接触面做了平面度精加工处理，装配时填充导热界面材料，降低接触热阻，保证LED结温控制在合理区间，延长光源的实际使用寿命。灯体的安装边界适配常规路灯挑臂的标准安装口径，预留的安装孔位可以兼容不同直径的挑臂插接，调节结构支持灯具仰角在一定范围内调整，施工人员可以根据道路的宽度、挑臂的外伸长度调整照射角度，

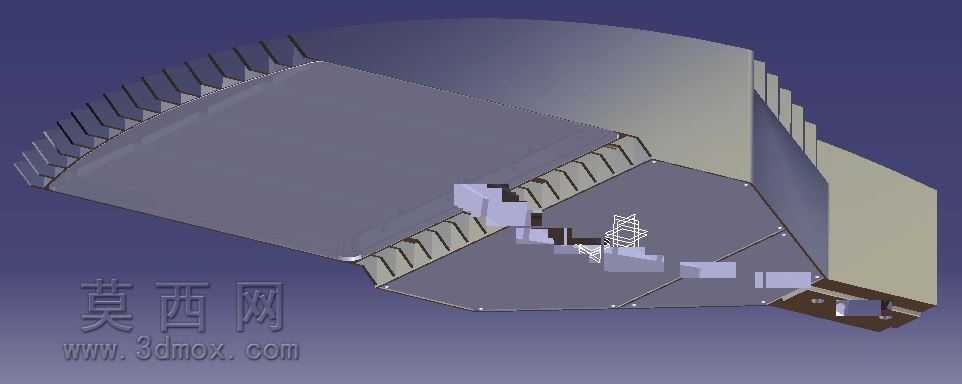

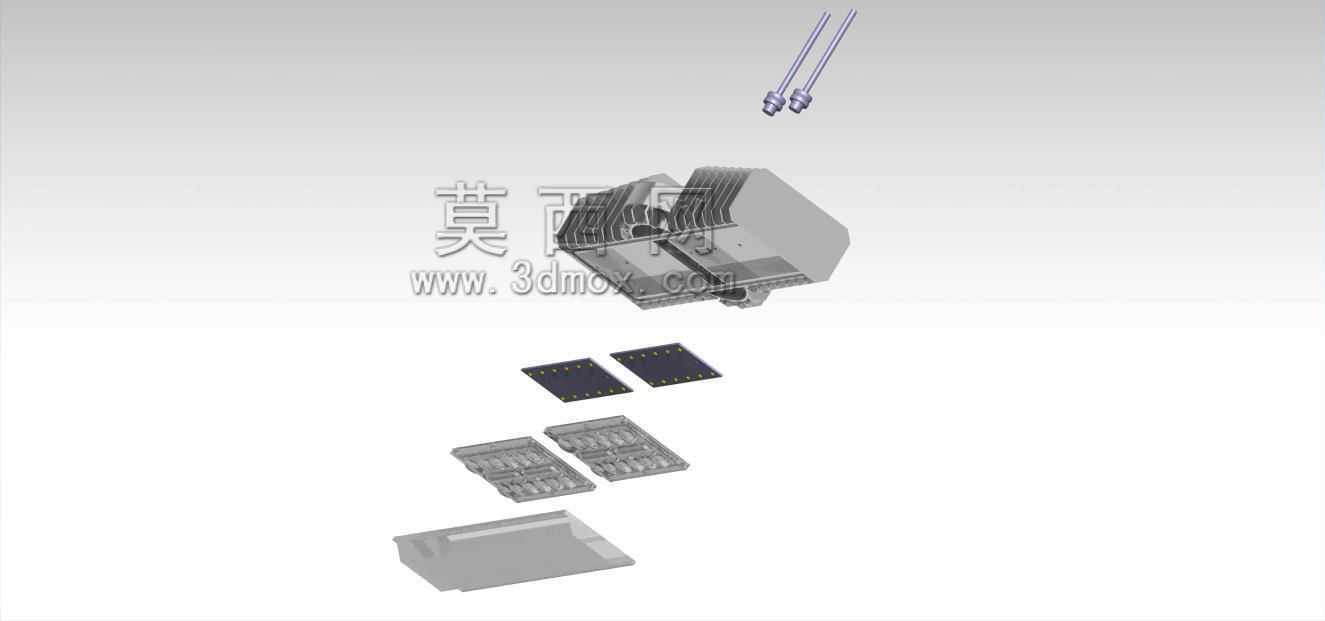

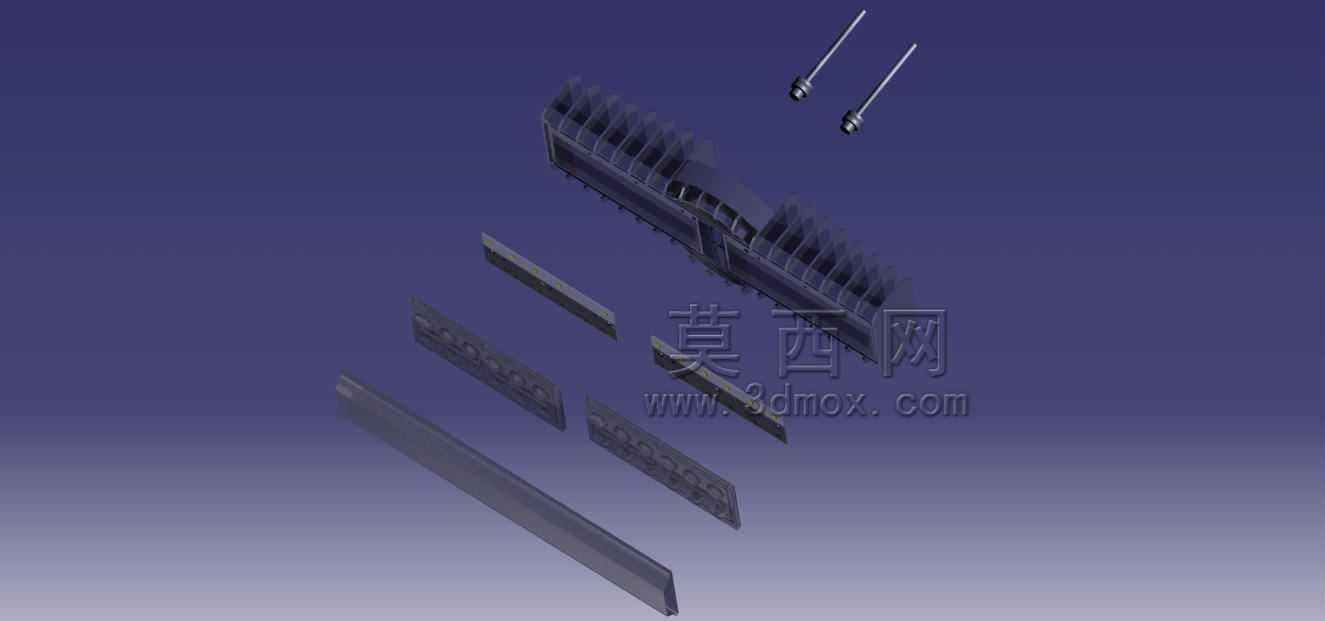

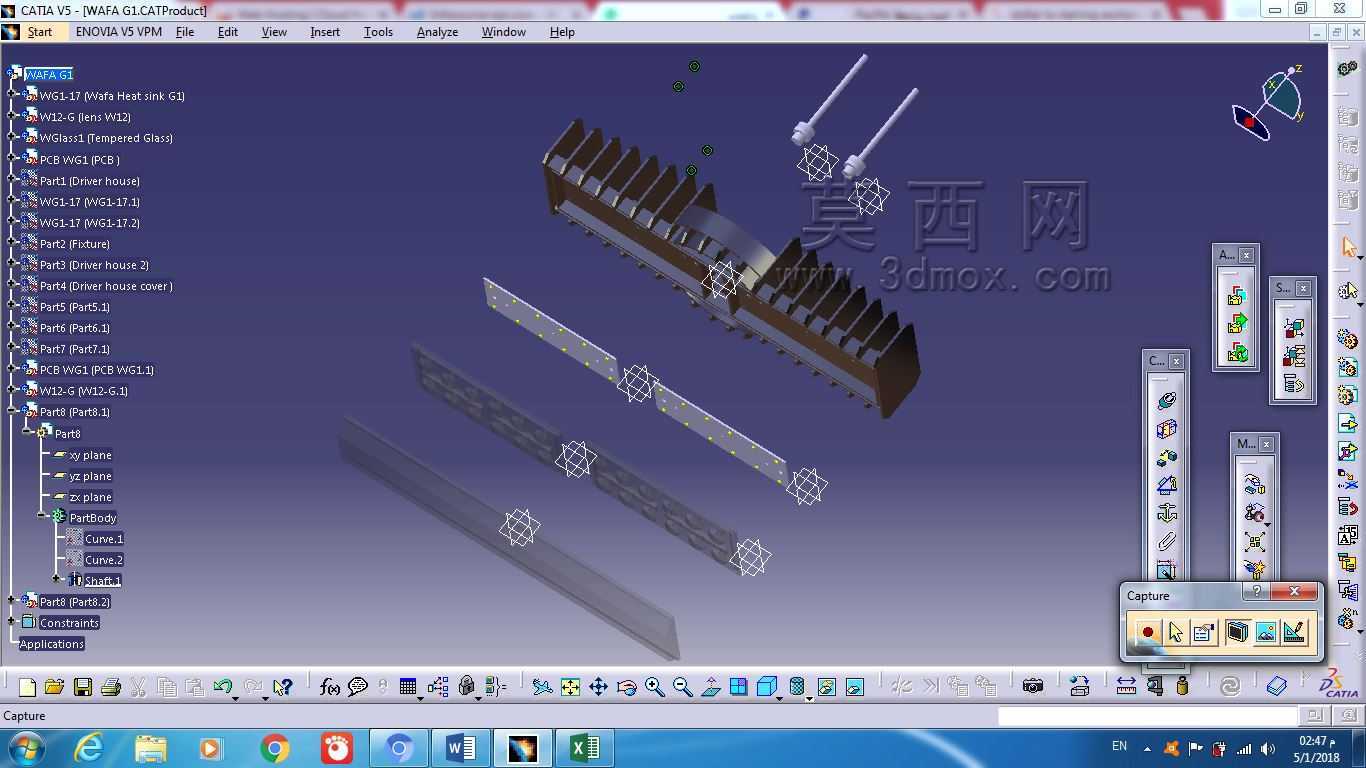

　　保证路面照度均匀度符合道路照明的相关规范要求，避免出现局部亮斑或者暗区。灯具的透光组件采用耐候性光学透镜，每个LED灯珠对应独立的配光透镜，将光线精准投射到路面有效照射区域，减少光线向路侧居民楼、天空方向的无效溢出，既提升光能利用率，也能降低光污染对周边环境的影响。结构拆分上，整灯分为散热主体、光源模块、驱动仓、透光面罩、安装固定组件几个部分，各部件之间的连接都做了防水密封设计，密封胶条采用耐老化硅橡胶材质，装配后能达到户外使用的防护等级要求，防止雨水、扬尘进入灯体内部损坏电子元器件。驱动仓独立设置在散热主体的背风侧，既可以借助散热壳体的余温避免冬季驱动元件结露，又不会让光源产生的高温直接传导到驱动元件上，

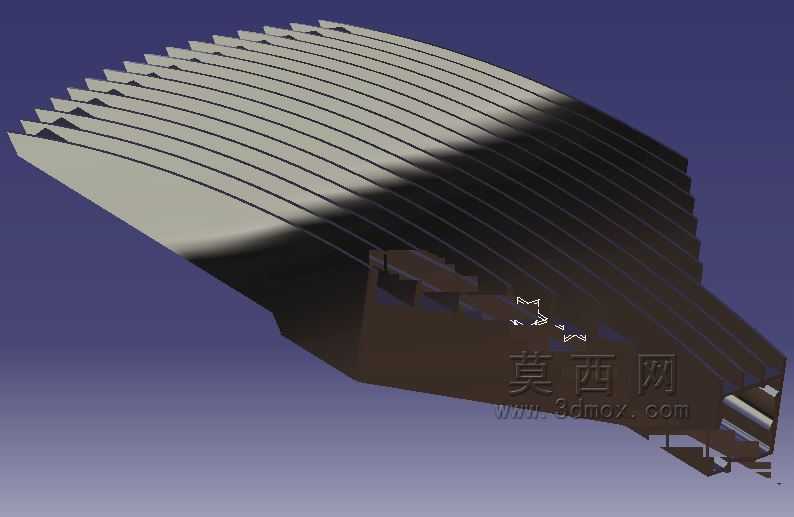

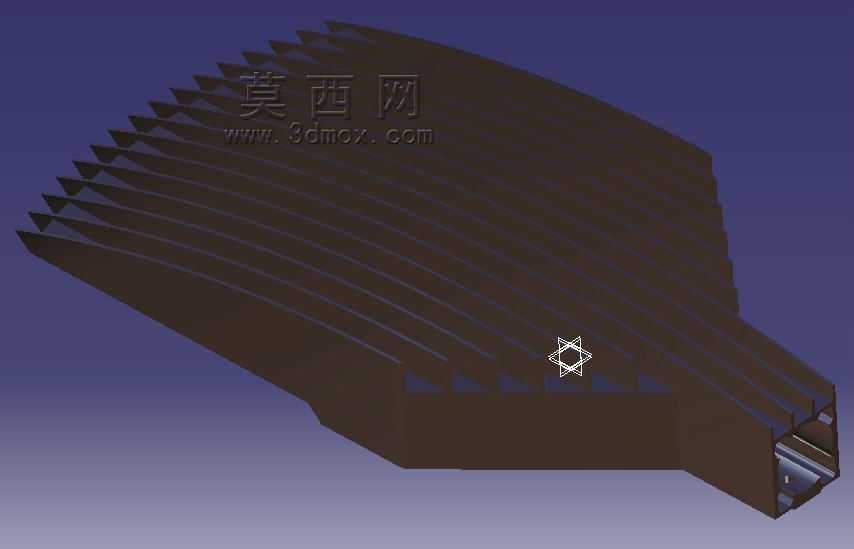

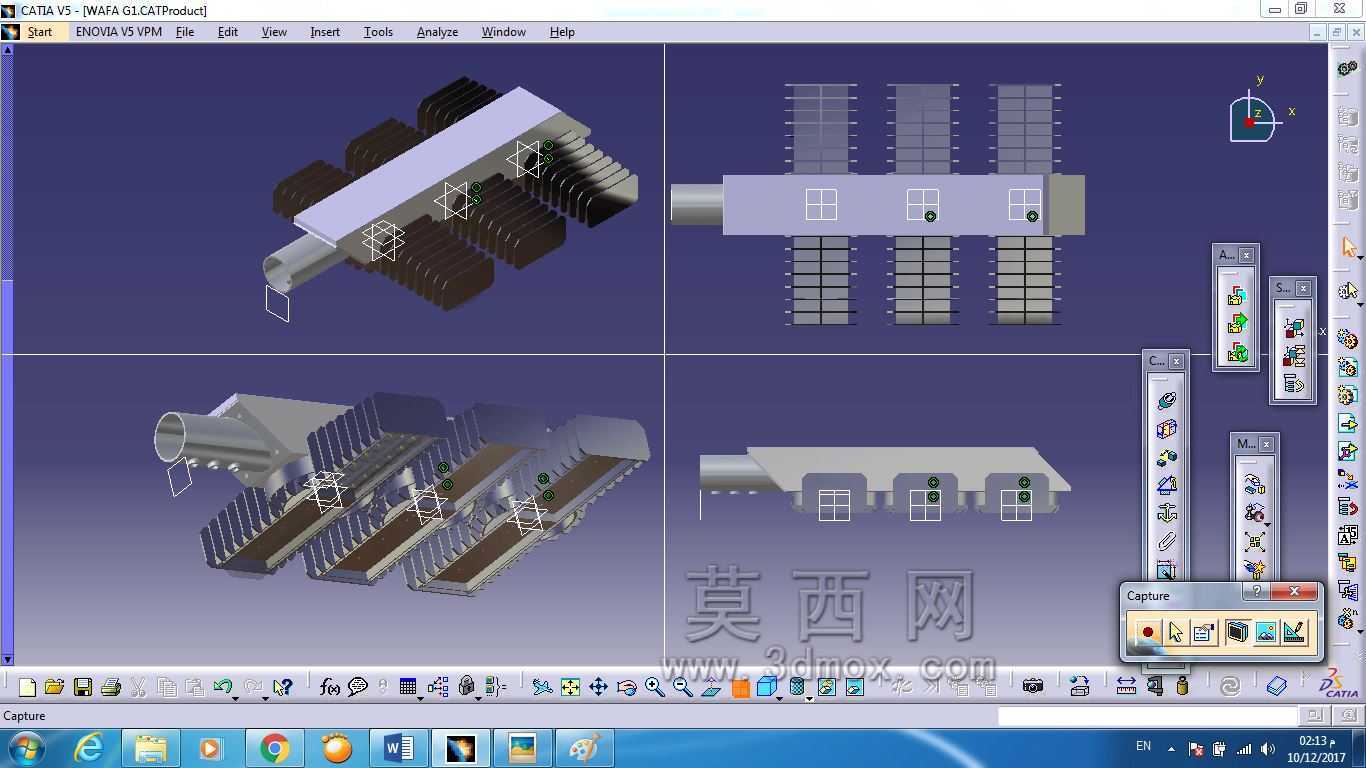

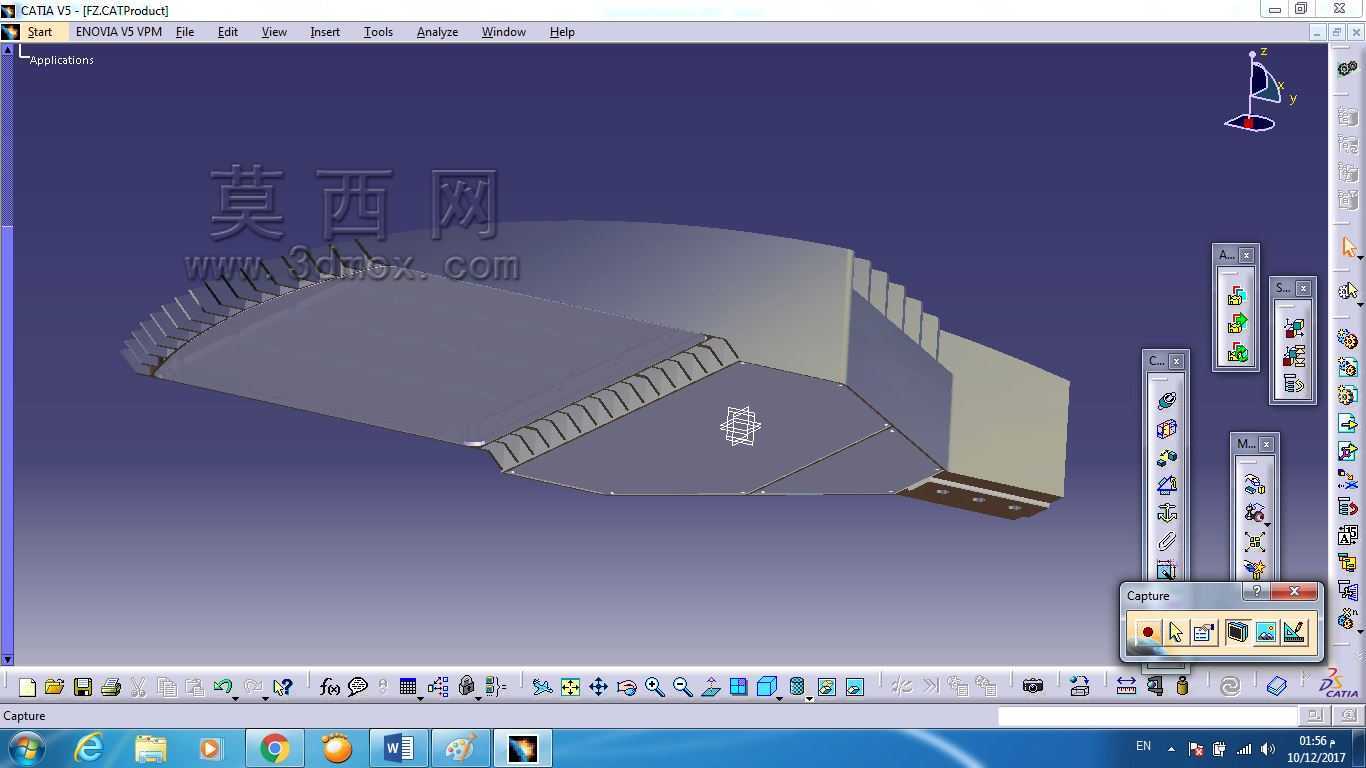

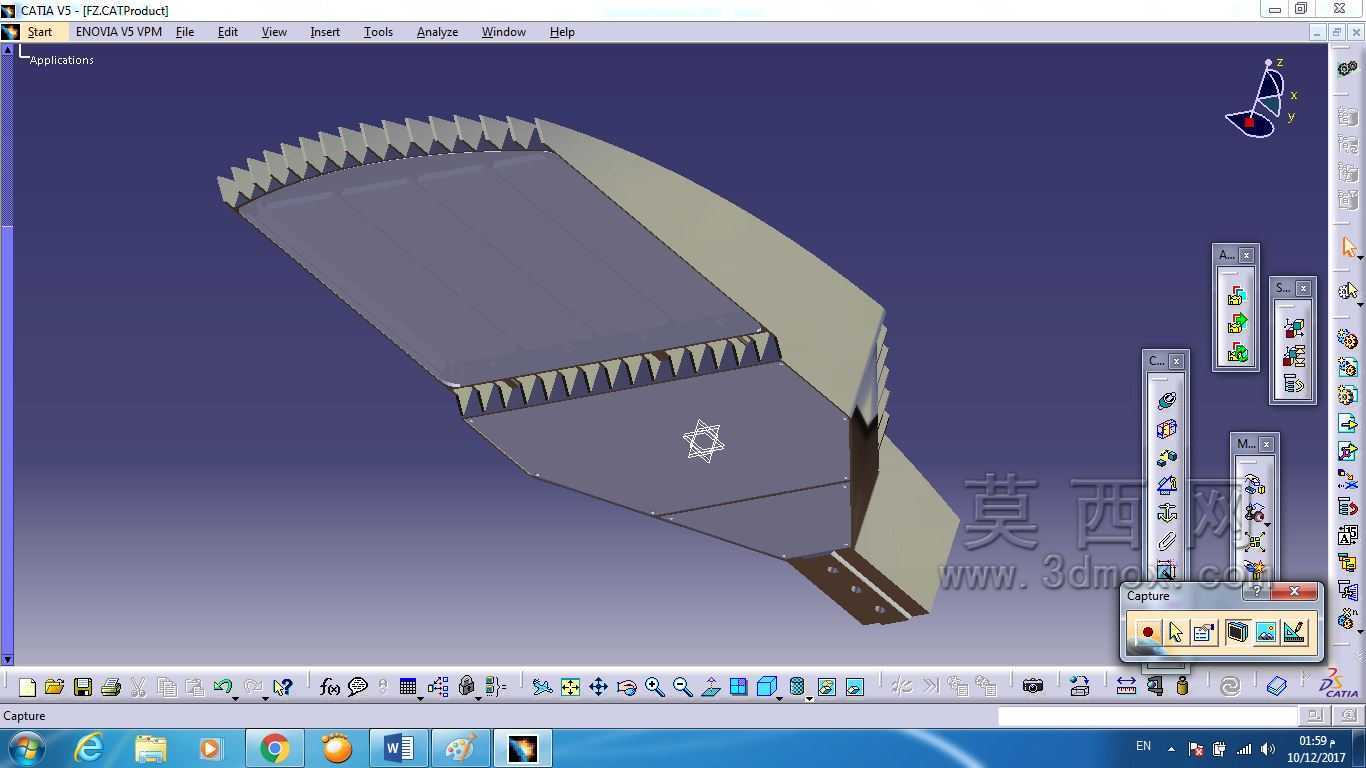

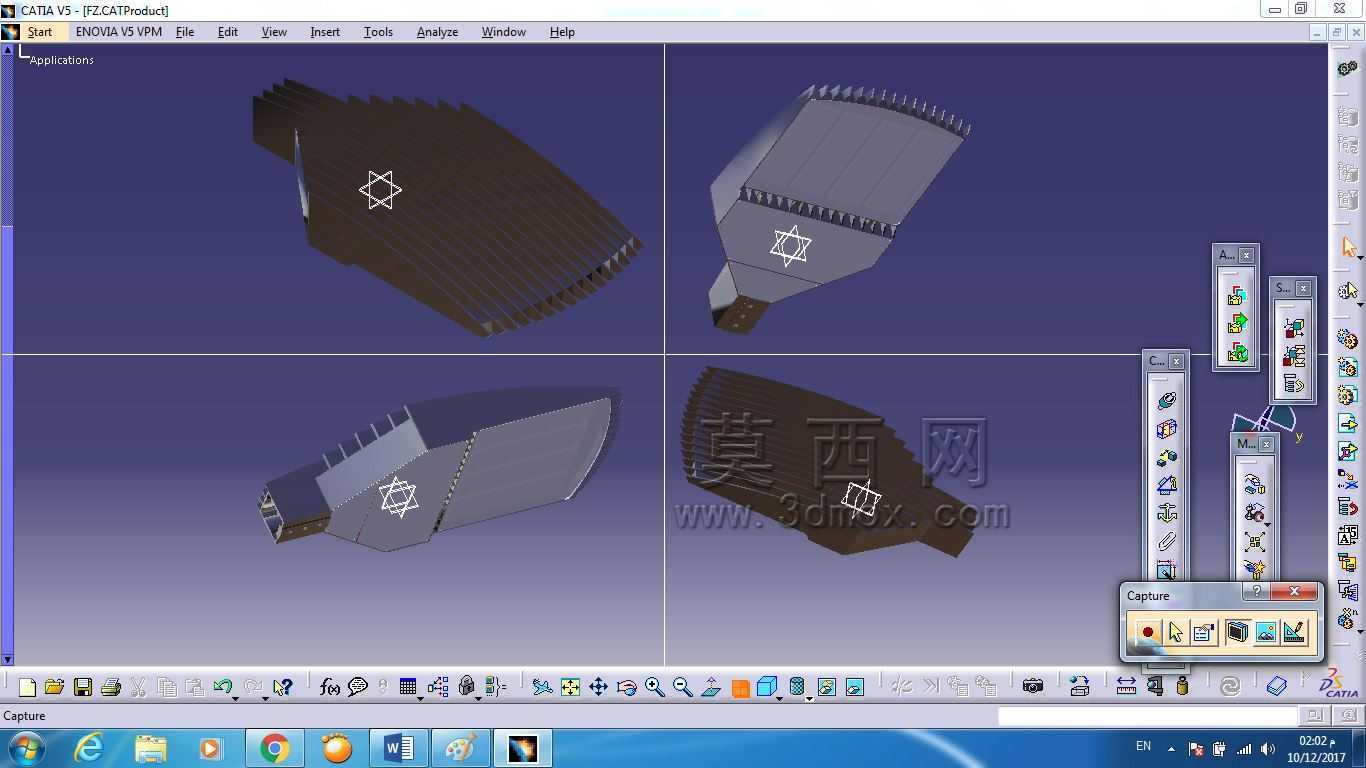

　　保证驱动电源工作在合适的温度区间，延长电源的使用寿命。在三维建模过程中，所有配合面都预留了合理的公差带，比如散热鳍片的拔模角度适配铝型材挤压的工艺要求，安装孔位的位置度公差满足批量生产时的装配精度，透镜与光源基板的定位结构做了防呆设计，避免装配时出现错位导致配光偏移。考虑到户外高空作业的难度，整灯的装配螺丝都采用统一规格，现场维护时不需要携带多种规格的工具，单个模块出现故障时，只需要拆开对应位置的面罩，更换故障模块即可，不需要把整灯从挑臂上拆卸下来，能大幅缩短维护封路的时间，降低道路维护作业对通行的影响。灯体的外部轮廓做了流线型处理，能减少大风天气下的风阻，降低灯具对挑臂的载荷冲击，提升高杆安装时的抗风能力，表面处理采用户外专用聚酯粉末喷涂，涂层附着力强，能长期耐受紫外线照射不粉化、不褪色，在不同气候区域都能保持较长的外观使用寿命。从结构设计的细节来看，散热鳍片的边缘做了倒角处理，避免生产装配、现场安装过程中划伤作业人员，所有外露的金属部件都做了防腐处理，连接螺丝采用不锈钢材质，避免长期户外使用出现锈死导致后期无法拆卸维护的问题。
