水道清理用栅格斗挖掘机属具结构

　　这款栅格结构的铲斗主要适配中小型轮式、履带式挖掘机，核心应用场景集中在城镇排水管网疏通、河道浅区清淤、建筑渣土筛分作业中，和常规封闭式挖斗不同，它的作业逻辑是在挖掘抓取物料的同时，通过斗体上的规则栅缝完成固液分离、粒径分级，省去后续额外筛分的工序。从实际作业反馈来看，这类属具在汛期前的排水渠清掏工作中效率优势明显，作业时可以直接将渠底的淤泥、石块、杂物一并挖起，泥水会顺着栅格缝隙快速回流，斗内留存的砖块、碎石、枯枝等固体杂物可以直接装车转运，不会像普通挖斗那样携带大量积水增加转运负载，也避免了清运过程中泥水沿路滴漏的问题。

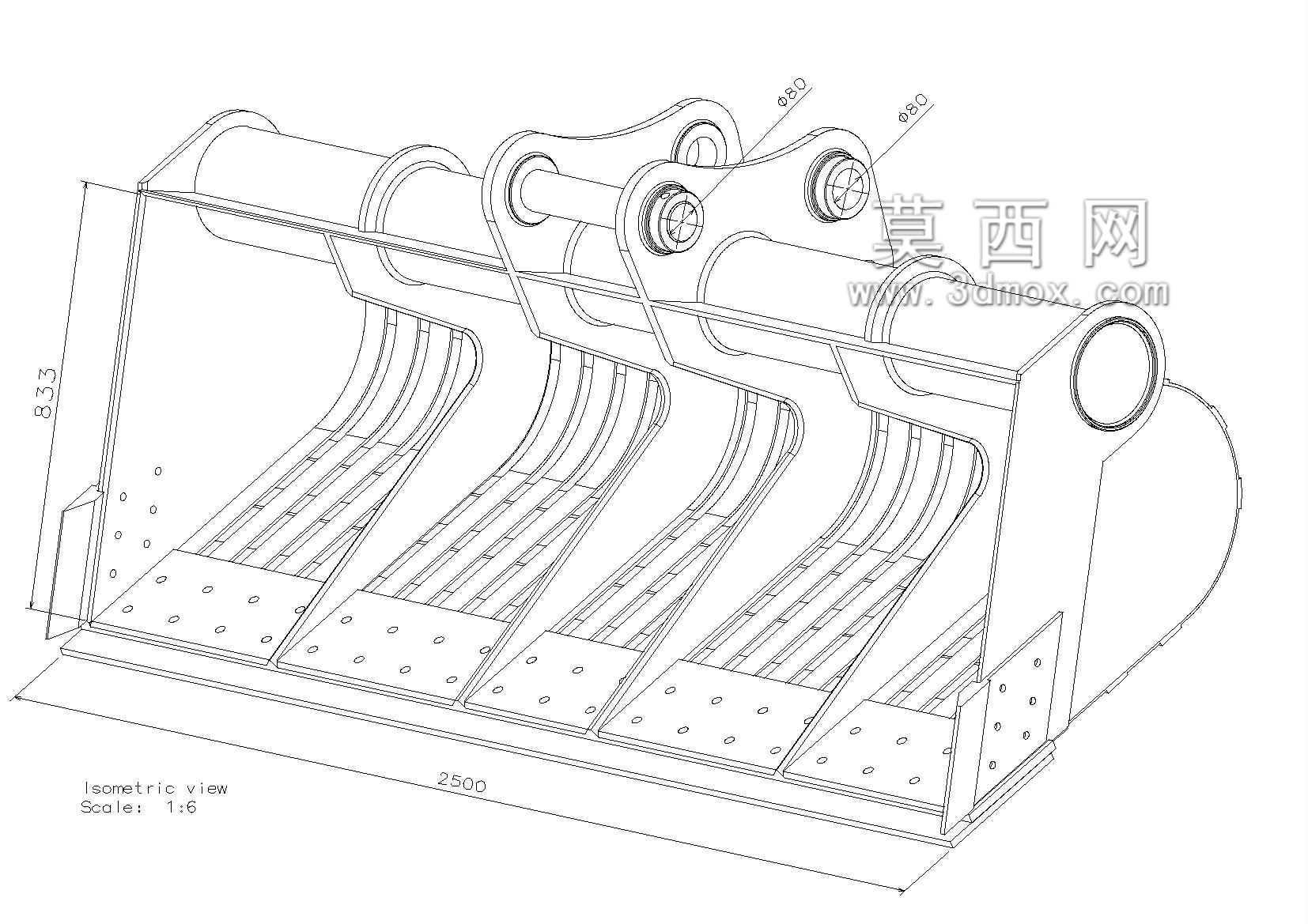

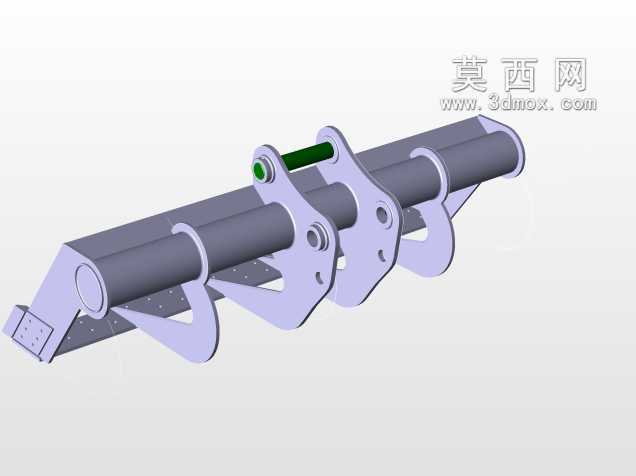

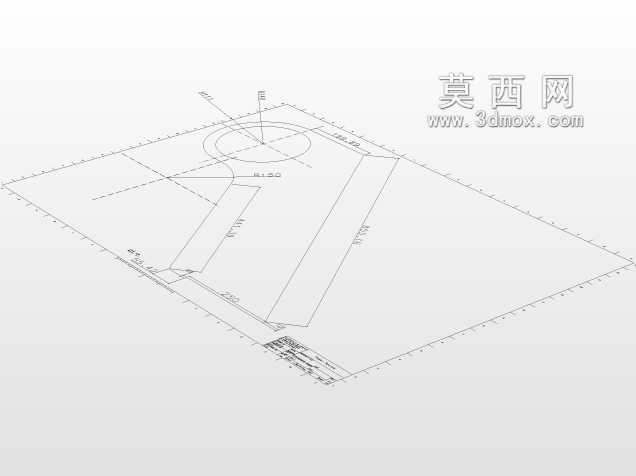

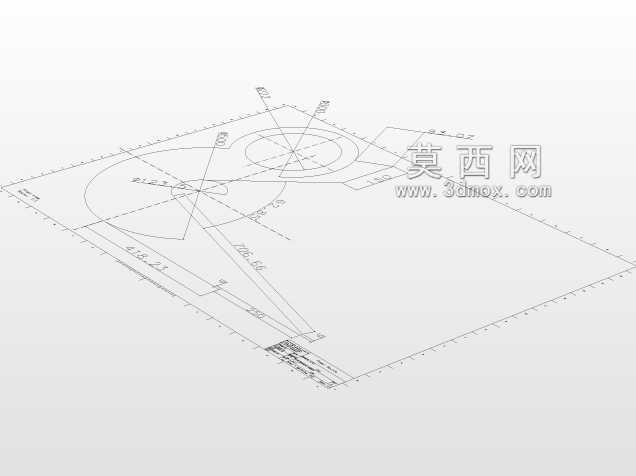

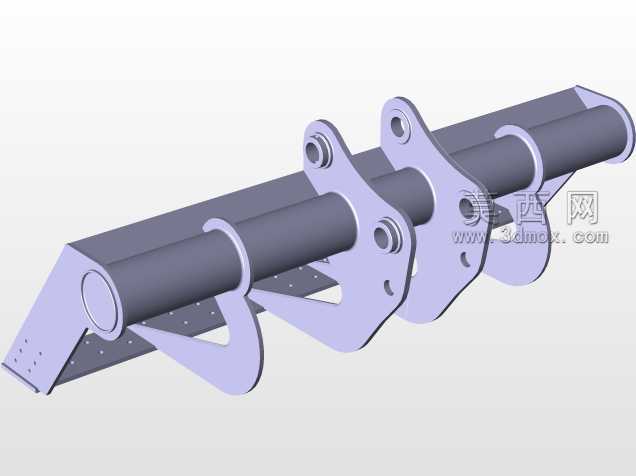

　　设计阶段首先要匹配对应吨位挖掘机的斗杆连接尺寸，斗耳板的轴孔间距、销轴直径完全遵循对应机型的属具安装接口标准，不需要改装斗杆端的连杆结构，现场更换属具时可以直接完成销轴装配，适配快换接头的机型可以在十分钟内完成属具切换。斗体的栅格间隙经过多轮作业场景验证，设置为40mm宽度，既可以保证泥水、细沙快速漏出，又能拦截绝大多数需要清理的固体杂物，不会出现杂物卡塞栅缝导致筛分失效的问题。斗齿部分采用了和常规岩石斗通用的斗齿座，磨损后可以直接更换标准斗齿配件，不需要定制特殊规格的易损件，降低后期运维的配件成本。

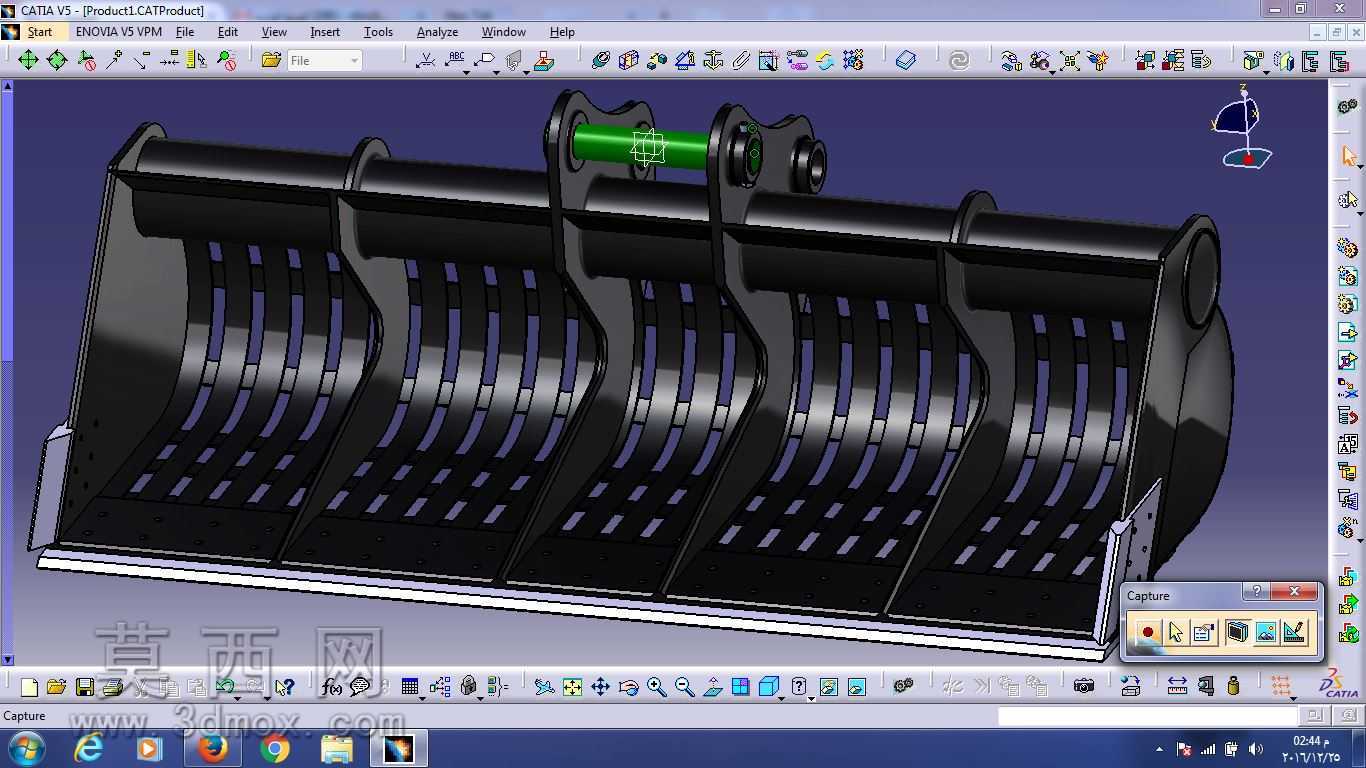

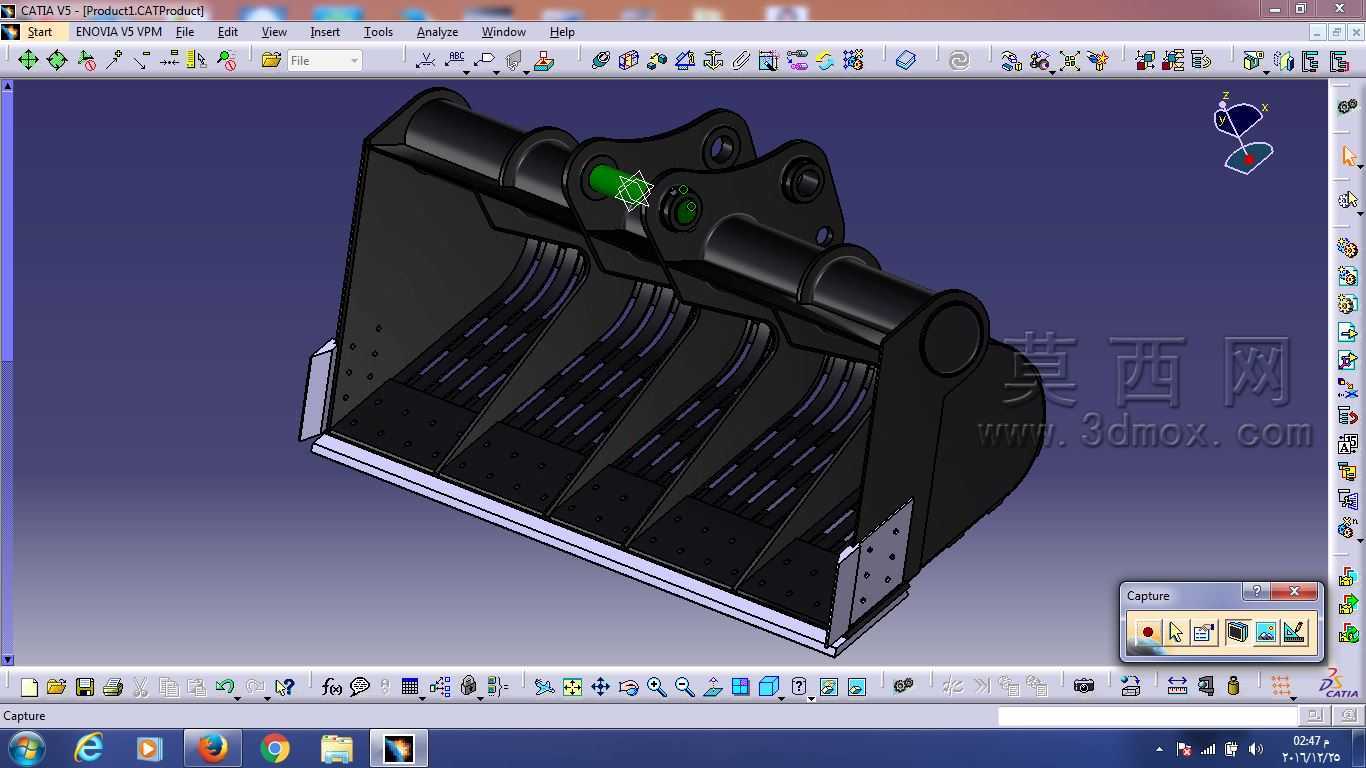

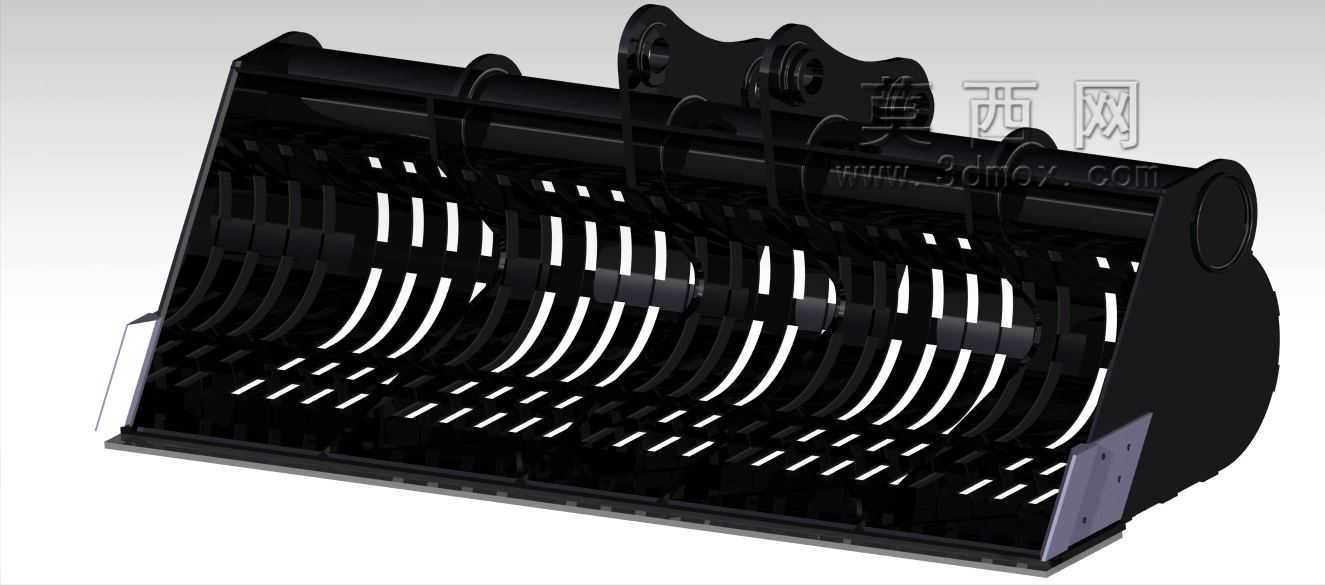

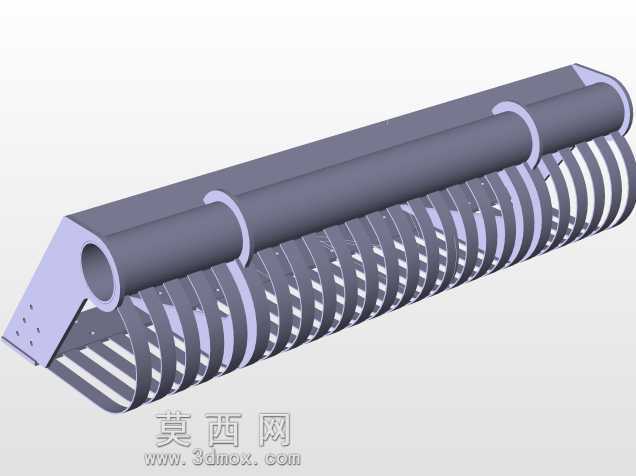

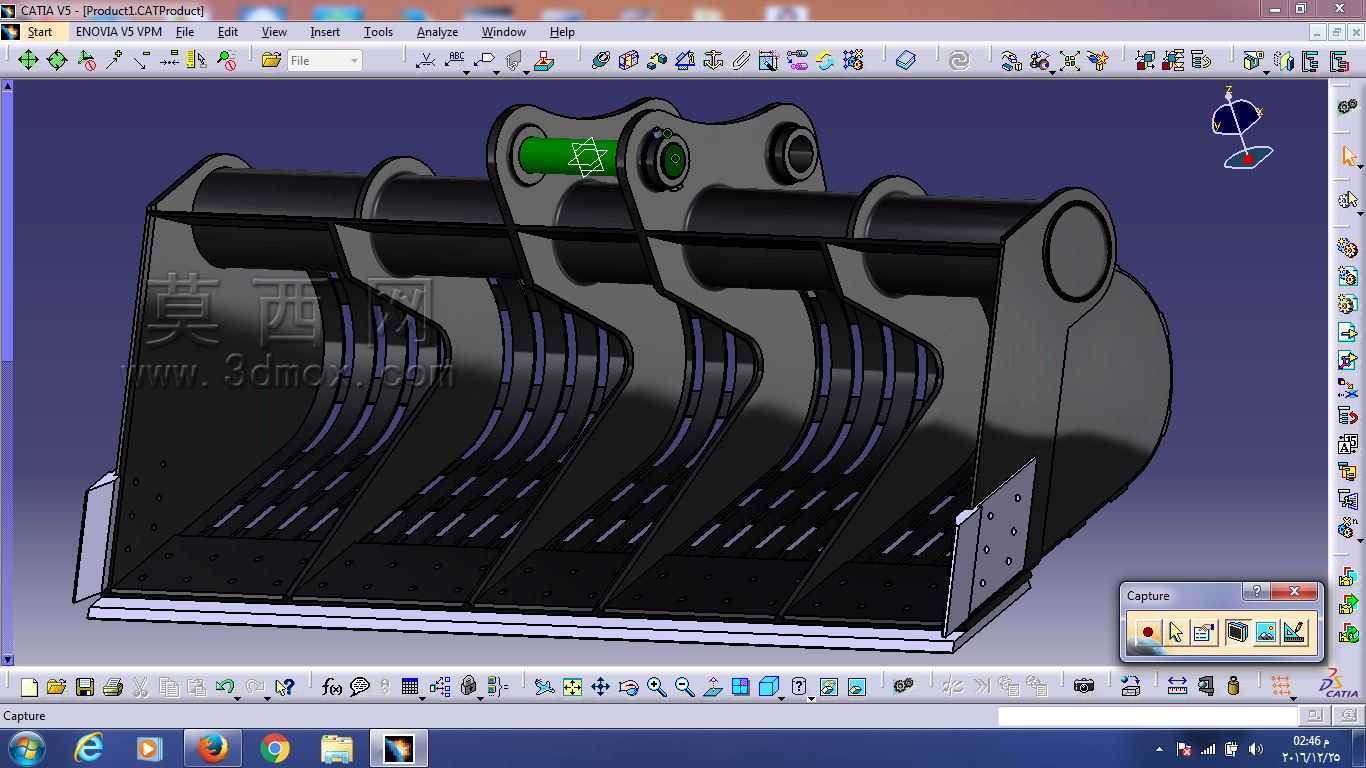

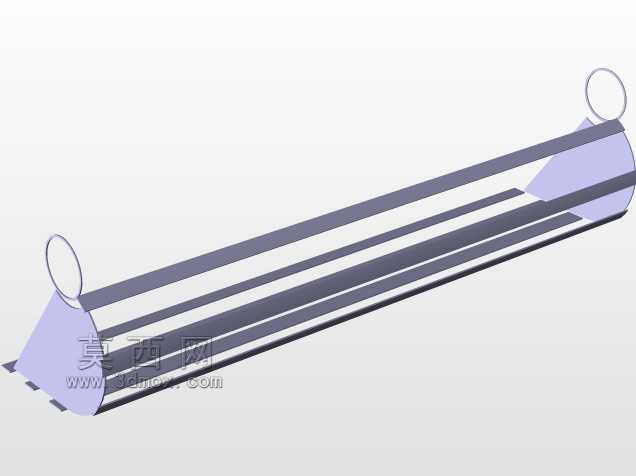

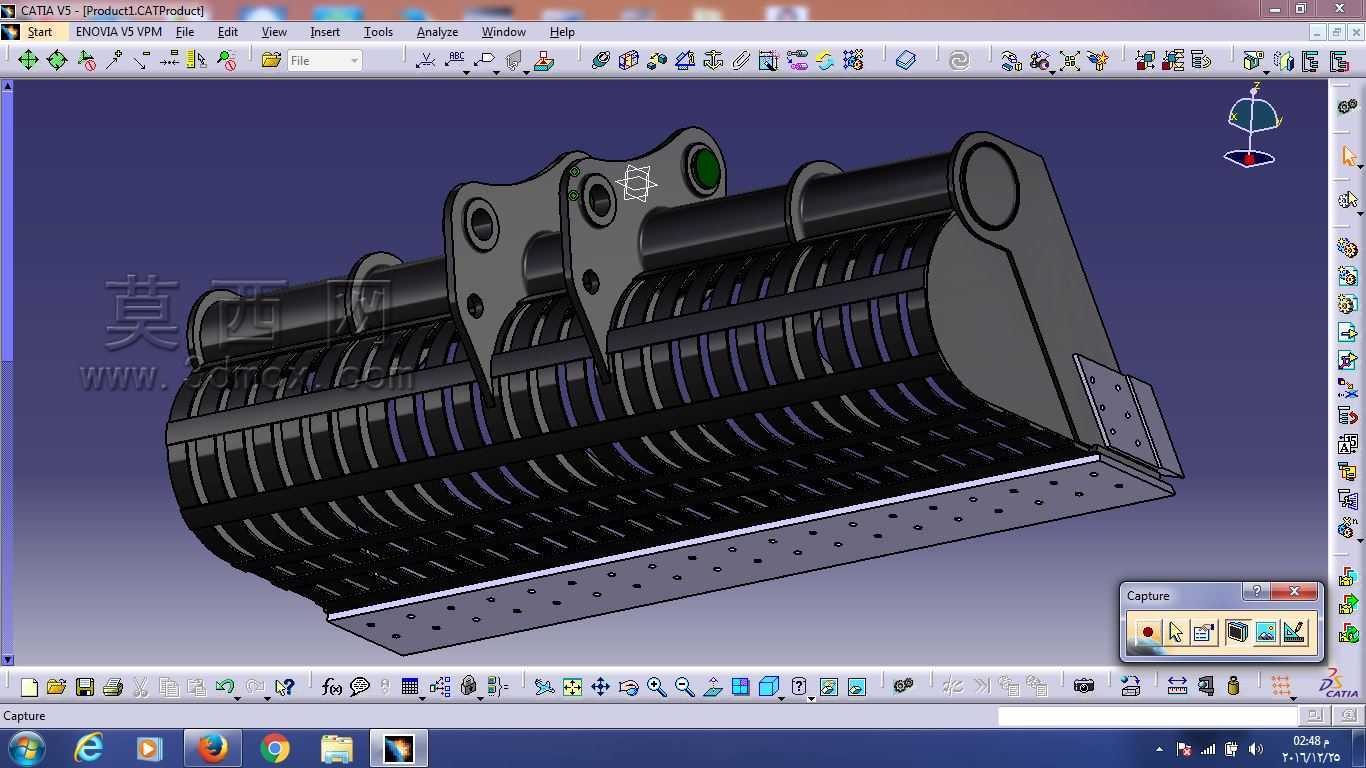

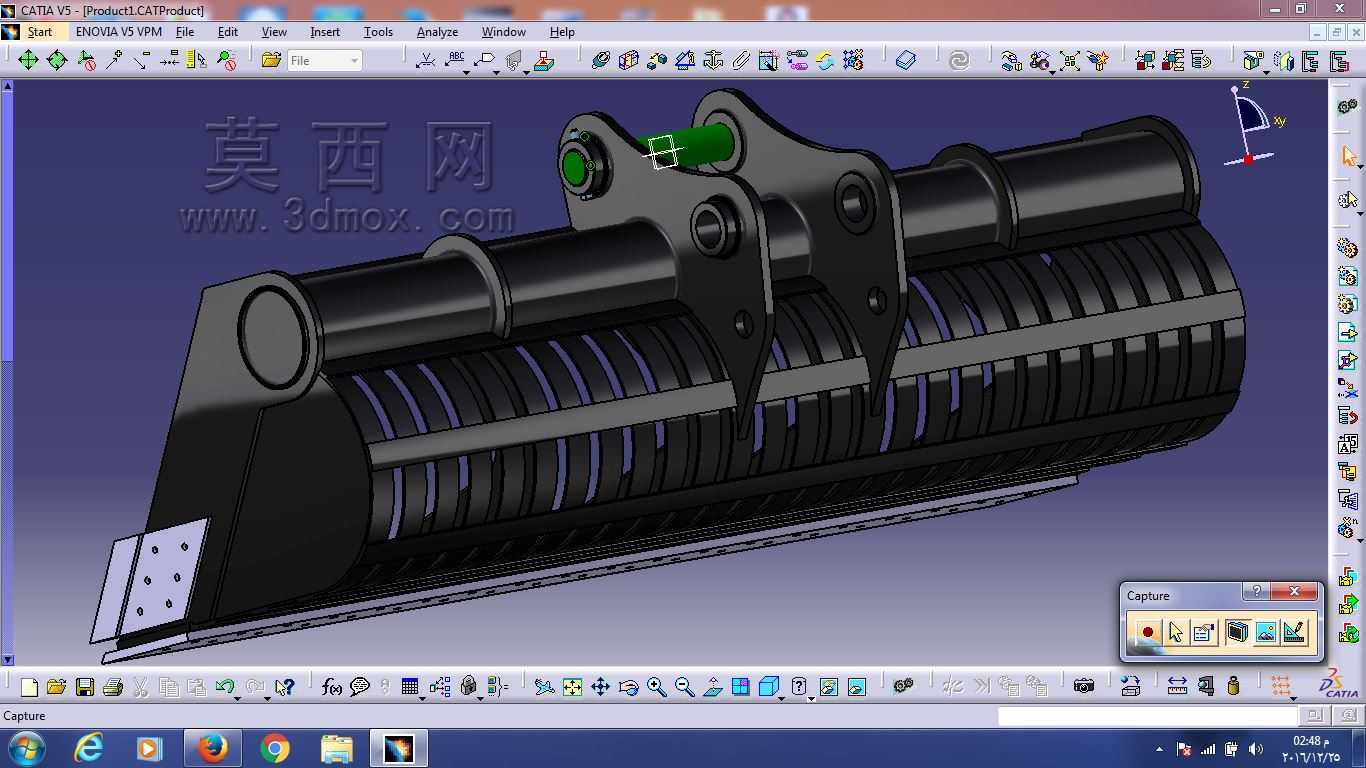

　　斗体的整体结构采用高强度耐磨钢板焊接成型，栅格条的排布方向顺着挖掘切入的受力方向设置，避免作业时栅条被石块卡滞变形，侧刃板额外加厚了耐磨层，在清理硬质渠底、夹杂混凝土块的建筑垃圾时，能抵抗侧向的冲击载荷，不会出现侧刃卷边、焊缝开裂的问题。斗背的加强筋板沿着受力路径布置，在挖掘重载物料时，应力可以顺着筋板分散到整个斗体框架上，避免局部应力集中导致的结构变形。安装边界上，斗体收拢状态下的最小回转半径和同容量普通挖斗保持一致，不会因为栅格结构额外增加回转空间，在狭窄的城区巷道、渠边作业时不需要额外调整作业动线，和挖掘机原有作业的空间适配性一致。

　　在河道浅滩作业时，这款斗具还可以用来完成水下石料的筛分抓取，抓取河卵石时细沙会顺着栅缝漏回河道，直接获取符合粒径要求的石料，不需要额外上岸筛分。在建筑拆除现场，它可以用来分拣破碎后的混凝土块和钢筋，栅缝会漏下细碎的混凝土渣，留存较大的混凝土块和钢筋段，方便后续分类回收。设计时特意控制了斗体的整体重量，和同斗容的普通土方斗重量差控制在8%以内，不会因为属具过重导致挖掘机铲斗挖掘力衰减，保证挖掘作业时的切入力度足够应对板结的淤泥层、压实的渣土层。斗口的切削角度经过优化，切入物料时的阻力更小，作业时操作手不需要额外加大斗杆挖掘力就能完成满斗装载，相同作业循环下的燃油消耗比改装类栅格斗更低。
