混凝土搅拌站配料生产成套设备结构

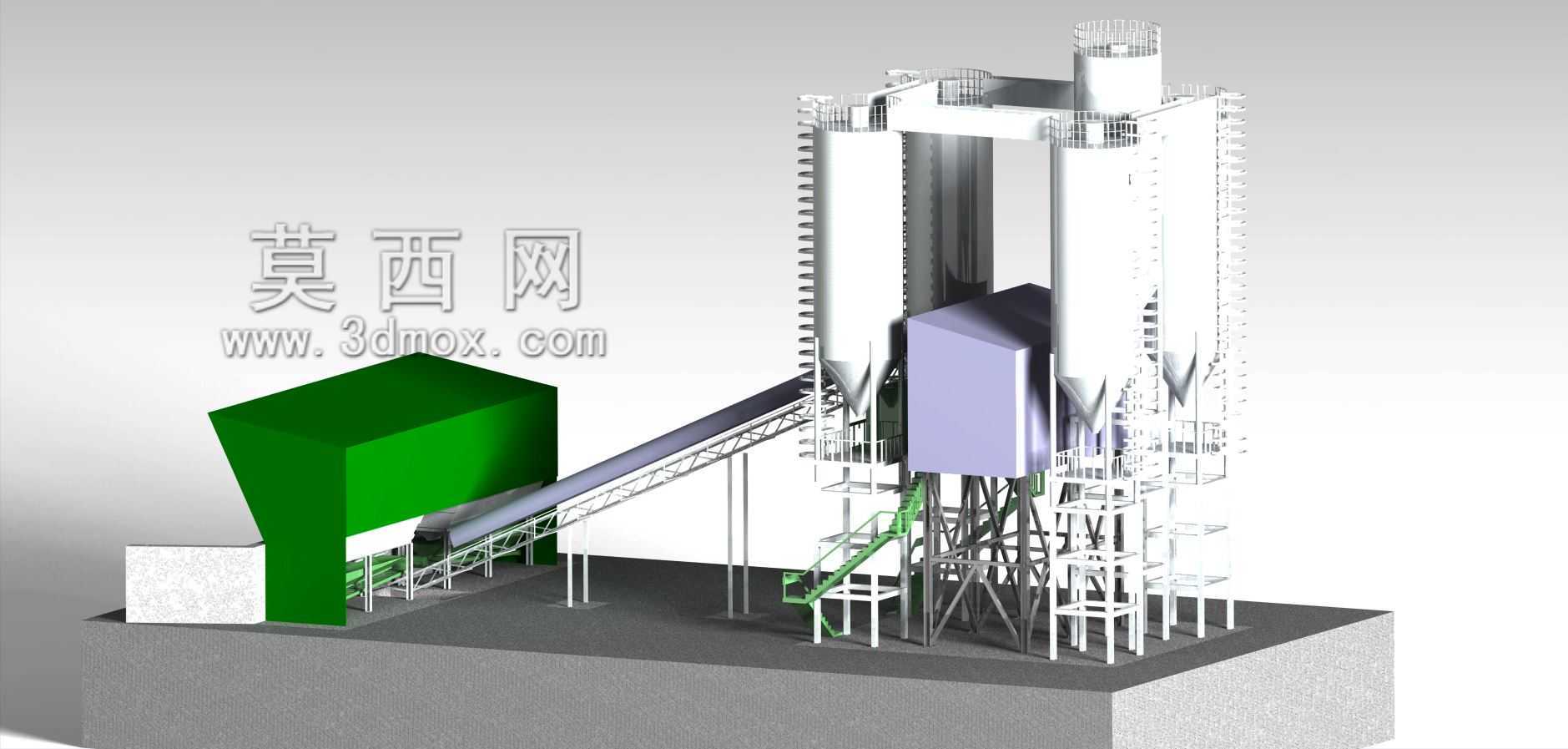

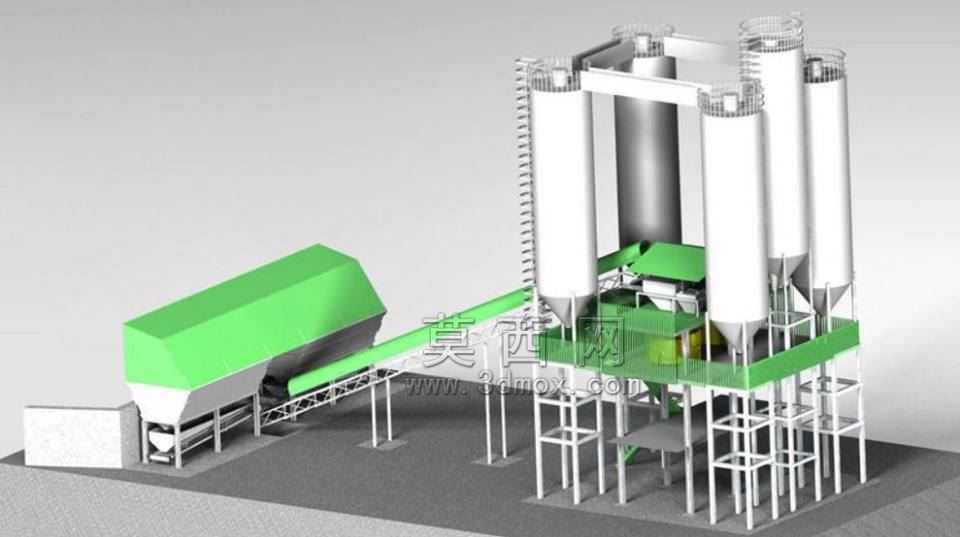

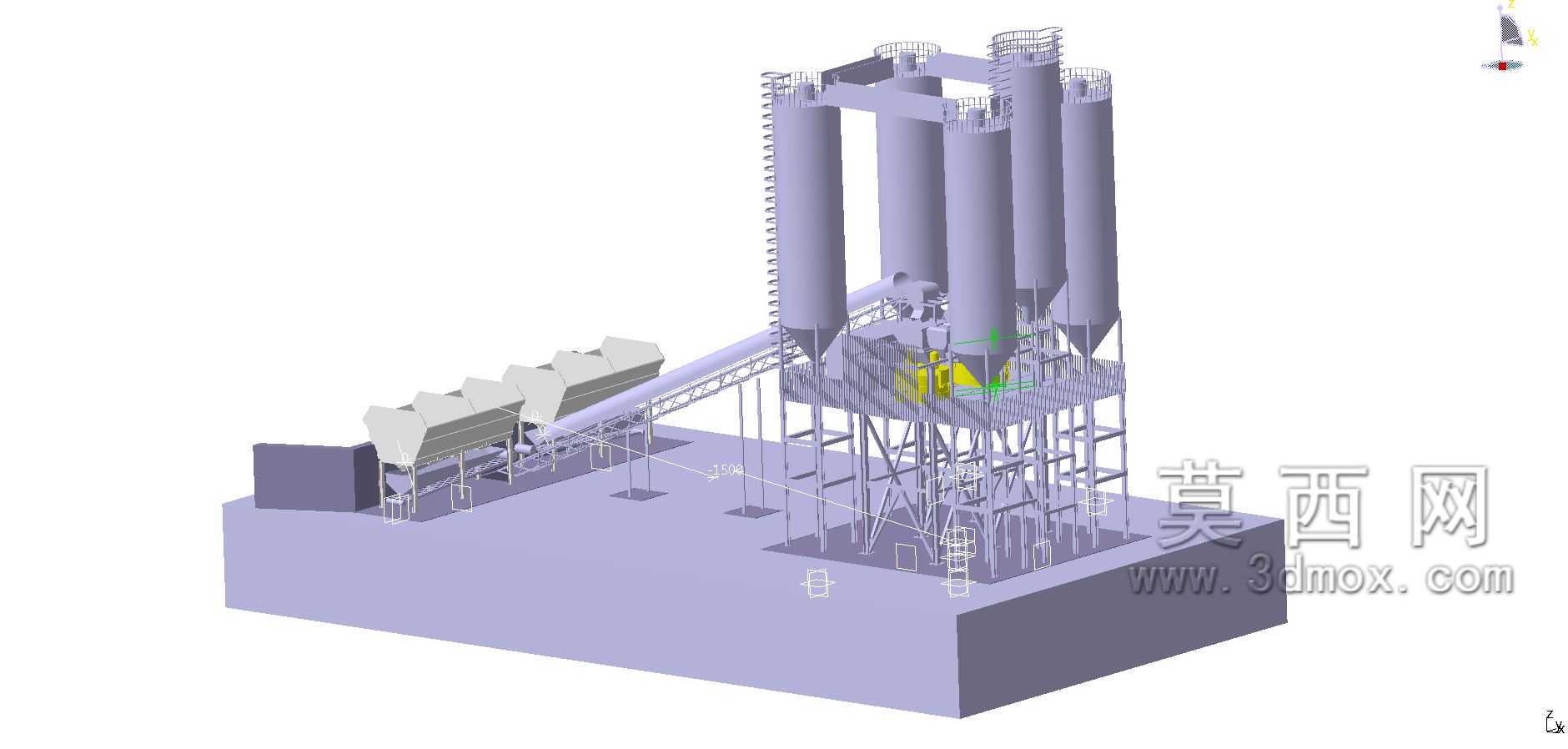

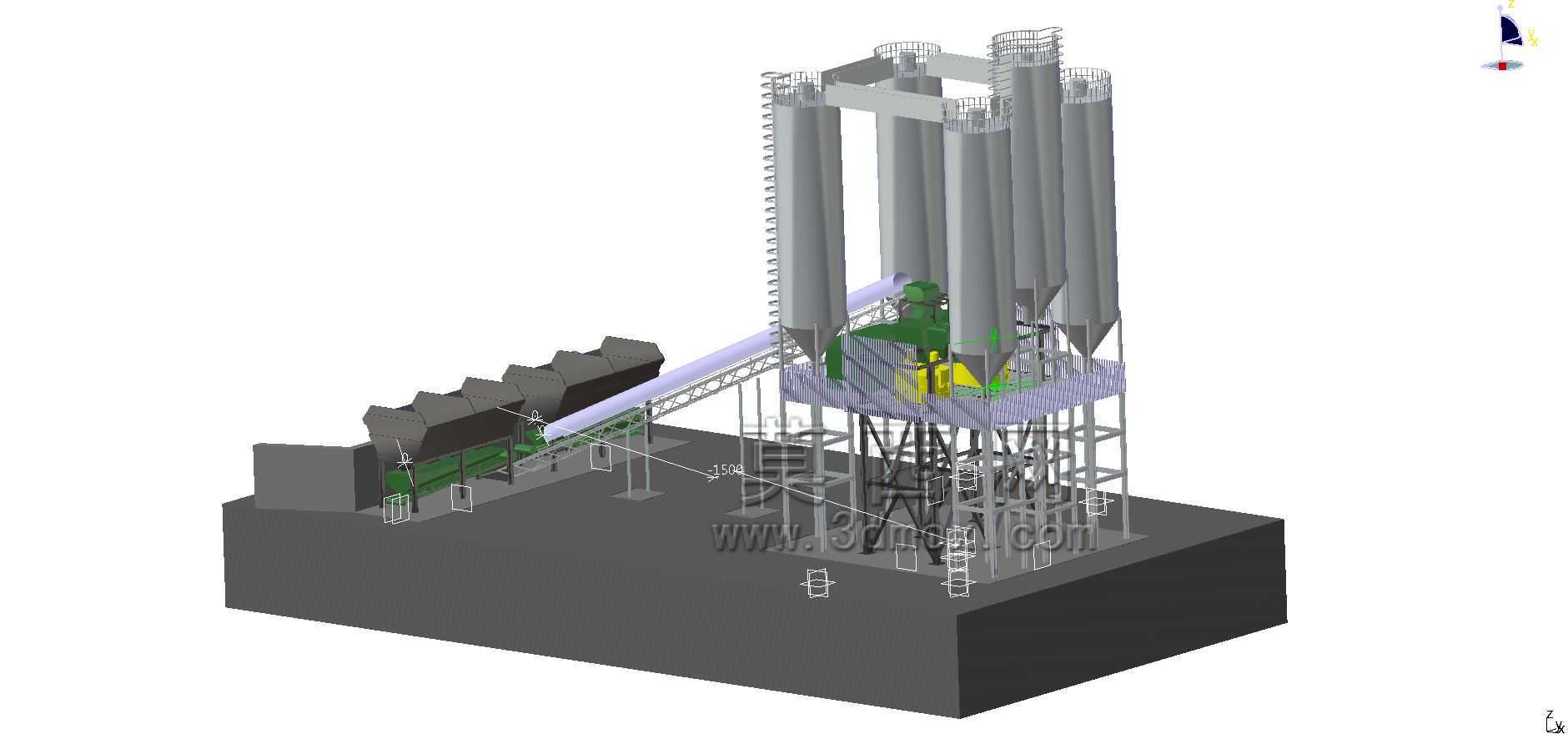

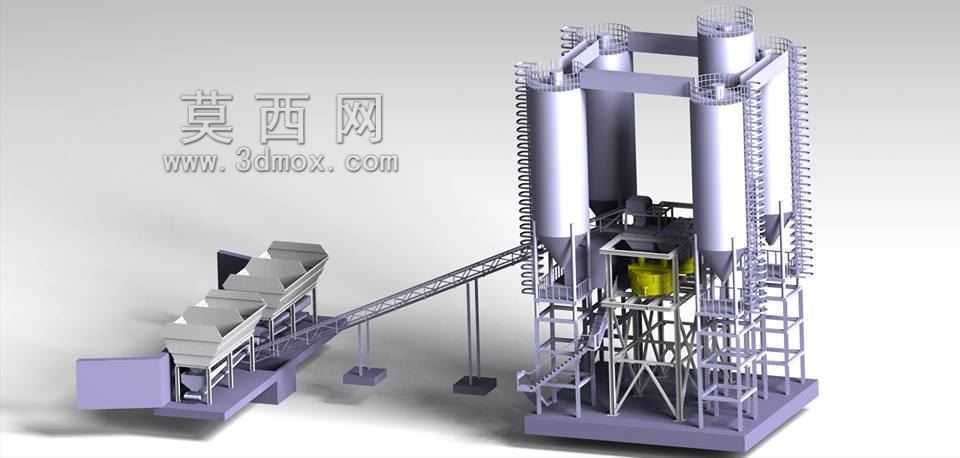

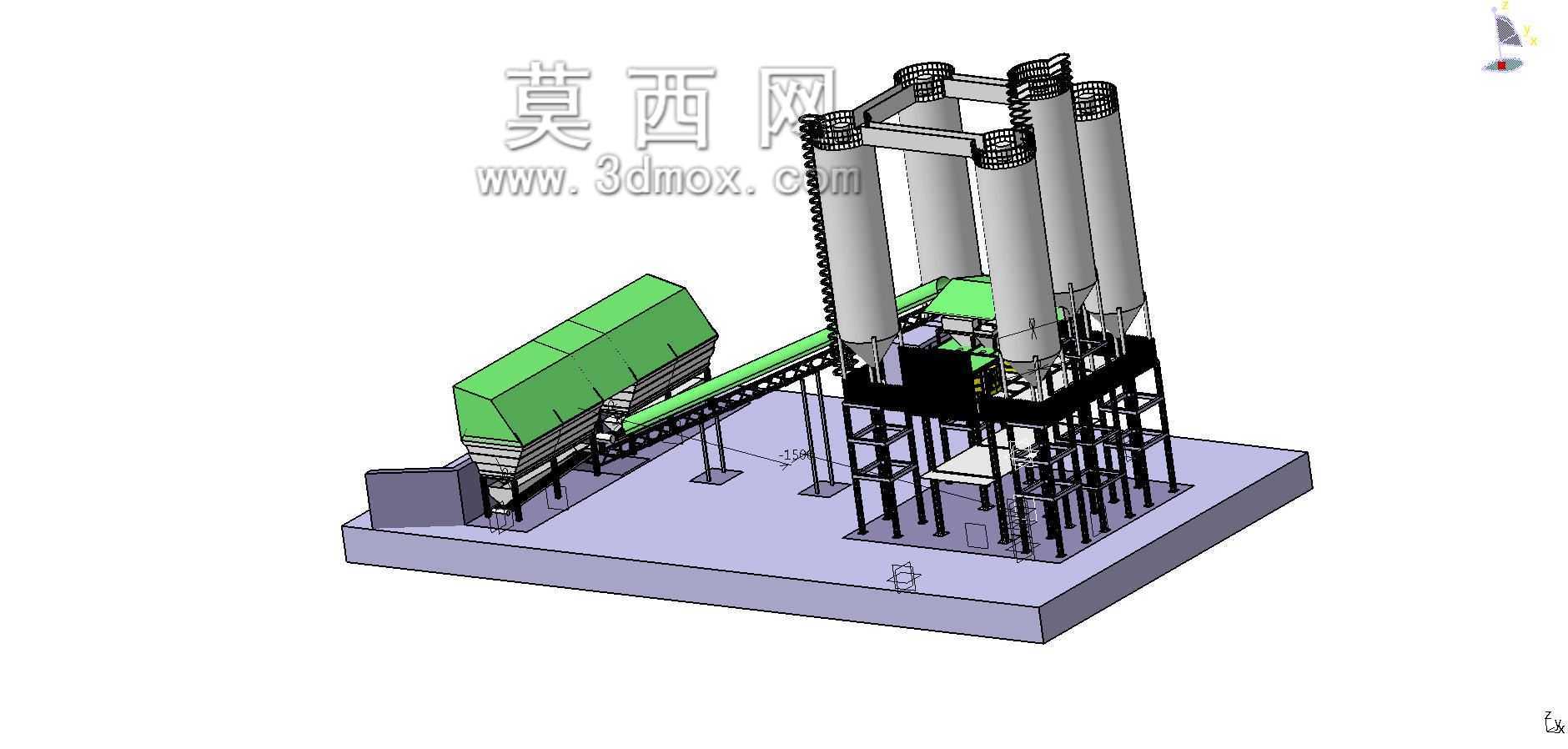

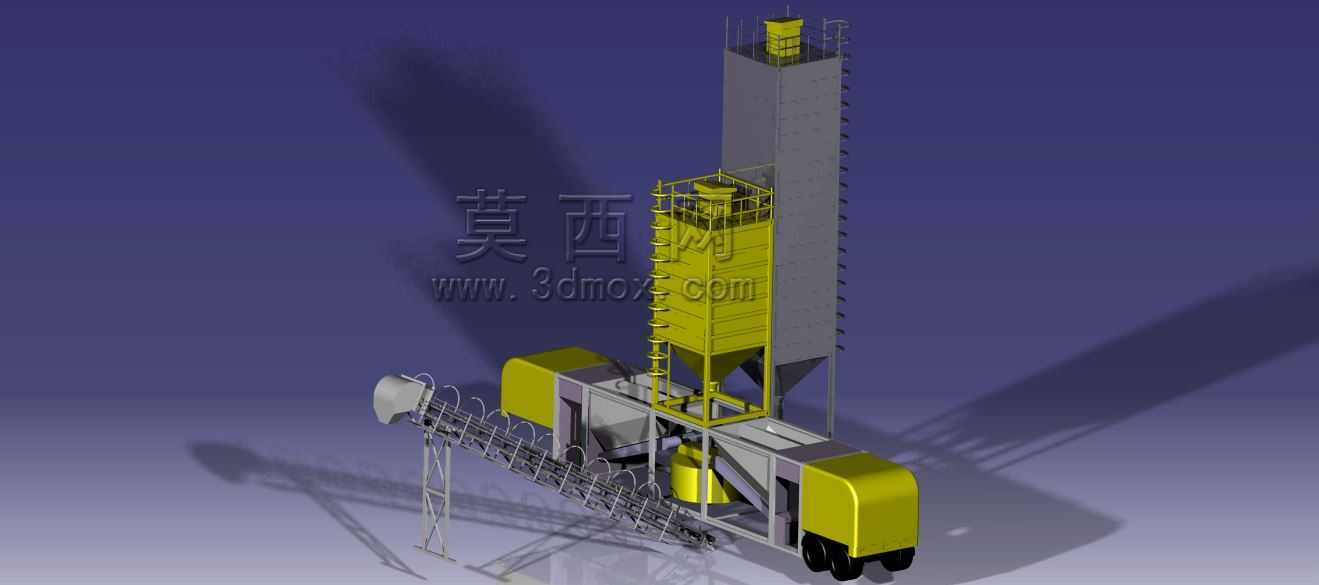

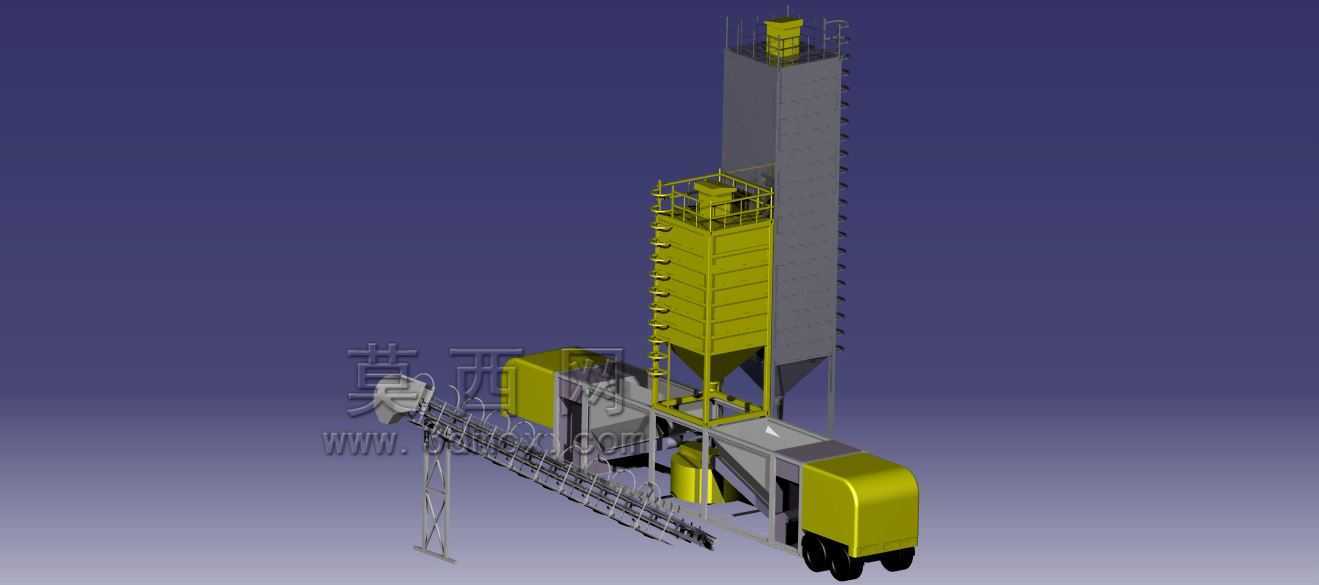

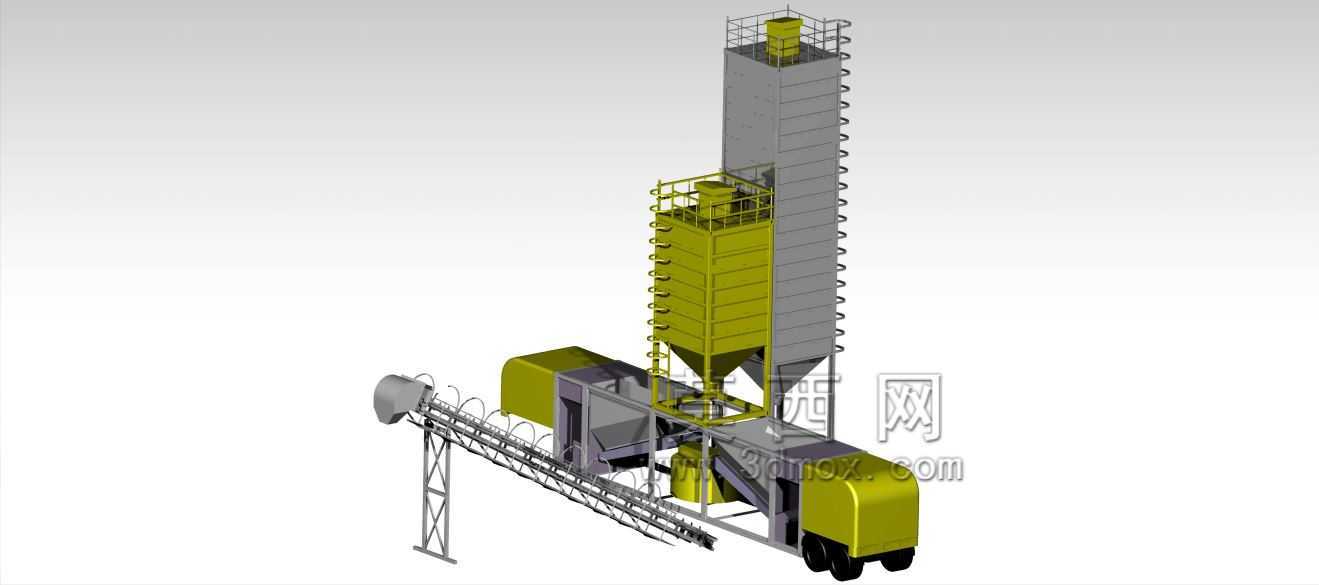

　　这套三维结构还原的是工程现场常用的固定式混凝土配料搅拌成套设备，核心应用于商品混凝土生产站、大型基建项目现场拌合点、预制构件厂的原料配比拌合环节，区别于移动式搅拌设备，该套设备采用固定安装式钢结构基座，适配长期稳定生产的作业场景，可连续完成多类骨料的存储、计量、输送、初混工序，为后续主机搅拌提供配比精准的混合原料。从结构布局来看，整套设备沿原料输送方向分为骨料配料单元、斜皮带输送单元、主站储料计量单元三个核心模块，骨料配料单元设置在地面层，采用多仓并列布局，可同时存储砂石等不同粒径的骨料，每个料仓下方对应独立的计量斗，通过称重模块实时控制单种骨料的出料量，避免人工配料产生的配比误差，料仓入料端设置大角度导料板，可适配装载机直接上料，

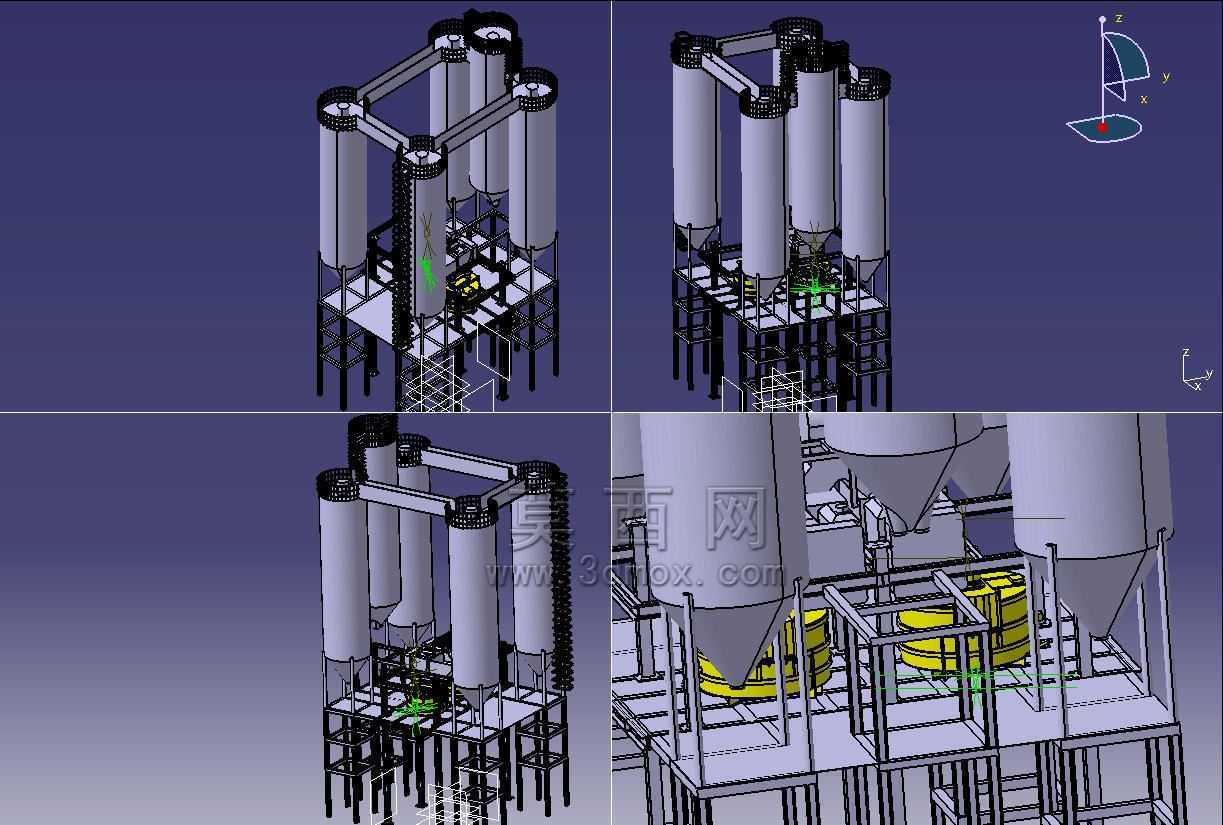

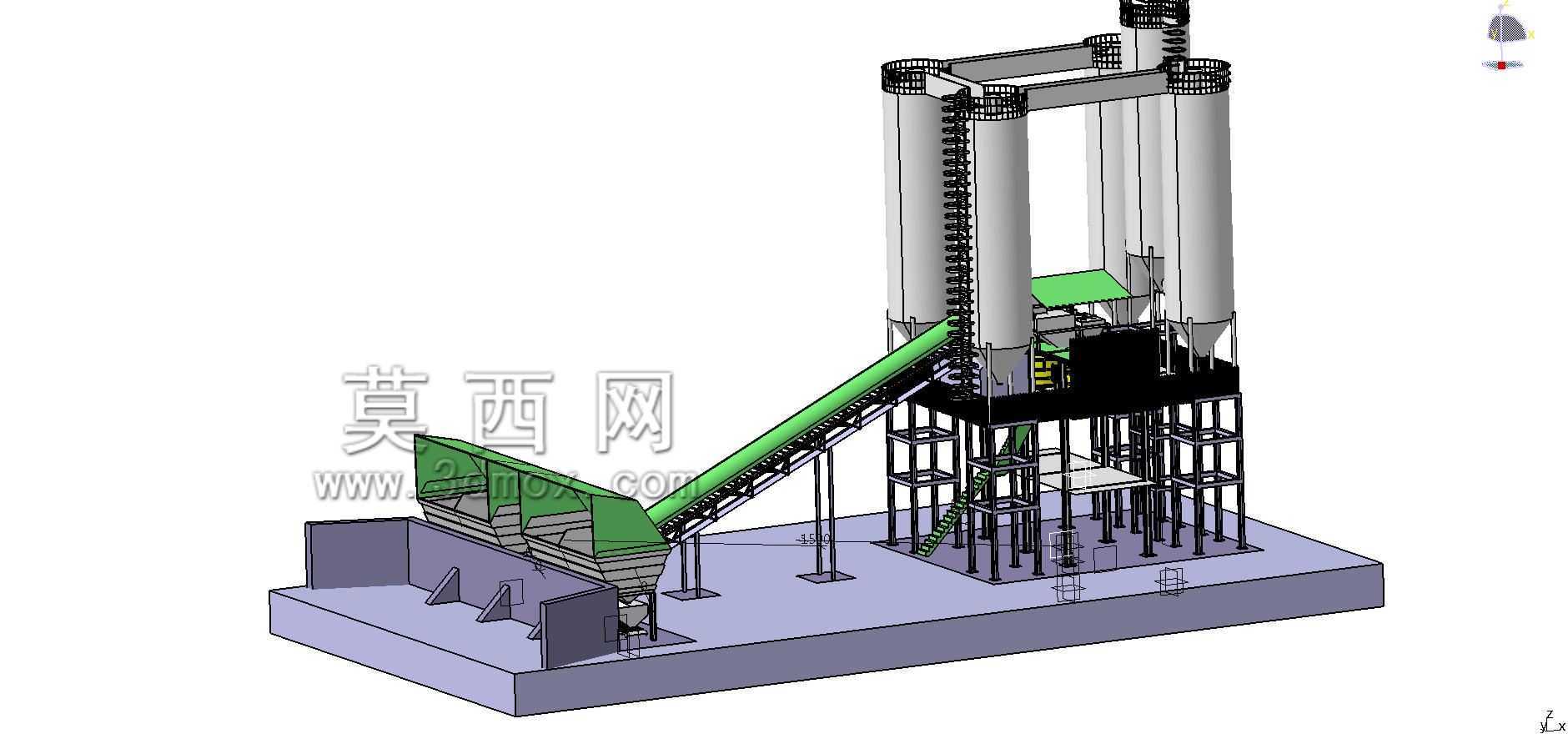

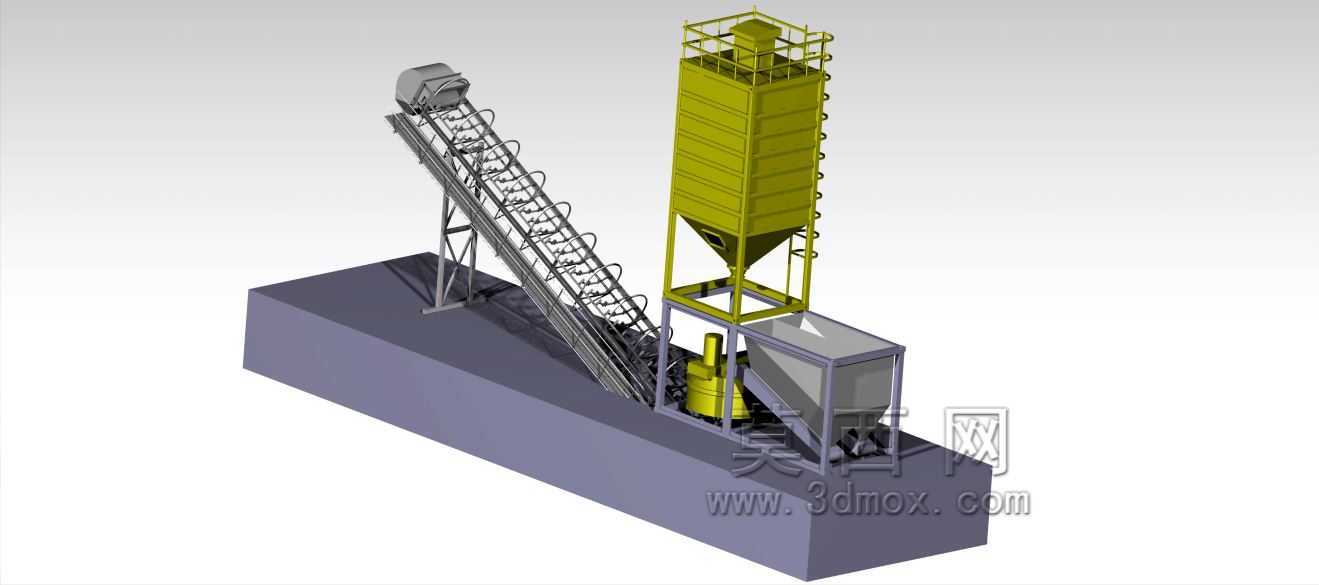

　　减少现场上料的辅助设备投入。斜皮带输送单元采用桁架式支撑结构，两端分别对接地面配料单元的出料口与主站层的集料口，皮带两侧设置挡边结构防止骨料输送过程中撒落，桁架支撑腿采用可调高度的地脚结构，可根据现场地面平整度调整安装高度，适配不同场地的基础高差，输送角度控制在18度以内，避免大粒径骨料在输送过程中出现下滑滚落的问题。主站单元采用多层钢结构框架搭建，框架立柱采用H型钢焊接成型，层间设置交叉斜撑保证整体结构抗风、抗震稳定性，顶部设置四个并列的立式储料仓，分别用于存储水泥、粉煤灰、外加剂等粉状原料，储料仓下部采用锥斗结构，锥斗外壁设置爬梯与环形检修平台，方便运维人员定期检查仓壁磨损情况与破拱装置运行状态，

　　储料仓下方对应设置螺旋输送与计量装置，可按照配比要求将粉状原料精准输送至集料斗，与皮带输送来的骨料完成初步混合后送入下一工序的搅拌主机。设计过程中充分考虑了现场安装的边界条件，整套设备的最大安装宽度控制在12米以内，长度沿输送方向延伸为22米，主站最高点距离地面18米，可适配绝大多数县级以上搅拌站的场地规划要求，设备各模块之间采用法兰螺栓连接，无需现场大量焊接作业，可缩短现场安装周期，钢结构表面统一做抛丸除锈后喷涂防腐漆，适配户外露天作业的耐候要求。从功能特性来看，该套设备的配料精度可控制在±1%以内，单批次配料周期不超过45秒，可匹配120型及以上规格的搅拌主机生产效率，料仓与输送通道的衔接处均设置防尘密封结构，

　　减少生产过程中的粉尘外溢，符合工程现场的环保作业要求，储料仓顶部设置料位计，可实时反馈仓内原料存量，方便现场调度人员及时安排补料，避免生产过程中出现断料停机的问题。结构设计阶段针对不同部位的载荷做了针对性强化，主站框架的底层立柱承受整套上部储料仓满载时的总重量，单根立柱的最大竖向载荷按120吨做强度校核，斜皮带桁架的载荷按每米承载80公斤骨料做挠度验算，保证满载运行时结构变形量控制在允许范围内，所有走台、爬梯均设置1.2米高的防护栏杆，踏板采用花纹钢板防滑处理，满足现场运维的安全作业要求。设备的安装基础需按照载荷分布做独立混凝土承台，主站区域的承台厚度不低于1.2米，配料单元与皮带支撑腿的承台厚度不低于0.8米，所有承台预埋钢板与设备支腿焊接固定，避免设备运行过程中出现位移晃动，外接管线沿钢结构支架预留的走线槽布置，避免管线外露被落料砸损。
