每小时产50立方移动式混凝土搅拌站结构

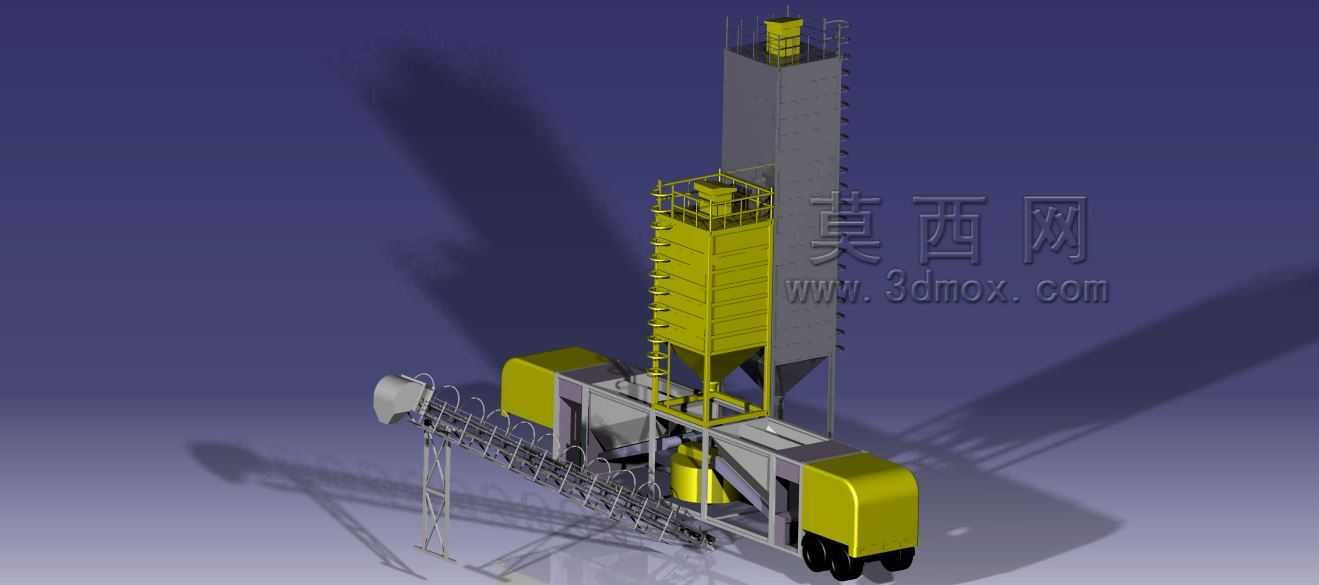

　　这款移动式混凝土搅拌站的三维结构，完全围绕临时工程、分散作业点的砼生产需求搭建，区别于固定式商混站的大占地、长周期安装特性，整套设备将骨料储料、计量输送、搅拌主机、粉料仓储、成品出料所有功能模块集成在可移动的承载底盘上，转场时无需拆分核心结构，仅需折叠输送臂架、固定外置爬梯即可完成拖运准备，适配公路分段施工、偏远乡村基建、小型水利作业、临时应急工程这类没有固定商混供应覆盖的作业场景，能省去商混长距离运输的成本与坍落度损耗问题。从结构设计逻辑来看，整套设备的布局优先考虑作业时的物料流向顺畅度，粉料仓采用立式高位布置，搭配螺旋输送结构直接将水泥、粉煤灰等粉料送入计量斗，减少粉料输送过程中的残留与堵塞风险；骨料储料区分格设置，

　　可同时存储不同粒径的碎石、砂石物料，计量单元采用累加式称重结构，在保证配料精度满足工程施工规范的前提下，压缩了整体设备的横向占用空间，避免常规分体式搅拌站各模块分散布置带来的场地浪费。斜置的皮带输送机构直接衔接骨料计量斗与搅拌主机进料口，皮带两侧设置挡料与防尘结构，减少骨料输送过程中的撒漏与扬尘，输送臂架采用铰接式连接设计，转场运输时可将臂架翻转折叠至设备主体上方，运输状态下的整体外廓尺寸满足普通公路拖运的限界要求，无需申请特殊大件运输资质。搅拌主机采用强制式搅拌结构，搅拌臂与叶片的排布角度经过适配调整，能在短时间内完成不同配比混凝土的均匀拌合，每小时50立方米的产出能力，可覆盖中小型工地的连续浇筑需求，

　　不管是民房建筑的圈梁构造柱浇筑，还是乡村道路的路面混凝土摊铺，都能匹配作业节奏，不会出现产能过剩闲置或者产能不足供料断档的问题。设备两侧的覆盖件采用圆弧过渡的封装结构，一方面可以遮挡内部传动、电控部件，减少户外作业时雨水、扬尘对设备部件的侵蚀，另一方面规整的外形也能降低转场运输时的风阻，同时避免突出构件在运输过程中发生刮碰。粉料仓侧面设置外置爬梯与顶部检修平台，作业人员可通过爬梯到达仓顶完成除尘装置检查、料位校准等维护操作，爬梯踏步采用防滑格栅结构，即使在雨天作业也能保证人员攀爬的安全性，仓顶设置压力安全阀与除尘滤芯，避免粉料进料时仓内压力过高出现冒灰问题。整套设备的安装边界充分考虑野外作业的场地条件，作业时仅需将承载底盘调平固定，

　　展开折叠的出料皮带与支腿结构，接通水电即可完成生产准备，无需浇筑大型混凝土基础，相比同产能的固定式搅拌站，安装准备周期能缩短七成以上，转场时也不会产生大量基础拆除的建筑垃圾。从结构建模的细节来看，各模块的连接节点都做了装配干涉校验，比如螺旋输送机与粉料仓、计量斗的衔接位置，预留了足够的安装调整间隙，避免现场安装时出现对位困难；搅拌主机的卸料口高度适配常规混凝土搅拌车、小型机动翻斗车的接料高度，无需额外设置接料坡道，不同类型的转运设备都能直接停靠接料。骨料仓的上料高度匹配常规装载机的卸料角度，现场上料作业时无需对装载机做特殊改造，普通工程装载机即可完成骨料补仓操作，降低了配套设备的投入要求。设备的电控柜集成布置在底盘侧方的密封舱内，所有控制线缆都通过走线槽规整布置，既避免户外作业时线缆被物料砸损，也方便后期故障排查时的线路梳理。
