机械连接用摆臂式臂夹具结构设计

　　这类摆臂结构的臂夹具，在轻工装配、小型自动化输送线的定位工位、工装快换模组里应用十分普遍，核心作用是实现两个相对运动部件之间的铰接传动与载荷传递，同时兼顾轻量化与结构强度的平衡，避免传统实心连杆带来的运动惯量过大问题。从实际工况来看，这类零件通常安装在回转驱动端与执行末端之间，一端通过内孔与固定铰轴配合实现定位锁紧，另一端通过销孔连接执行构件，在往复摆动过程中传递推拉力，常见于小型分拣设备的拨料机构、工装夹具的压紧摆臂、检测设备的探针驱动摆杆等场景，工作过程中会承受周期性的交变载荷，对结构的抗疲劳性能、局部应力集中控制有明确要求。

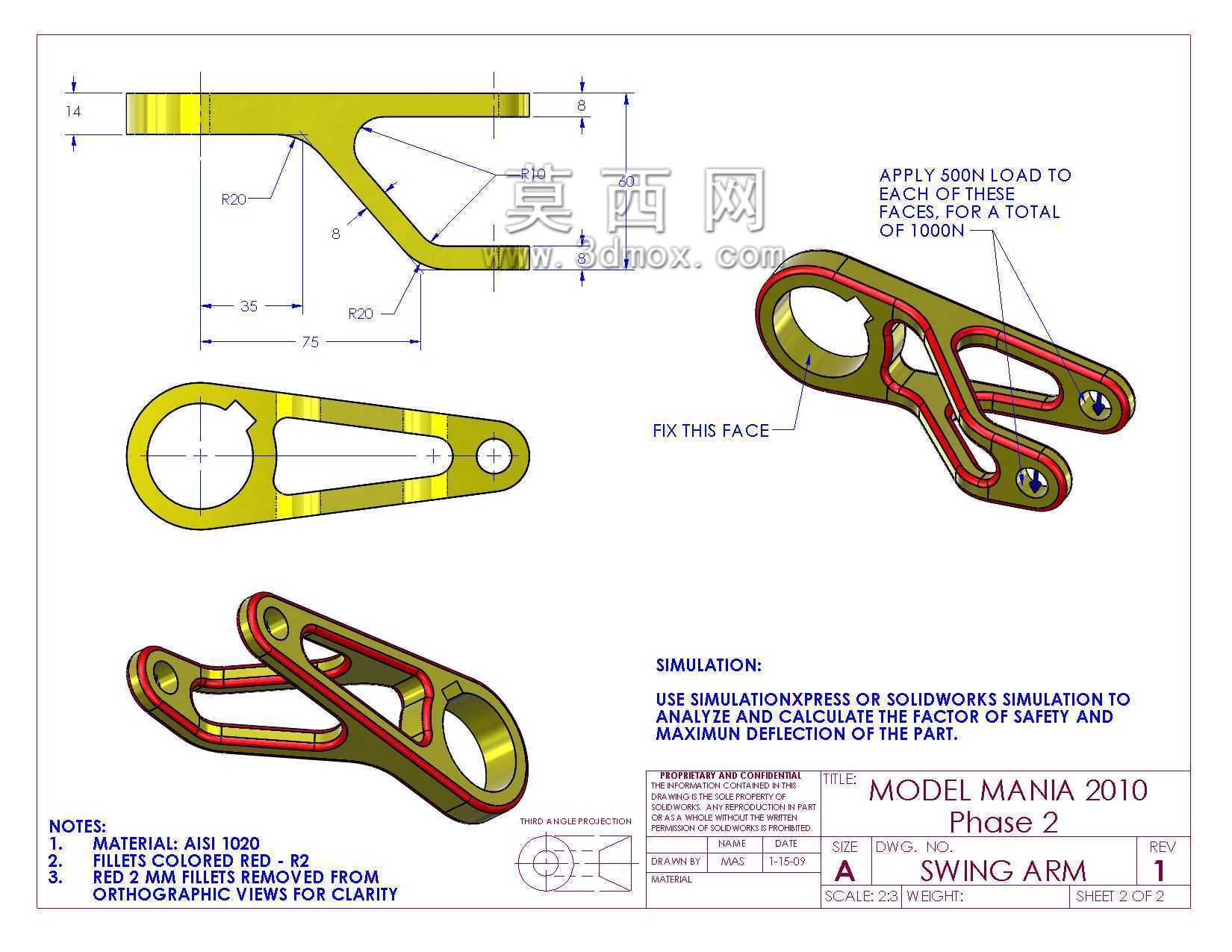

　　设计过程中首先要确定安装边界的尺寸约束，从结构标注来看，固定端的铰孔中心到另一端连接孔的中心距为75mm，摆臂主体的弯折段做了平滑圆弧过渡，两处外圆弧分别为R20与R30，避免直角弯折带来的应力集中问题；固定端铰孔的轴向安装宽度为14mm，摆臂最薄的腹板位置厚度为6mm，这个尺寸既保证了安装时与铰座的配合宽度足够，不会出现侧向晃动，也控制了整体的零件重量。固定端的铰孔端面为安装基准面，装配时需要贴合铰座的定位面，保证摆臂摆动时的平面度，避免运动过程中出现卡滞。

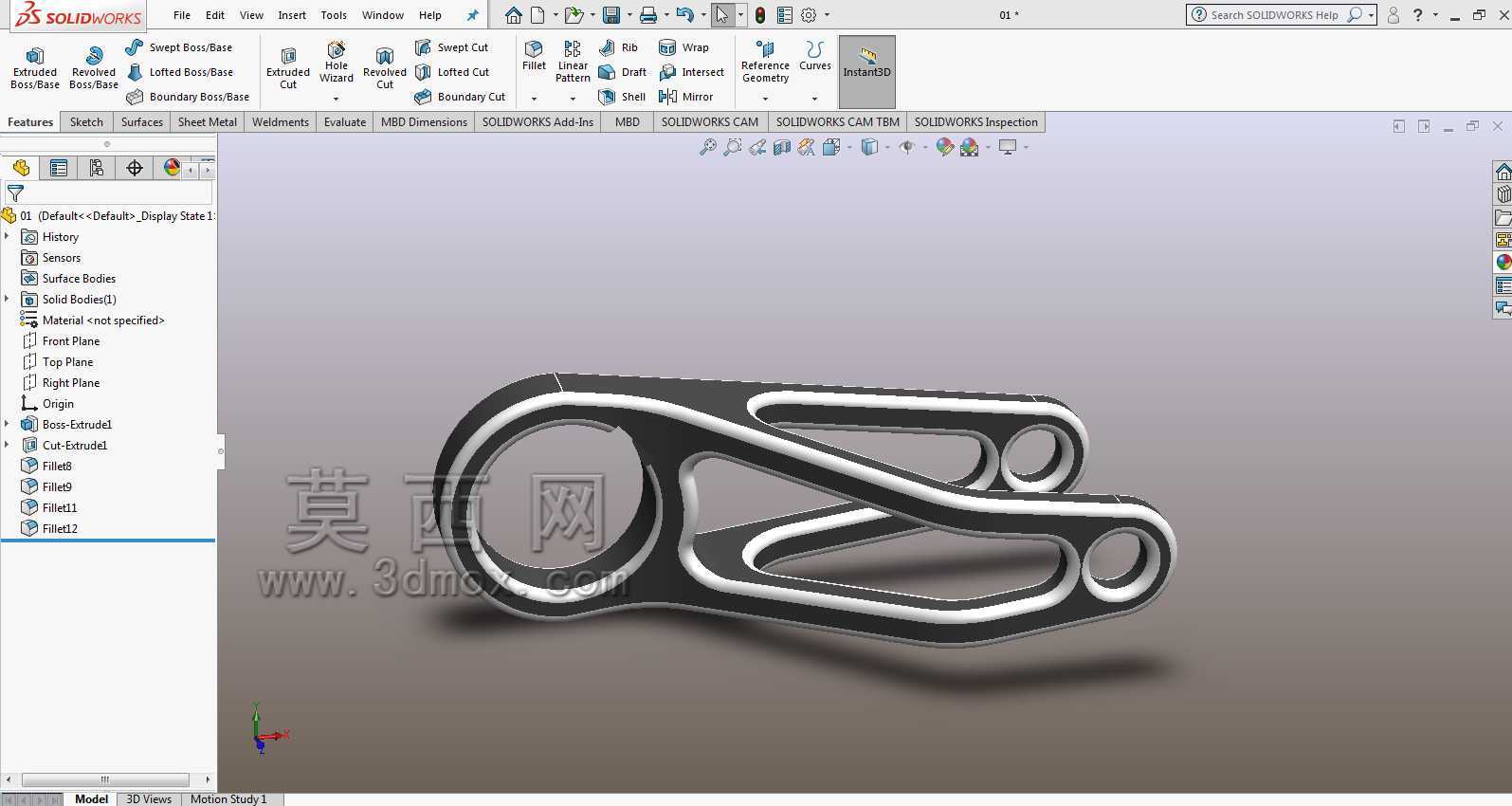

　　结构设计上采用了镂空式的腹板结构，在摆臂的非受力区域去除多余材料，在受力的边缘区域保留连续的加强筋结构，也就是图中标注红色的区域，这些位置是载荷传递的主要路径，圆角统一做R2处理，既避免加工时的锐边毛刺，也能缓解局部应力集中。零件材料选用AISI1020优质碳素结构钢，这类材料切削性能好，焊接性能优异，经过调质处理后可以获得足够的强度与韧性，完全能满足1000N总载荷下的使用要求，载荷施加在末端的两个连接面上，每个面承受500N的作用力，设计时需要通过仿真校核安全系数与最大变形量，保证在额定载荷下，摆臂的末端变形量不会影响执行端的定位精度，通常这类工况下要求最大变形量不超过0.1mm，安全系数不低于2.5。

　　从加工工艺角度来看，这类零件可以采用板材激光切割下料后铣削加工孔位与端面，也可以采用精密铸造后做二次精加工，两种工艺都能满足尺寸精度要求，批量生产时精密铸造的成本更低，单件小批量生产时板材加工的周期更短。安装时需要注意固定端铰孔与轴的配合公差，通常选用H7/g6的间隙配合，保证摆动灵活的同时不会有过大的配合间隙，末端的连接销孔与销轴选用H8/h7的配合，连接后需要加注润滑脂减少磨损，延长零件的使用寿命。在实际选型替换时，需要重点核对两个安装孔的中心距、固定端的安装宽度、铰孔的直径尺寸，这三个参数直接决定了零件能不能适配现有机构，其次要确认摆臂的弯折角度与运动空间，避免摆动过程中与周边构件发生干涉。
