流线型曲面密封防护端盖结构设计

　　这款曲面端盖的结构设计，最初是针对手持便携类小型设备的端部密封防护需求展开的，在日常的结构设计工作中，这类长条形流线型壳体的端封零件，往往是容易被忽略但直接影响整机装配精度与使用体验的部分。从实际应用场景来看，这类端盖可适配于手持检测仪器、便携理疗设备、长条形小型消费电子壳体的端部封装，也可用于部分小型流体管路的末端封堵，在需要兼顾握持手感与密封防护的设备结构中应用广泛。

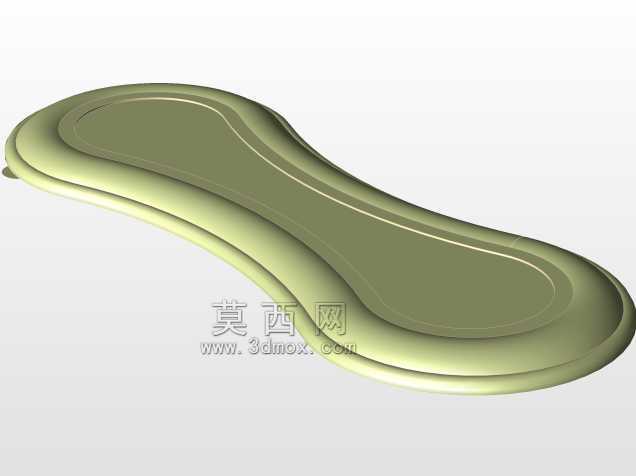

　　从功能特性层面拆解，该端盖采用一体化曲面成型结构，整体轮廓完全匹配配套壳体的端部截面形态，边缘设置有一圈连续的贴合止口，装配时可直接嵌入壳体端部的预留卡槽内，无需额外设置复杂的连接结构即可实现稳定的限位固定，止口位置的曲面过渡经过反复调整，可保证与壳体外壁衔接处无突兀台阶，避免使用过程中积灰、卡滞异物，同时能提升握持时的顺滑触感。端盖的主体平面区域做了微弧下沉处理，既可以提升零件自身的结构刚度，避免薄壁结构受外力挤压出现凹陷变形，也能在表面粘贴标识、贴膜时提供平整的贴合基准，不会因为曲面弧度过大导致标识起翘脱落。

　　设计思路上，最初的方案是采用平直端面的普通端盖结构，但在装配验证阶段发现，平直端盖与流线型壳体衔接时会出现明显的棱角断层，不仅握持时存在硌手的问题，在设备意外跌落时，棱角位置会出现应力集中，极易出现端盖碎裂、脱落的情况。后续调整设计时，将端盖的整体曲面曲率与壳体主体的曲率做了连续匹配，边缘位置做了半径渐变的圆角过渡，让端盖与壳体装配后形成完整的连续曲面，同时在端盖内侧增设了一圈均匀分布的微凸卡扣点，与壳体内侧的卡槽配合后，可实现周向均匀受力，避免长期使用后出现端盖松动、翘边的问题。考虑到部分使用场景下需要端盖具备一定的密封性能，在止口位置预留了密封胶圈的安装槽位，槽位的深度与宽度经过公差匹配计算，装配标准截面的O型胶圈后，可达到IP54级别的防尘防水要求，满足户外使用场景的防护需求。

　　关于外形尺寸与安装边界，该端盖整体为长条形对称结构，长度方向适配壳体端部的最大宽度，宽度方向的曲面弧度与壳体侧壁的弧度完全一致，安装时的嵌入深度控制在合理范围内，不会过度占用壳体内部的元器件安装空间，端盖内侧的所有加强筋都做了避空设计，不会与壳体内侧的电路板、电池等元器件产生干涉。壁厚设计上采用了均匀壁厚方案，主体壁厚保持一致，边缘位置做了轻微的减薄处理，既可以降低注塑成型时的缩水、翘曲风险，也能让端盖在装配时具备适当的弹性变形量，方便拆装维护。在安装配合公差的选择上，止口与壳体卡槽的配合采用间隙配合公差，既保证装配时的顺畅度，也不会因为间隙过大导致装配后出现晃动，卡扣位置的变形量经过计算，控制在材料允许的弹性变形范围内，多次拆装后不会出现卡扣断裂、塑性变形的问题。

　　从实际生产适配的角度来看，该端盖的曲面结构全部采用G2连续曲面构建，没有出现锐角、倒扣等不利于脱模的结构，模具设计时可采用简单的两板模结构即可实现量产，不需要复杂的抽芯机构，能有效降低生产制造成本。表面处理工艺上，该结构可适配喷油、电镀、晒纹等多种常见的塑料件表面处理工艺，不需要额外做结构调整即可满足不同产品的外观质感需求。在结构验证阶段，针对端盖的抗冲击性能做了模拟仿真，在常见的跌落高度下，端盖的应力集中位置都分布在加强筋与主体的衔接处，最大应力值远低于常用工程塑料的屈服强度，可满足日常使用的抗冲击要求，不会出现正常使用情况下的端盖破损问题。
