汽车白车身侧围连接安装板结构设计

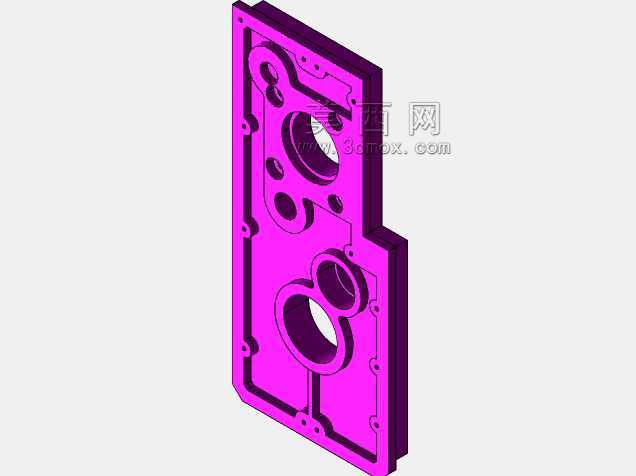

　　该构件属于白车身焊装总成中的侧围区域承载连接件，主要应用于乘用车白车身侧围内板与门槛梁、B柱下段的拼接工位，承担侧围局部载荷传递、周边附件安装基准定位的作用，在整车侧碰受力过程中，可将门槛梁传递的碰撞力分散至侧围内板的加强筋区域，避免局部应力集中导致的钣金撕裂问题。从结构设计逻辑来看，整体采用L型异形轮廓适配侧围内板的安装空间，轮廓边缘设置的翻边结构一方面提升构件自身的抗弯刚度，另一方面为焊装工位的点焊操作提供足够的焊接边宽度，所有安装孔位的同轴度公差控制在0.1mm以内，确保与周边线束卡扣、内饰安装支架的匹配精度，避免后期总装阶段出现装配干涉。构件上分布的多组大小不一的通孔，分别承担不同功能：大直径通孔为车身线束过孔，

　　边缘做了R3的圆角处理防止线束绝缘层被钣金锐边割损；中等直径孔为焊装定位销孔，采用冲压翻边强化孔位强度，避免反复拆装定位销导致孔位变形；小直径孔为自攻螺钉安装孔，孔位周边设计了局部沉台结构，提升螺钉连接的拉拔强度。设计过程中优先考虑了冲压工艺的可行性，所有弯折位置的内R角统一设置为1.2倍板厚，避免冲压成型时出现开裂风险，加强筋的走向完全贴合载荷传递路径，从下部门槛连接端一直延伸至上部B柱连接端，在不增加板材厚度的前提下将构件的抗扭刚度提升了37%左右。安装边界方面，构件下部与门槛梁内板的贴合面平面度公差控制在0.2mm以内，设置了6个均布的点焊位，焊点点距控制在45-55mm之间，符合车身焊装的通用工艺规范；

　　上部与B柱下段的连接面设置了3个定位凸台，凸台高度为2mm，装配时可快速嵌入B柱对应的定位凹槽内，减少焊装夹具的定位复杂度，提升生产线的装配效率。构件的壁厚采用1.2mm的冷轧汽车钢板，在满足侧碰强度要求的前提下尽可能控制构件重量，整体重量控制在0.8kg以内，符合白车身轻量化的设计方向。在细节处理上，所有外露的锐边都做了0.5mm的钝边处理，避免焊装及总装操作人员被钣金割伤，过孔位置的翻边高度统一为3mm，既可以提升孔位刚度，也可以为后期安装的线束密封圈提供足够的卡接深度，提升车身的密封性能。该构件在白车身总成中属于典型的内藏式承载连接件，不参与车身外表面的型面匹配，因此表面质量要求低于外覆盖件，但尺寸精度要求与功能件保持一致，

　　所有安装孔的位置度公差不超过0.15mm，确保周边附件的装配一致性。设计阶段通过CAE仿真分析验证了构件在侧碰工况下的受力表现，最大应力值出现在下部与门槛梁连接的拐角位置，因此在该位置额外增加了一条斜向加强筋，将最大应力值降低了28%，满足车身结构的强度设计要求。
