乘用车多辐条铝合金轮毂轮辋结构设计

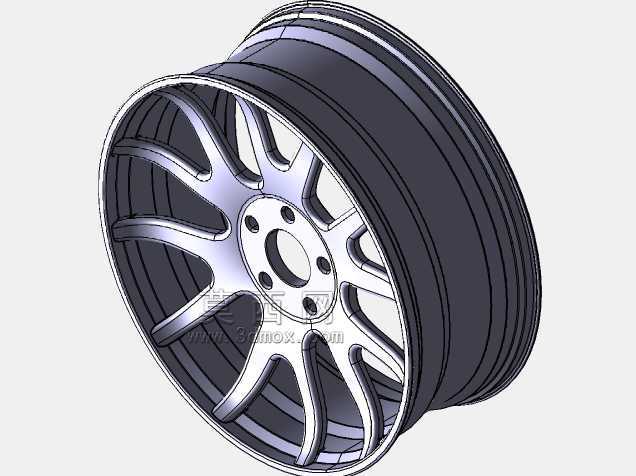

　　该轮辋组件属于乘用车行走系统的核心承载部件，日常应用覆盖家用轿车、城市SUV等常规铺装路面行驶车型的配套装配场景，同时也可适配部分入门级改装车型的轮圈替换需求，承担着连接轮胎与车桥轴头、传递整车驱动力制动力、缓冲路面颠簸冲击的核心作用。从结构功能层面来看，该轮辋采用多辐条镂空设计，辐条造型采用渐变式曲面过渡，从中心安装盘位置向轮缘方向逐步收窄延展，既能够在辐条与轮辋连接位置形成足够的焊接/铸造结合强度，也能通过镂空区域减少轮辋整体的转动惯量，降低车辆起步、制动阶段的动力损耗，同时镂空结构也能为制动卡钳预留足够的散热空间，避免长时间连续制动后热量堆积在轮腔内部引发轮胎老化加速、制动效能衰减的问题。中心安装盘位置设置了五处螺栓安装孔，

　　孔位分布遵循常规乘用车的PCD节圆直径标准，中心定位孔采用台阶式设计，能够与轴头的定位凸台形成精准的过盈配合，保证轮辋安装后的同轴度，避免高速行驶状态下出现车轮抖动、方向盘震感异常的问题。轮辋的边沿位置采用加厚式卷边设计，轮缘的圆角半径经过反复校核，既能够保证轮胎安装时胎圈能够顺利滑入轮辋的密封槽位，也能在车辆低速蹭到路沿时，通过卷边的结构强度抵御侧向挤压，避免轮辋出现变形漏气的问题。设计阶段首先从安装边界入手，先锁定中心安装盘的各孔位坐标参数，保证与主流车型的轴头尺寸完全匹配，再根据轮胎的适配规格确定轮辋的名义直径、J值宽度参数，轮辋的槽深尺寸严格匹配对应扁平比轮胎的拆装需求，避免后期换胎时出现胎圈无法卡入密封位的问题。

　　辐条的厚度分布经过受力仿真优化，在螺栓安装孔周边的辐条根部位置做了局部加厚处理，应对车辆过弯时产生的侧向载荷，以及经过减速带、坑洼路面时的垂直冲击载荷，而辐条靠近轮缘的位置适当减薄，在不影响整体结构强度的前提下控制整体重量，实现簧下质量的降低，间接提升车辆的悬挂响应速度。轮辋的内侧轮缘位置预留了气门嘴的安装孔位，孔位的角度经过调整，能够适配常规的橡胶气门嘴以及金属改装气门嘴的安装需求，同时不会与辐条背面的加强筋产生干涉。在实际装车场景中，该款轮辋的偏距参数经过匹配调校，安装后车轮的外端面与翼子板的齐平度符合常规家用车的视觉效果，不会出现轮圈过于内凹导致转向时蹭到悬挂摆臂，也不会过于外凸导致雨天行驶时轮胎带起的泥水大量甩到车身侧面。

　　轮辋表面的曲面过渡全部采用圆角处理，没有尖锐的棱角结构，既能够降低铸造生产时的应力集中风险，也能减少日常使用中棱角位置磕碰掉漆的概率。从装配流程的角度来看，该轮辋的安装定位面采用精加工处理，平面度控制在合理公差范围内，安装时能够与刹车盘的结合面完全贴合，避免出现结合面缝隙导致的螺栓松动问题，螺栓孔的倒角尺寸也经过匹配，能够让轮毂螺栓的锥面/球面与孔位完全贴合，保证夹紧力均匀分布在整个安装盘面上。
