多片离合器配套多板盖结构设计

项目分类:通用机械零部件 发布时间:2021-11-08 ID:373470
  • 多片离合器配套多板盖结构设计

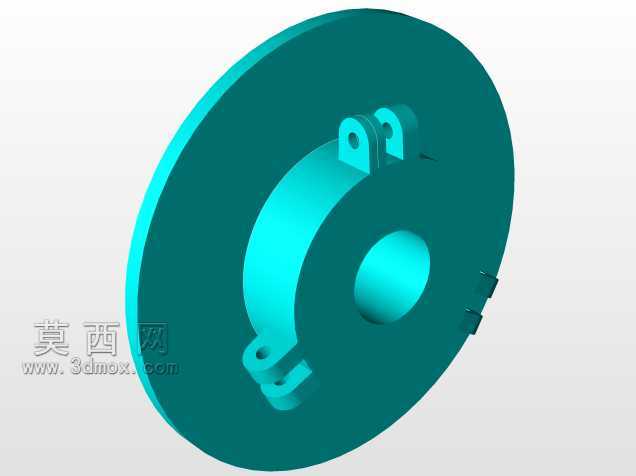

  在工业传动系统的离合器组件设计中,端盖类零件的结构合理性直接决定了总成的装配精度与运行稳定性,本次涉及的多板盖是配套多片式离合器使用的核心承载与定位零件,主要应用于需要频繁离合切换动力传输路径的工业传动场景,涵盖机床主轴传动箱、工程机械变速机构、农用机械动力切换单元等多个领域,这类零件在总成中承担着多重功能,并非单一的密封遮挡作用。从实际装配边界来看,该零件以圆盘状主体为基础结构,中心开设的通孔为离合器输入轴的穿装预留了足够的同轴度配合空间,孔位的公差设计需要匹配对应轴径的过渡配合要求,避免运行过程中出现轴系窜动带来的偏磨问题。主体盘面的厚度经过受力校核,能够承受离合器摩擦片组在结合状态下产生的轴向压紧力,不会在长期交变载荷作用下出现盘面翘曲变形,盘面的平面度公差需要控制在合理范围内,保证与相邻壳体端面贴合时无间隙,防止内部润滑介质渗漏。盘体上凸起的两组带孔耳座是该零件的核心连接结构,分别布置在盘体的内外环对应位置,耳座上的通孔用于穿装定位销与连接螺栓,其中靠近内环的耳座主要承担离合器压盘组件的轴向定位作用,限制压盘的最大行程,避免摩擦片过度压紧出现烧片问题;靠近外环的耳座则用于将整个端盖固定在离合器壳体上,耳座的位置度公差需要严格匹配壳体上的对应安装孔位,保证装配时无需额外修配即可完成对位,耳座与盘体的衔接位置做了圆弧过渡处理,避免应力集中导致的耳座断裂问题,这一细节在大扭矩传动场景下尤为重要,

  很多早期失效的端盖零件都是因为衔接位置直角处理带来的应力集中,在频繁的离合冲击载荷下出现裂纹。从设计思路层面来看,该零件的结构完全围绕多片离合器的实际运行需求展开,没有冗余的结构设计:盘体的外圆尺寸匹配离合器壳体的内腔止口,装配时可以直接嵌入止口内完成径向定位,不需要额外的径向定位结构,简化了装配流程;盘体内侧的环形凹面为摩擦片组的外缘预留了少量避让空间,避免摩擦片在分离状态下随轴转动时与端盖发生剐蹭,同时凹面的深度经过精确计算,不会因为避让空间过大导致整个总成的轴向尺寸增加,能够有效控制传动箱的整体体积。在实际选型应用中,这类多板盖的适配需要重点核对几个核心尺寸参数:首先是中心通孔的直径与配合公差,必须匹配对应离合器的输入轴径,

  保证轴系转动时无卡滞;其次是耳座孔的中心距与安装角度,需要与壳体、压盘的对应孔位完全一致,避免出现装配干涉;再者是盘体的总厚度,要匹配离合器总成的轴向安装间隙,保证装配后摩擦片组的自由行程处于设计要求范围内,行程过大会导致离合分离不彻底,行程过小则会导致摩擦片结合压力不足出现打滑。不同于普通的设备端盖,该零件因为长期处于离合动作带来的冲击载荷环境下,材质选择上通常会选用具备一定强度与韧性的结构钢,毛坯经过锻造处理细化内部晶粒,加工完成后还需要进行去应力退火,避免长期使用过程中出现变形,配合面的表面粗糙度也需要达到对应要求,保证密封性能与连接稳定性。在三维建模过程中,这类零件的建模需要重点关注各个特征的位置度约束,

  尤其是耳座孔与中心孔的同轴度、位置度关系,建模时需要以中心孔轴线为基准建立装配参考坐标系,所有安装特征的尺寸都以该基准为参照进行标注,方便后续生成工程图时的公差标注,也便于后续装配时的干涉检查;同时耳座与盘体衔接位置的圆角特征不能省略,很多建模者为了简化操作会忽略过渡圆角,不仅会导致后续有限元受力分析时出现应力奇异的问题,也会给实际加工带来工艺缺陷,直角位置在热处理时容易出现淬火裂纹。从实际运维角度来看,这类端盖零件属于离合器总成中的易损检查件,在设备定期维护时需要检查耳座位置是否出现裂纹、盘面是否存在翘曲变形、配合面是否存在磨损沟槽,一旦出现超过允许范围的损伤就需要及时更换,否则会导致离合器出现分离不彻底、打滑、异响等一系列故障,影响整个传动系统的正常运行。
