多片式离合器衬套盖结构三维设计

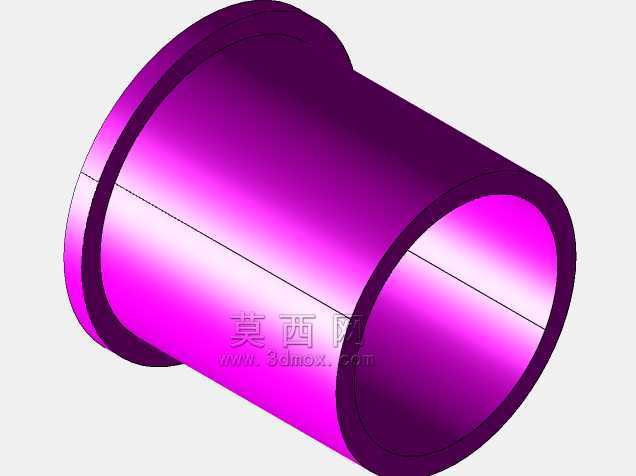

　　在工程机械、重型商用车以及部分工业传动设备的动力传递链路中，多片式离合器始终承担着动力接合、切断以及过载保护的核心作用，而衬套盖作为多片离合器总成中容易被忽略但直接影响总成运行稳定性的零件，其结构设计合理性直接关系到离合器内部摩擦片组的定位精度、衬套的润滑密封效果以及整体轴向装配的公差累积控制。从实际服役场景来看，这类带法兰边的筒状衬套盖，多数安装在离合器壳体靠近动力输出侧的端部，内侧需要与支撑离合器轴的滑动衬套形成过盈配合，法兰边则通过周向均布的连接点位贴合在离合器壳体的加工基准面上，既要为内部的衬套提供可靠的径向支撑，防止离合器轴在高速旋转、频繁接合的过程中出现径向跳动超差，又要在轴向形成限位结构，避免摩擦片组在活塞推压过程中出现轴向窜动，同时还要兼顾润滑介质的密封，防止离合器工作腔内部的冷却润滑油从轴端位置泄漏，造成摩擦片打滑、传动效率下降的问题。

　　从结构设计的思路来看，这类衬套盖采用带单侧法兰的直通筒形结构并非随意选择，而是综合了装配工艺、受力状态以及加工成本多方面的考量。筒身部分的内径尺寸需要与配套的铜基滑动衬套外径保持H7/p6的过盈配合公差，保证衬套压装后不会随轴的转动出现周向滑移，筒身的壁厚则需要根据离合器传递的最大扭矩、轴的径向载荷进行核算，通常在承受径向载荷的区域壁厚会保持均匀一致，避免出现应力集中导致的筒身变形；法兰边的外径需要覆盖壳体上的安装定位止口，法兰厚度则要满足连接螺栓的压紧力要求，防止螺栓拧紧后法兰出现翘曲，导致密封面贴合不严。在筒身与法兰的过渡位置，设计上会采用圆角过渡而非直角衔接，这是因为离合器在频繁接合、动力冲击的工况下，直角位置很容易出现应力集中，长期运行后会产生疲劳裂纹，圆角的半径大小需要根据壁厚进行匹配，既要避免应力集中，又不能因为圆角过大导致衬套压装时出现行程不足的问题。

　　从安装边界的角度来说，这类衬套盖的轴向装配尺寸链需要严格控制，筒身的长度需要匹配离合器壳体内部的安装深度，保证压装到位后，法兰端面与壳体基准面完全贴合的同时，筒身的内端面不会与内部的摩擦片压盘、回位弹簧组件发生运动干涉；筒身的外圆与壳体安装孔之间采用间隙配合，方便装配时的导向，同时法兰上的连接孔位置需要与壳体上的螺纹孔完全同轴，孔位公差通常控制在±0.1mm以内，避免装配时出现螺栓别劲、法兰压合不严的问题。在实际的建模过程中，需要重点关注筒身内壁的表面粗糙度要求，因为内壁与衬套是过盈配合面，粗糙度过高会导致压装时衬套表面划伤，影响配合牢固度，粗糙度过低则会大幅提升加工成本；法兰的密封面则需要加工出环形的密封槽，用来安装O型密封圈，密封槽的深度、宽度需要匹配所选密封圈的线径，保证装配后密封圈的压缩量在合理区间，既能够实现可靠密封，又不会因为压缩量过大导致密封圈过早老化失效。

　　从实际使用的反馈来看，很多多片离合器出现的早期漏油、衬套异常磨损、轴跳动超差的问题，根源都在于衬套盖的设计或者加工存在缺陷：比如筒身内径公差控制不当，衬套压装后出现内孔收缩，导致离合器轴转动卡滞；法兰密封面平面度超差，装配后出现局部间隙，润滑油在腔体内压力作用下从间隙位置渗漏；过渡位置圆角过小，设备运行一段时间后出现疲劳断裂，导致衬套失去定位，整个离合器总成出现卡滞甚至动力中断的严重故障。因此在三维建模阶段，就需要把这些实际工况中容易出现的问题考虑进去，不仅要完成基础的几何造型，还要对配合面的公差、过渡位置的应力状态、装配时的干涉情况进行逐一校核，比如在建模完成后进行虚拟装配，检查衬套盖与周边的壳体、轴、摩擦片组件、回位弹簧之间是否存在静态或者动态的干涉，模拟螺栓压紧过程中法兰的变形量，确认变形后密封面的平面度依然满足密封要求，还要核算筒身部分在最大径向载荷下的变形量，保证变形后内壁与衬套的配合面依然保持足够的接触面积，不会出现局部应力过大导致的衬套偏磨。

　　不同于离合器内部的摩擦片、活塞、回位弹簧这类直接参与动力传递的零件，衬套盖属于支撑定位类的基础零件，它的性能不会直接决定离合器能够传递的最大扭矩，但是会直接影响整个离合器总成的运行可靠性和服役寿命，就像传动系统里很多不起眼的支撑类零件一样，设计上的微小疏忽，在长期的交变载荷、温度变化、润滑介质侵蚀的作用下，都会被逐渐放大，最终导致整个部件的失效。在建模过程中，这类零件不需要做过于复杂的曲面造型，核心是对尺寸公差、配合关系、工艺可行性的精准把握，每一个尺寸的设定、每一个圆角的选择、每一个公差的标注，都要对应实际的加工能力和装配需求，不能只停留在几何外观的相似上，要让模型能够直接用于后续的工程图输出、工艺编制以及装配验证，真正服务于实际的生产和维修环节。
