自行车锚机专用传动链轮结构设计

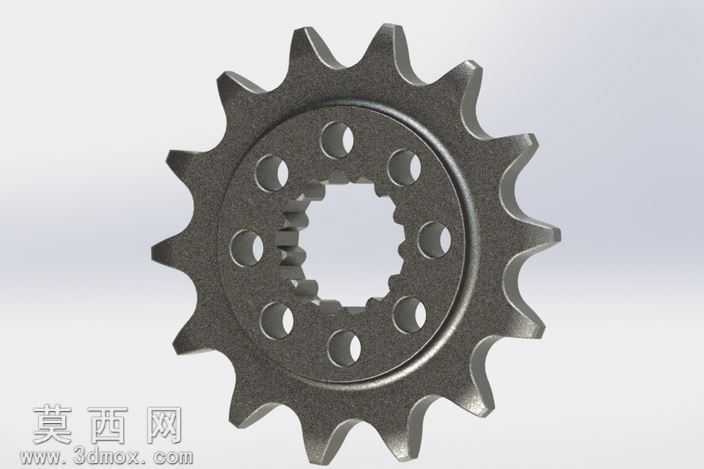

本链轮为适配自行车锚机使用的专用传动零件，采用三维参数化建模方式完成整体结构设计，建模过程中严格遵循链传动啮合的几何规范，保证齿形轮廓与对应规格链条的精准匹配，避免传动过程中出现跳齿、卡滞等问题。首先完成链轮齿部轮廓的参数化绘制，根据传动比、链条节距计算出对应齿顶圆、齿根圆、分度圆的精确尺寸，每个轮齿的齿廓曲线采用渐开线与圆弧过渡结合的形式，既保证啮合时的顺滑度，也能降低传动过程中的接触应力，延长零件使用寿命。轮体中心设计为花键孔结构，花键的齿形、齿数、键宽均匹配对应锚机的输出轴规格，保证扭矩传递过程中无旷量，安装定位精准，花键孔与轮体主体采用同轴度约束，避免高速转动时出现动平衡偏差。围绕中心花键孔均匀布置了8个圆形减重孔，减重孔的位置经过力学仿真验证，避开轮体应力集中区域，在保证轮体整体结构强度、抗扭性能满足传动要求的前提下，尽可能降低零件自身重量，减少传动过程中的转动惯量，提升传动响应速度。轮体整体采用高强度合金钢材质设定，渲染时赋予零件表面哑光金属质感，还原粉末冶金成型后的表面细微颗粒纹理，齿部边缘做轻微的高光处理，体现机加工后的精度质感，整体渲染效果还原零件真实的工业质感。设计过程中对轮体的厚度、齿高、减重孔直径做了多轮参数优化，既保证零件能够承受自行车锚机工作时的瞬时冲击载荷，也兼顾了零件的轻量化需求，轮齿的齿侧间隙预留了合理的公差范围，适配实际加工后的装配精度要求，避免因加工误差导致装配困难。整体建模过程采用全参数化驱动，后续可根据不同规格的锚机、不同节距的链条快速调整参数生成对应规格的链轮模型，大幅提升同系列零件的设计效率。
