600ml套件用输送螺旋杆结构设计

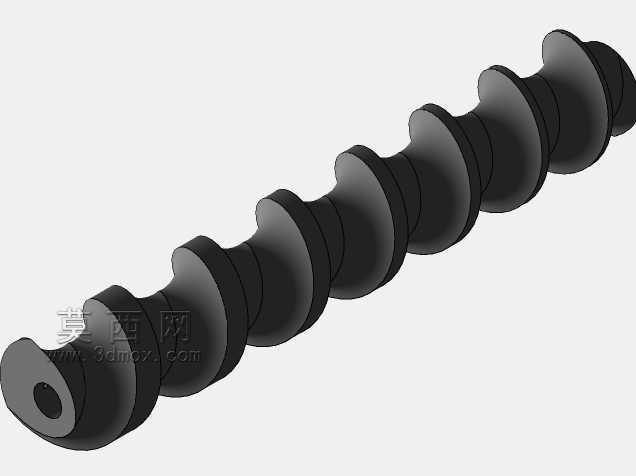

　　这款螺旋构件主要适配600ml规格套件的物料输送工序，在食品灌装、日化膏体分装、小型粉料定量给料的工位上十分常见，属于容积式输送的核心执行件，依靠螺旋槽的固定容积腔实现物料的匀速推送，避免输送过程中物料出现架桥、断流或者计量偏差过大的问题。

　　从实际工况适配来看，这类变径等距螺旋的设计思路，首先要匹配对应套件的进料口与出料端的安装同轴度要求，杆体中心的通孔是为了穿装驱动芯轴，通孔与芯轴的配合公差选H7/g6即可满足转动时的同轴度要求，避免高速转动时出现径向跳动，导致螺旋外缘与输送套筒内壁刮擦，长期运行出现磨损漏料的问题。螺旋叶片的导程是经过反复校核的，单圈导程对应的容积刚好匹配单次送料的计量基准，配合驱动端的步进电机转角控制，就能实现精准的定量送料，不需要额外增设流量检测元件就能满足±2%以内的计量精度，在中小型灌装机的送料机构里能大幅简化整机结构。

　　外形尺寸上，螺旋段的整体长度要匹配输送套筒的内部安装深度，叶片外缘的直径比套筒内径小0.8-1.2mm，既不会因为间隙过大出现物料回流，也不会因为加工公差累积导致转动卡滞。进料端的叶片做了圆弧过渡修型，能让物料从料斗进入螺旋槽时更顺畅，不会在进料口位置出现物料堆积堵转的情况；出料端的最后一圈叶片做了切边处理，能避免出料时物料粘挂在叶片端面，导致每次送料的末端出现滴漏或者拖尾的问题，尤其适配膏状、带一定粘度的流体物料输送。

　　安装边界方面，杆体两端的轴颈要匹配套筒两端的轴承位尺寸，一端通过联轴器连接驱动减速机构，另一端可以加装聚四氟乙烯密封件，避免物料顺着中心通孔渗漏到驱动端。设计时特意将螺旋的升角控制在18度，这个角度对于流动性一般的粉状、膏状物料来说，既能保证推送效率，又不会因为升角过大导致物料随螺旋一起空转，失去推送能力。叶片的厚度选3mm，采用整体加工成型的结构，比焊接叶片的动平衡性能更好，运行时的噪音更低，长期运行也不会出现叶片开焊变形的问题，适合连续8小时以上的工位运行需求。

　　在实际选型替换时，要注意核对螺旋的旋向，这款是右旋螺旋，匹配驱动电机的正转方向实现向前送料，如果安装时旋向搞反，会出现物料反向推送、料斗溢料的问题。另外中心通孔的键槽尺寸要和驱动芯轴的键条匹配，避免传动时出现打滑丢转，导致计量失准。这类螺旋杆在小型半自动灌装机、实验室用小型给料装置、3D打印耗材挤出设备的送料段也有适配空间，只要调整对应的驱动转速，就能适配不同流动性物料的输送需求，不需要重新更换整套输送机构，通用性较强。
